双向四车道城市次干道电气照明工程施工图设计

附件详情

  • 资料目录
  • 设计说明
  • 路灯工程数量表

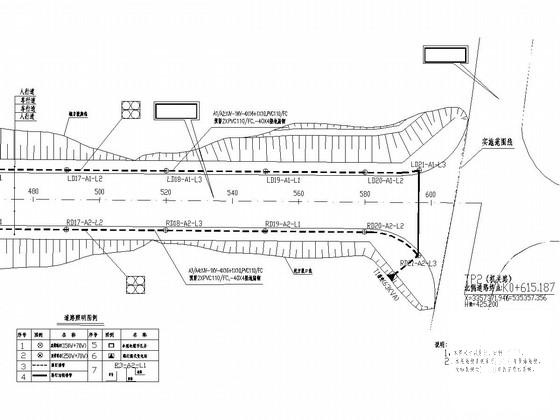

  • 道路照明分平面图
  • 路基灯杆标准横断面
  • 箱变高低压系统图(T1)
  • 路灯照明控制原理图
  • 路灯灯杆基础配置图
  • 灯杆与手孔位置图
  • 600X600手孔大样图
  • 800X800手孔大样图
  • 管线敷设断面图
  • 接地示意图

附件详情

图纸为双向四车道城市次干道道路工程施工图设计,共计70张,该资料包含照明供电系统、道路照明设计、安全接地系统设计等内容。
……
主要设计技术标准
(1)道路等级:城市次干道
(2)设计车速:30km/h
(3)设计荷载:
车行荷载:公路-II级
人群荷载:3.5KN/m2
路面设计轴载:BZZ-100
……
该项目用电负荷为三级负荷,预留有景观、广告及交通信号容量。照明采用箱式变电站供电;箱变进线电源引自城市10KV电网,由供电部门提供;出现采用220/380V电源,三相四线制配电。
该项目常规路段采用150W双臂路灯,高度12m,仰角15°,交叉口采用250W双臂路灯。道路照明均采用采用低杆灯对称布置方式。灯具安装高度、臂长、仰角详各路段标准横断面灯杆示意图。路灯间距在30m左右,灯杆布置在人行道靠机动车道侧的路缘石边上,距离道路路缘石边缘1.0m。
……
共18张,。

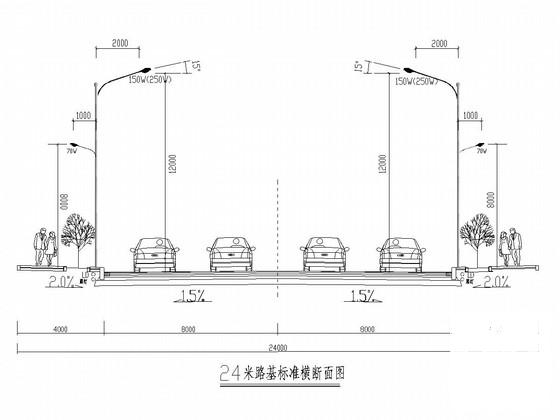

路基灯杆标准横断面

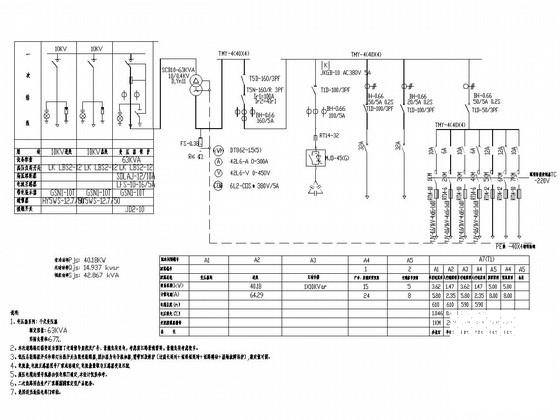

箱变高低压系统图(T1)

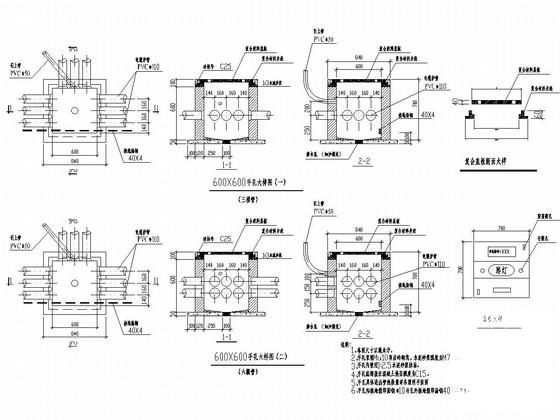

600X600手孔大样图
