双向四车道城市支路施工图纸平面图及防护工程图

  • 公路等级:三级
  • 车道数:四车道
  • 设计时速:30
  • 干线:否
  • 位置:贵州
  • 设计年代:近代
  • 附属:中小桥涵
该附件为: 双向四车道城市支路施工图 包含:道路工程+交通工程+五号路管线图纸,格式为PDF+CAD,。
一、项目概要:
该项目为城市支路,道路为南北走向,起点与某路北段相接,道路穿越了旱地,终点与某线相接。本项目起点桩号为K0+000,终点桩号为K0+305.538;道路全长305.538m,设计速度为30km/h,双向4 车道,路幅为一块板,道路宽度为20 米。道路全线无桥梁,在K0+160 处设计一座管涵。
二、设计标准:
(1)道路等级:城市支路
(2)计算行车速度:30km/h ;
(3)主线车道路数: 双向4 车道
(4)路面设计荷载:BZZ-100 标准轴载
(5)道路设计年限:道路交通量饱和设计年限 15 年,路面结构使用年限 15 年
(6)地震荷载:地震加速度值为0.05g,设计特征周期值为0.35 s (相应的地震基本烈度Ⅵ度)。
(7)净空要求:机动车道:≥5.0m;人行道:≥2.5m。
三、相关图片:
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

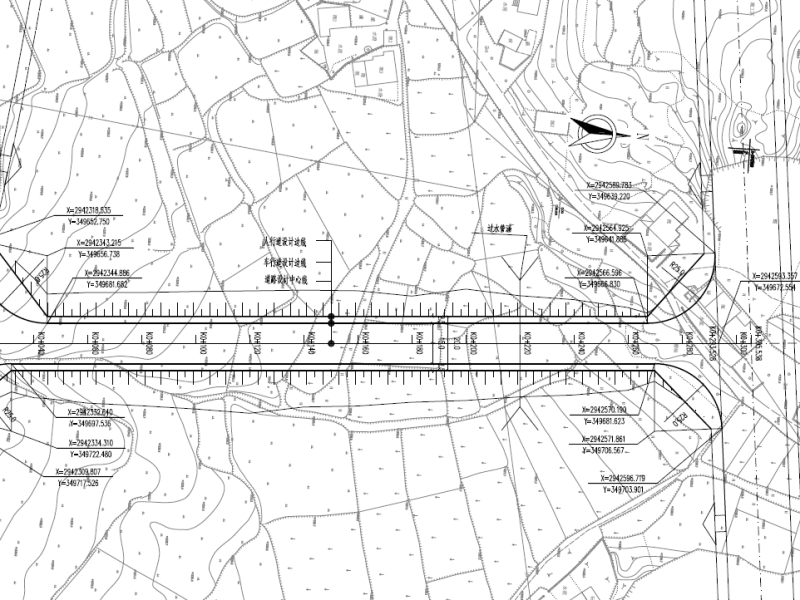

  • 道路平面图
    道路平面图

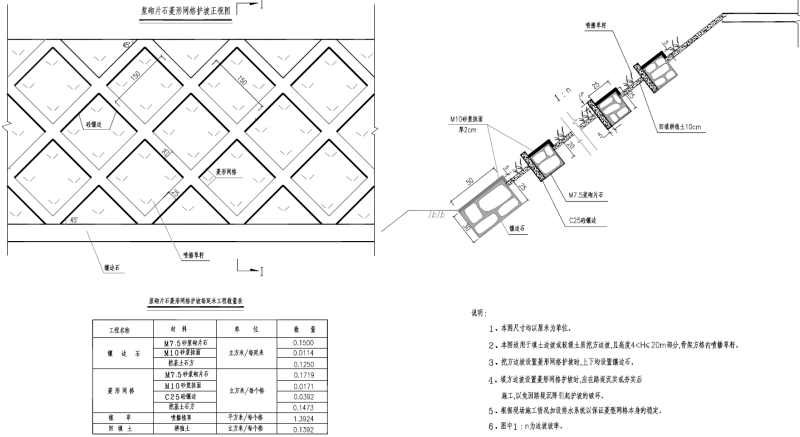

  • 路基防护工程图
    路基防护工程图

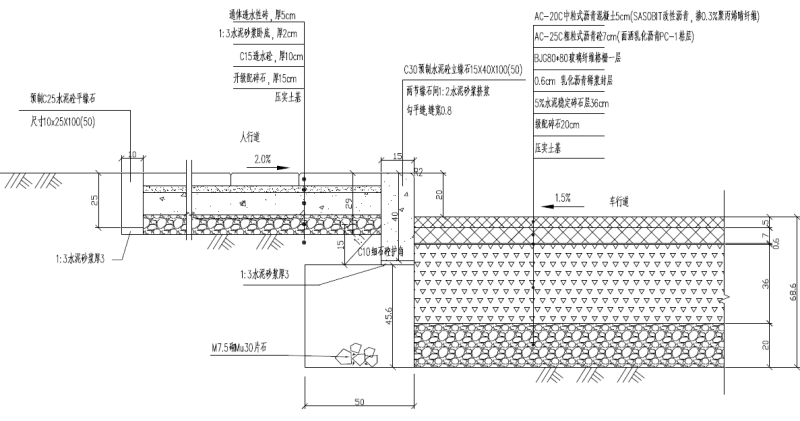

  • 路面结构图
    路面结构图

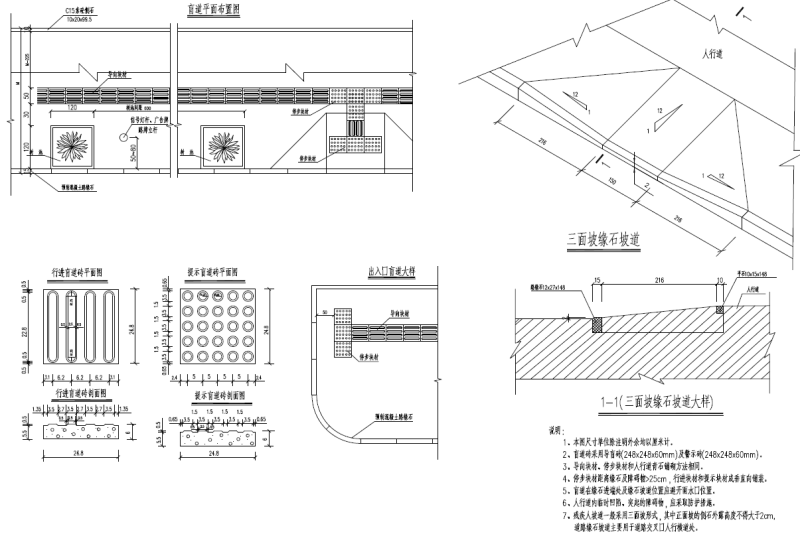

  • 人行道无障碍设计图
    人行道无障碍设计图
以上是部分截图,请下载附件后查看完整高清内容
