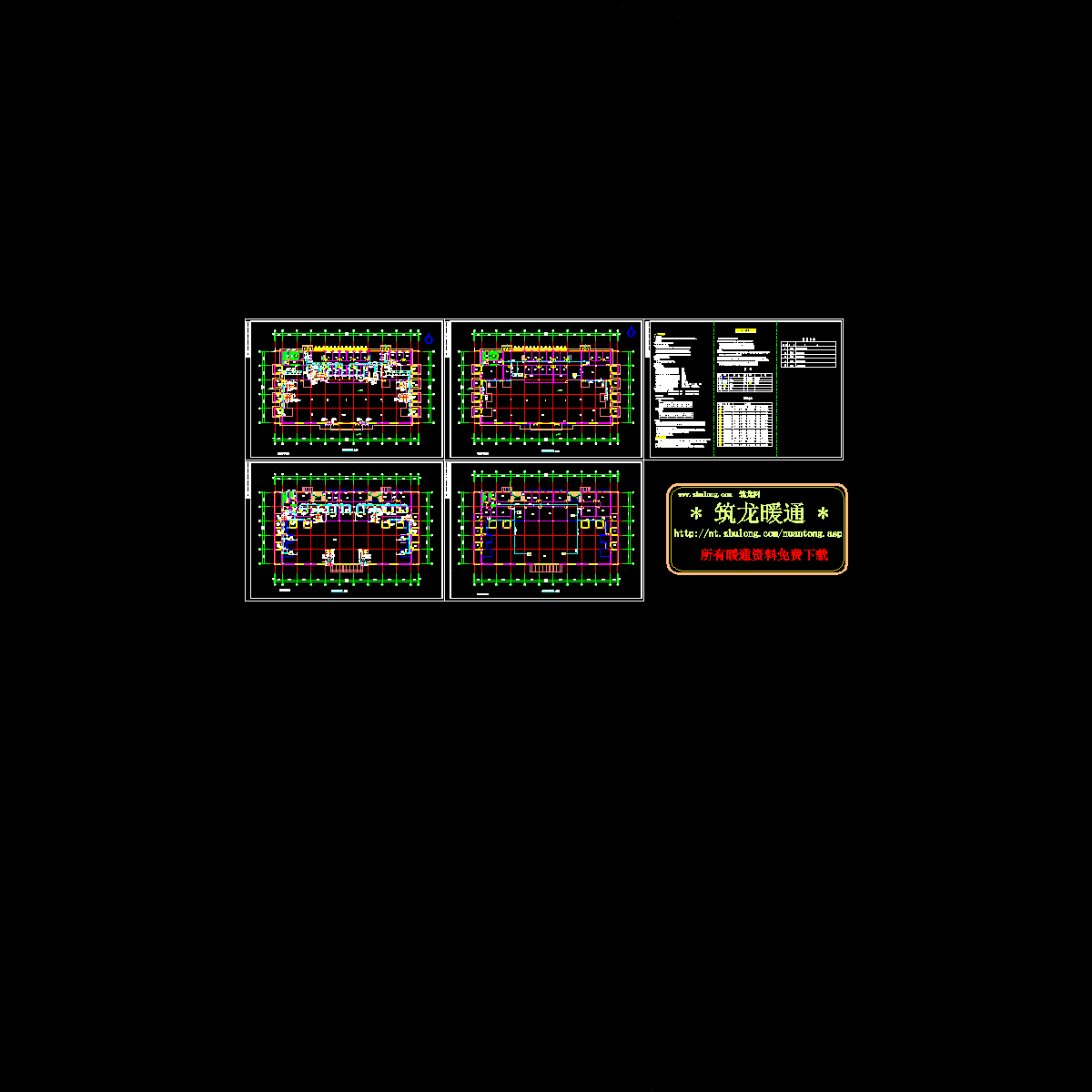

售楼处通风空调施工设计CAD图纸

附件详情

该项目工程名为XX售楼处。总建筑面积2668平方米，地上两层均为办公。檐口高度8.70m。系统概况：除建筑北侧外围房间夏季采用单冷型分体空调（冬季采用电暖气，预留插座）外，其余房间（卫生间除外）均采用带辅助电加热热泵型高静压管道式冷暖空调，为一拖一形式室外机位于建筑物北侧一层地面，室内机设于吊顶内。.本系统采用吊顶回风，空调房间门上均设百叶。该项目除洽谈室及展览大厅采用双层百叶送风口侧送风外，其余空调房间均为散流器下送风。系统形式为上送下回。.空调凝结水集中排入卫生间，管道坡度为0.005。材质为UPVC塑料管。
