单层框架结构维修间全套施工大样图2016

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:一级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:8张
  • 设计年代:近代
该附件是 单层框架结构维修间全套施工图2016 ,出图时间是。
建筑概述:建筑总高5.30m。包含图纸种类3种:结构、建筑、电气。

附件内含:结构设计总说明、基础平面布置图、框架柱平法施工图、屋面梁平法施工图、屋面板配筋图、屋面女儿墙造型大样、独立基础大样、雨篷详图、建筑设计总说明、材料做法表、门窗详图、建筑平面图、建筑立面图、建筑剖面图、墙身大样图、电气设计说明、配电平面图、照明平面图、接地平面图等,cad格式,共计图纸8张。

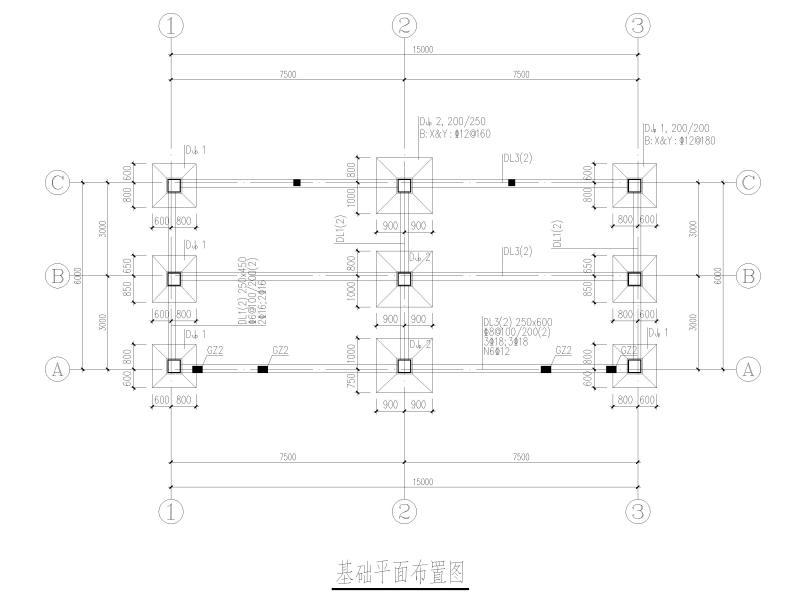

基础平面布置图

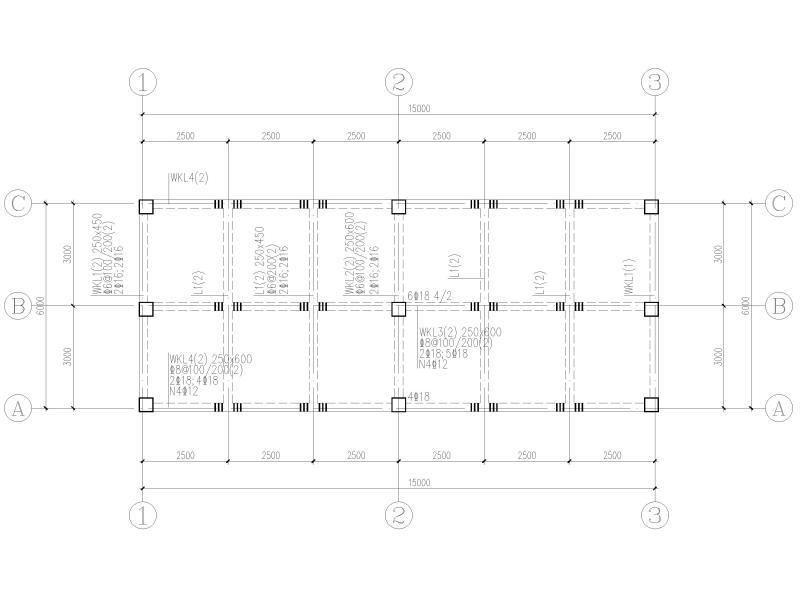

屋面梁平法施工图

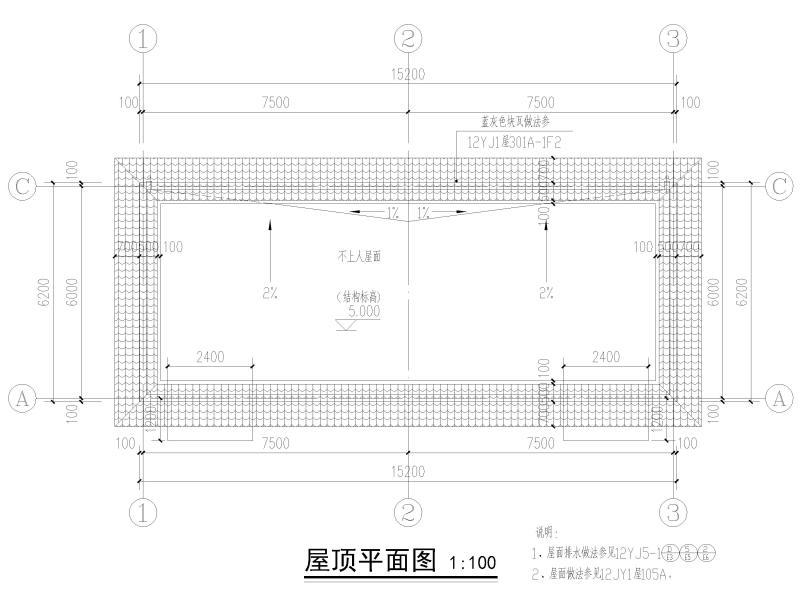

屋顶建筑平面图

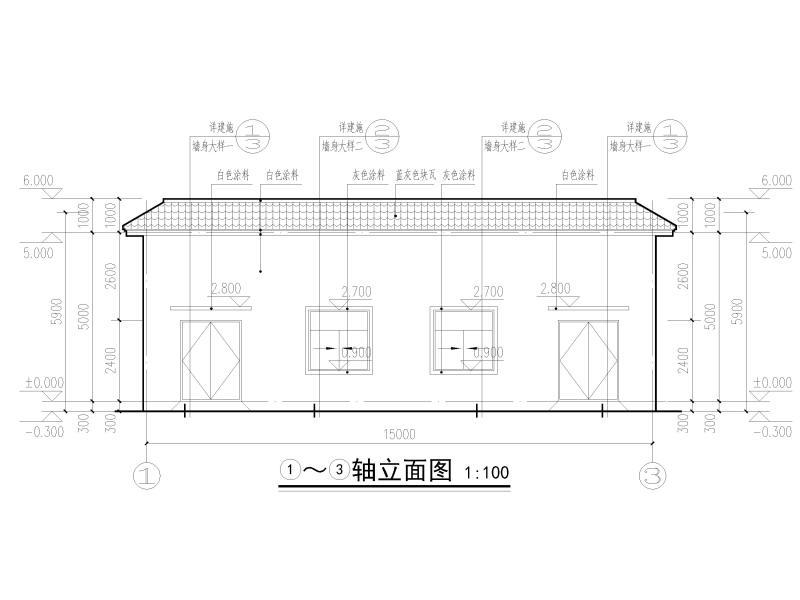

建筑立面图

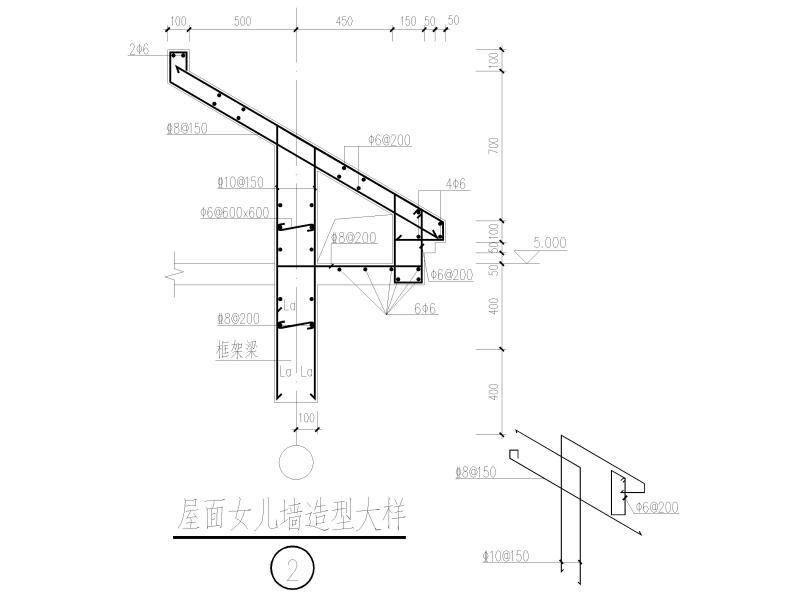

屋面女儿墙造型大样
外露构件抗裂构件

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构结构施工 - 1
    框架结构结构施工 - 1
  • 框架结构结构施工 - 2
    框架结构结构施工 - 2
  • 框架结构结构施工 - 3
    框架结构结构施工 - 3
  • 框架结构结构施工 - 4
    框架结构结构施工 - 4
  • 框架结构结构施工 - 5
    框架结构结构施工 - 5
  • 框架结构结构施工 - 6
    框架结构结构施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
