单层钢框架结构厂房全套施工大样图2016

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢筋混凝土结构:其他结构
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:48张
  • 设计年代:近代
该附件是 单层钢框架结构厂房全套施工图2016 ,出图时间是。
建筑概述:层高4.5m,主要柱网为7.8mX14.0m,屋面采用钢-混凝土组合楼盖,墙面采用檩条外挂复合板。包含图纸类型5种:建筑、结构、电气、给排水、暖通。

附件内含:钢 结构设计说明 、桩基础设计总说明、基础平面图、预埋锚栓平面布置图、屋面梁柱平面布置图、屋面压型楼承板布置图、压型板大样、梁柱节点大样、焊接标准大样、墙面檩条布置图、檩条与门框梁雨篷详图、建筑施工图设计总说明、建筑构造用料做法表、建筑平面图、建筑立面图、建筑剖面图、节点大样图、门窗表及门窗大样图、电气设计说明、配电箱系统图、照明平面图、配电平面图、屋顶防雷平面图、基础接地平面图...... ,cad格式,共计图纸48张。

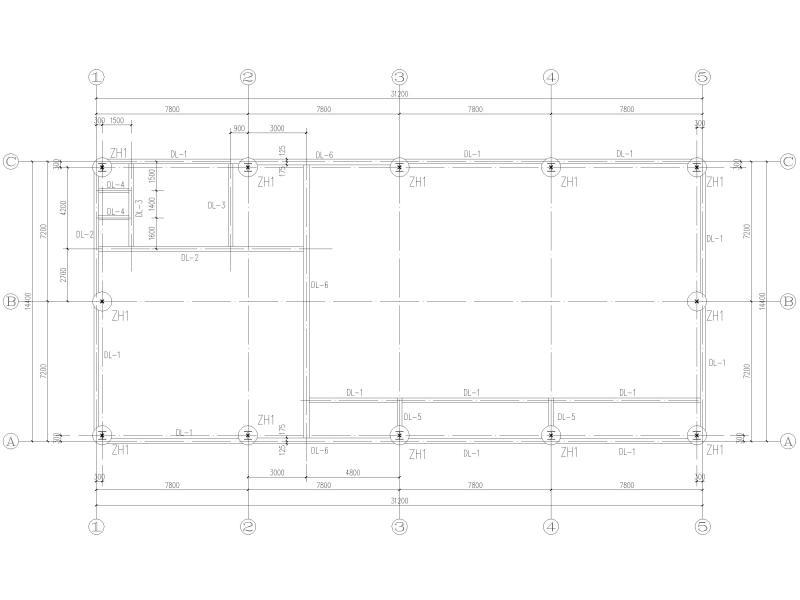

基础平面布置图

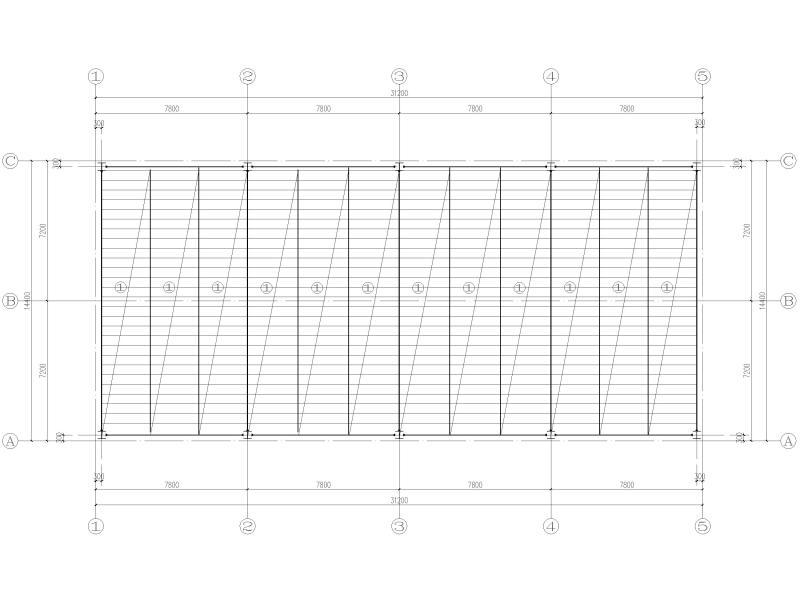

屋面压型楼承板布置图

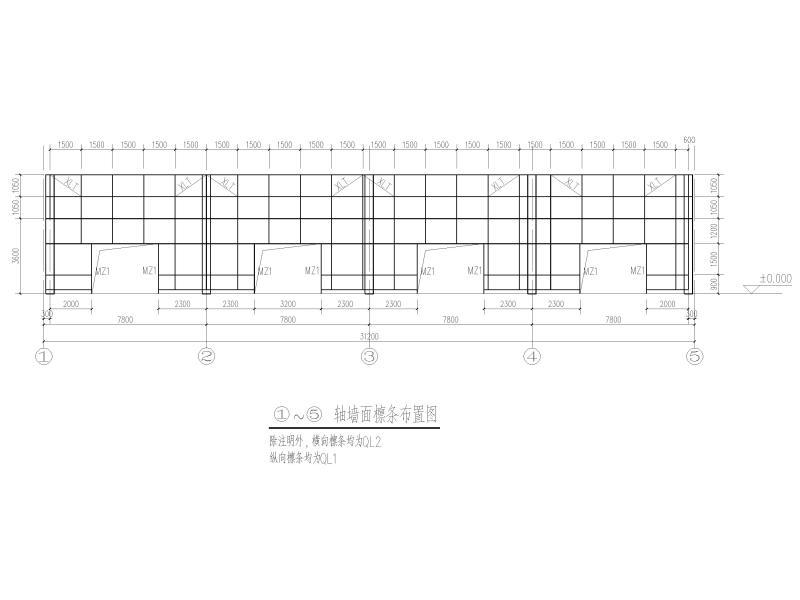

轴墙面檩条布置图

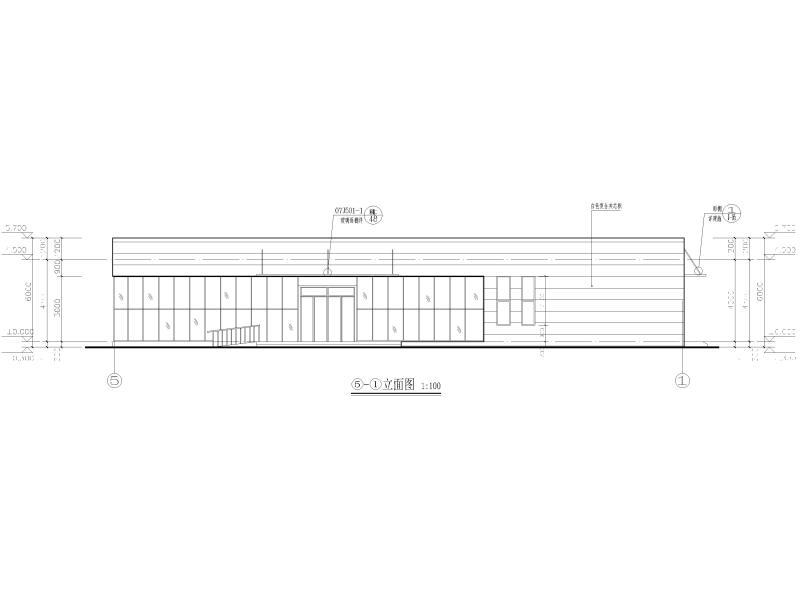

建筑立面图

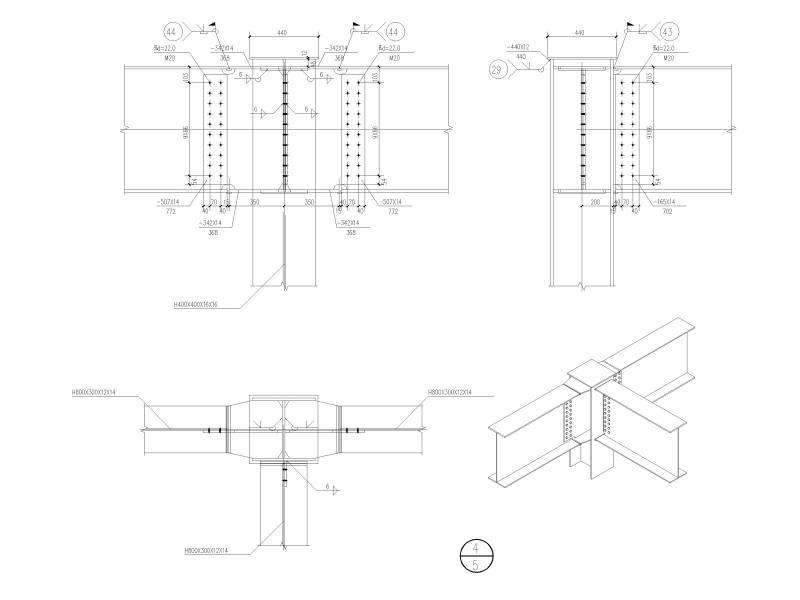

梁柱节点大样
抗风柱与楼层梁连接详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 钢框架结构厂房 - 1
    钢框架结构厂房 - 1
  • 钢框架结构厂房 - 2
    钢框架结构厂房 - 2
  • 钢框架结构厂房 - 3
    钢框架结构厂房 - 3
  • 钢框架结构厂房 - 4
    钢框架结构厂房 - 4
  • 钢框架结构厂房 - 5
    钢框架结构厂房 - 5
  • 钢框架结构厂房 - 6
    钢框架结构厂房 - 6
以上是部分截图,请下载附件后查看完整高清内容
