单层门式刚架结构工业厂房全套施工大样图2016

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:47张
  • 设计年代:近代
该附件是 单层门式刚架结构工业厂房全套图 ,出图时间是10月。
建筑概述:该资料厂房建筑高度为10.15米。建筑占地面积为9688.16平方米。包含图纸类型4种:结构、建筑、给排水、电气。
附件内含:结构设计总说明、基础平面布置图、柱脚锚栓平面图、结构平面布置图、屋面支撑平面布置图、刚架大样图、柱间支撑立面及详图、吊车系统平面布置图、吊车梁详图、抗风柱详图及卫生间结施图、檩条平面布置图、墙架立面图、墙架 节点详图 、管道支架平面布置图 、建筑施工图设计总说明、建筑做法说明、建筑平面图、建筑立面图、建筑剖面图、卫生间大样图、门窗表及门窗分格示意图、节点大样图、给排水设计说明、给排水平面图、给排水系统图、雨水斗安装大样图......,cad格式,共计图纸47张。

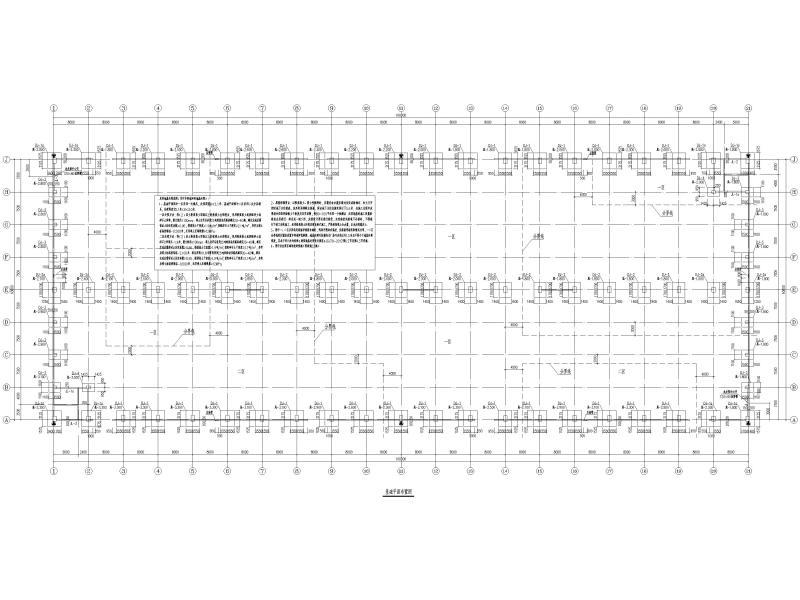

基础平面布置图

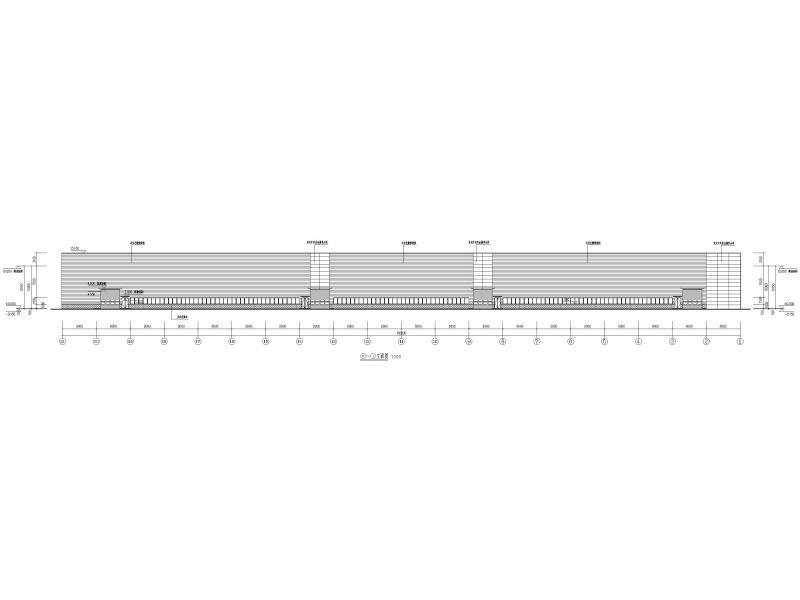

建筑立面图

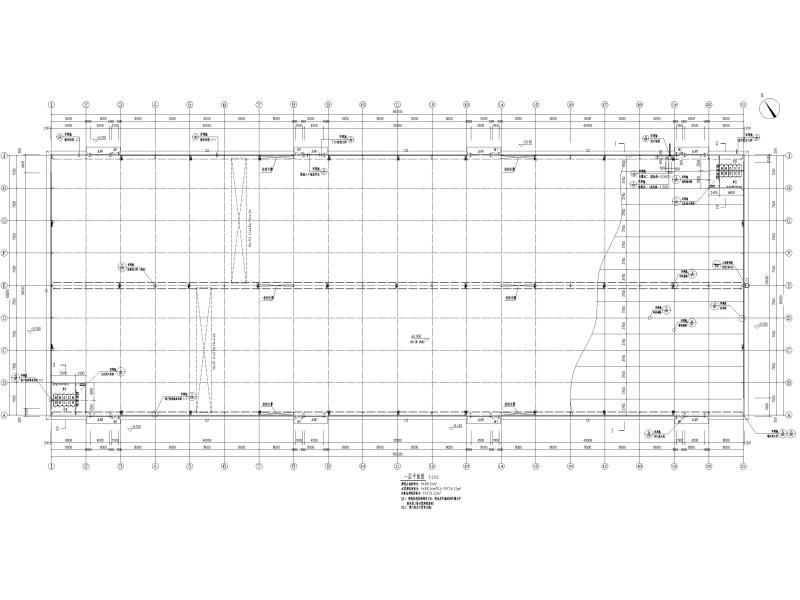

建筑平面图

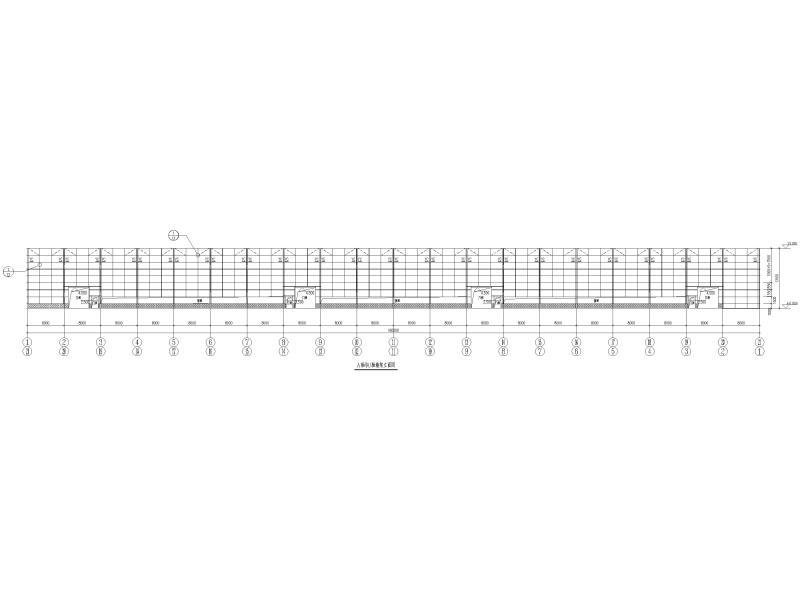

墙架立面图
刚架大样图
给排水平面图
墙梁拉条撑杆做法
天沟大样图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 单层门式刚架厂房图 - 1
    单层门式刚架厂房图 - 1
  • 单层门式刚架厂房图 - 2
    单层门式刚架厂房图 - 2
  • 单层门式刚架厂房图 - 3
    单层门式刚架厂房图 - 3
  • 单层门式刚架厂房图 - 4
    单层门式刚架厂房图 - 4
  • 单层门式刚架厂房图 - 5
    单层门式刚架厂房图 - 5
  • 单层门式刚架厂房图 - 6
    单层门式刚架厂房图 - 6
  • 单层门式刚架厂房图 - 7
    单层门式刚架厂房图 - 7
  • 单层门式刚架厂房图 - 8
    单层门式刚架厂房图 - 8
以上是部分截图,请下载附件后查看完整高清内容
