3层框架结构门楼及围墙结施施工大样图2016
-
建筑类别：园林建筑
-
建筑高度类型：多层建筑
-
建筑地上层数：3层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：乙级
-
抗震设防烈度：7度抗震
-
风压：0.75kN/平方米
-
参考图纸：16张
-
设计年代：近代
该附件是
3层框架结构门楼及围墙结施图
，出图时间是3月。
附件内含：结构设计总说明、
钢筋混凝土梁配筋平面表示法及梁构造通用图说明、
预应力混凝土管桩设计说明、
门楼柱表、墙柱定位图、基础平面图、桩基大样图、各层梁钢筋图、各层板钢筋图、围墙结构图... ，cad格式，共计图纸16张。
围墙梁钢筋图
门楼基础平面图

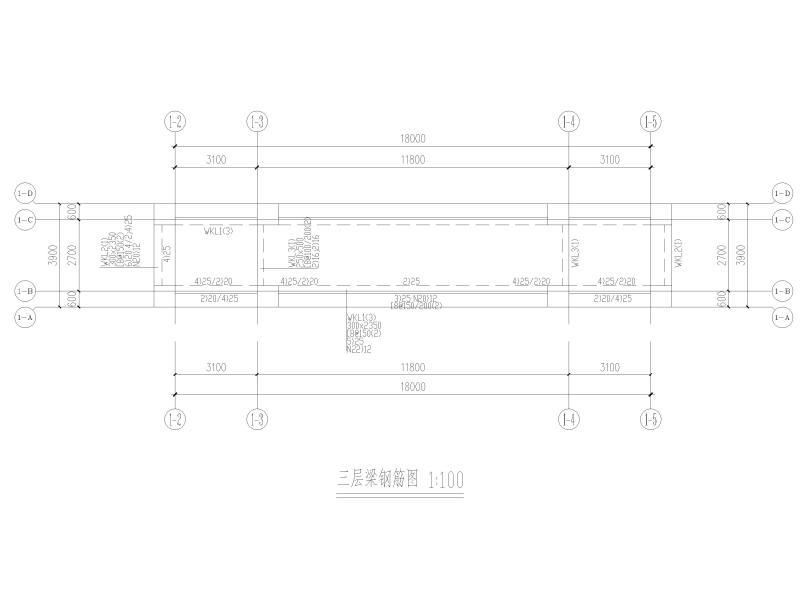

门楼梁钢筋图

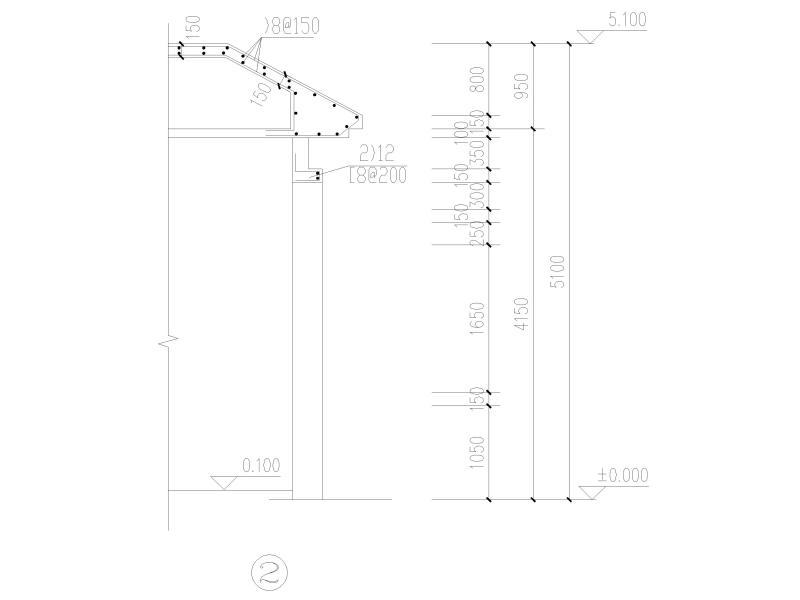

门楼大样图

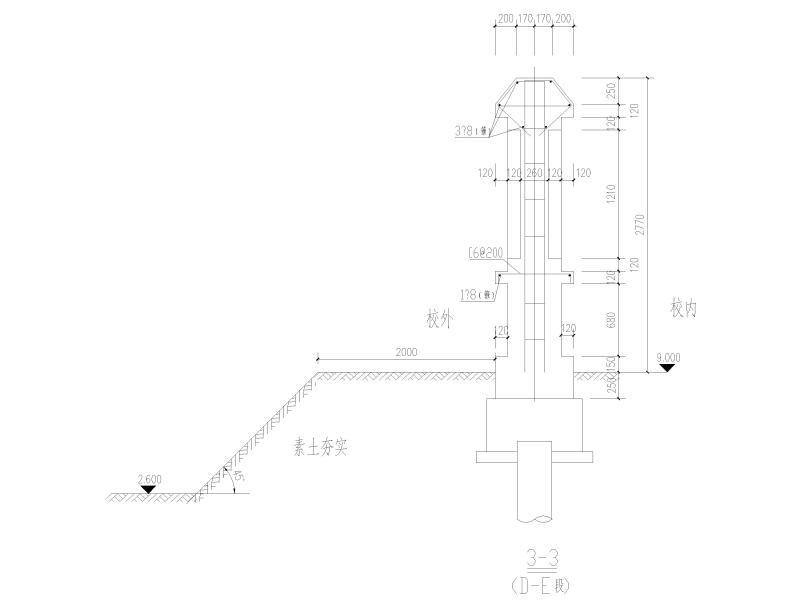

围墙剖面图
柱截面型式
