3层框架结构仓库结构施工大样图2016

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:15张
  • 设计年代:近代
该附件是 3层框架结构仓库 结构施工图 2016 ,出图时间是。

附件内含:结构设计总说明、基础平面布置图、柱配筋图、梁配筋图、板配筋图、节点大样图等,cad格式,共计图纸15张。

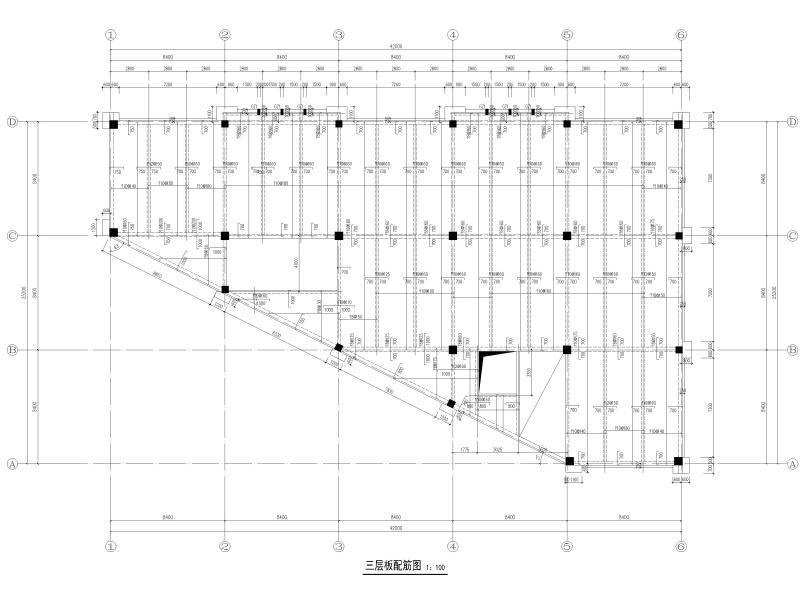

板配筋图

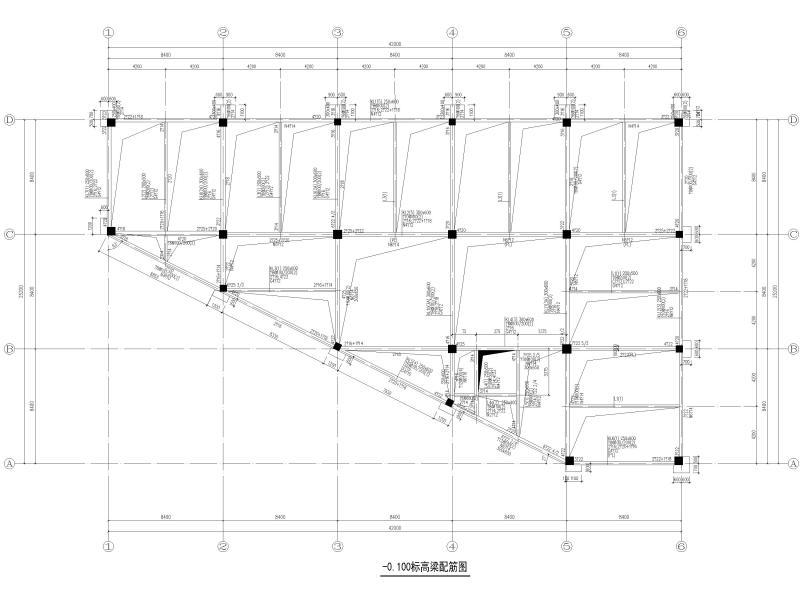

梁配筋图

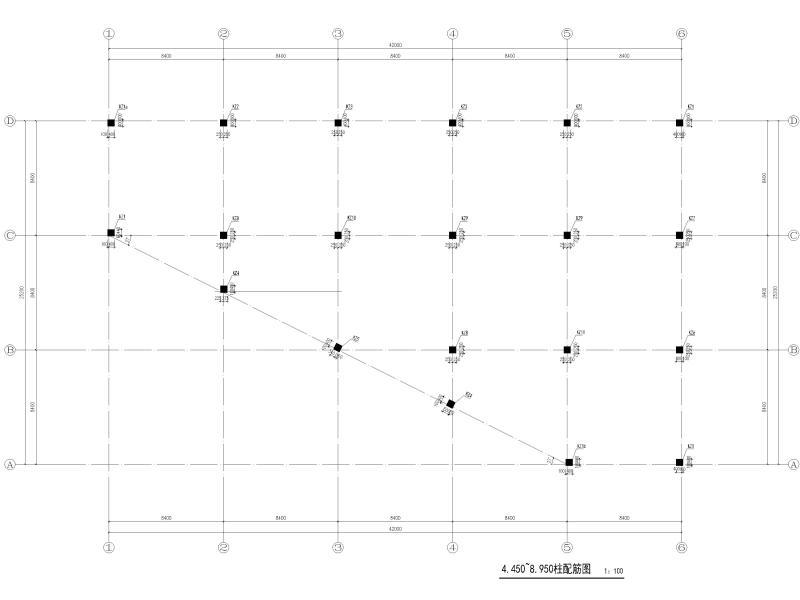

柱配筋图

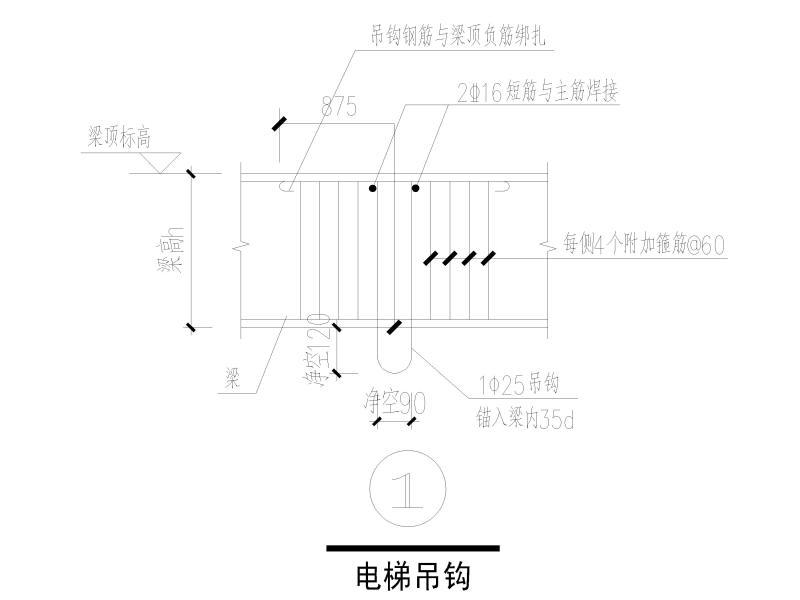

电梯吊钩大样

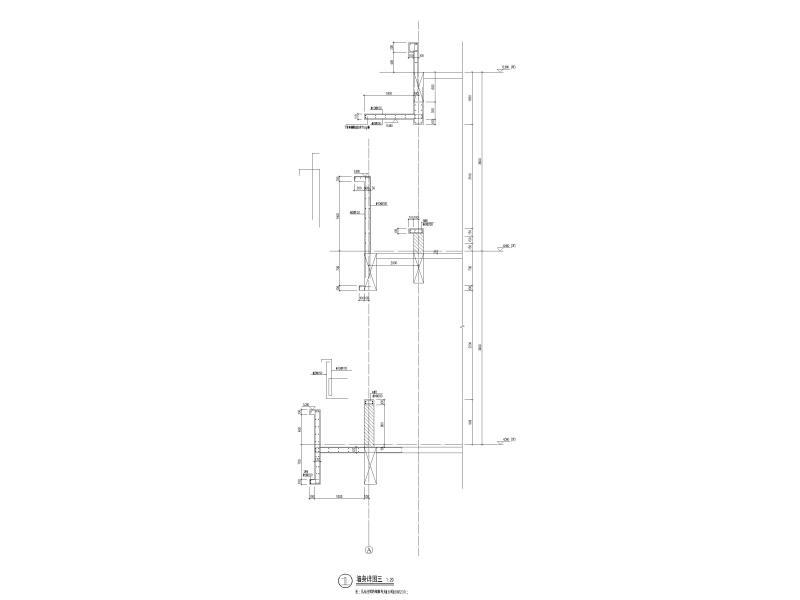

墙身详图
梁剖面详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构仓库 - 1
    框架结构仓库 - 1
  • 框架结构仓库 - 2
    框架结构仓库 - 2
  • 框架结构仓库 - 3
    框架结构仓库 - 3
  • 框架结构仓库 - 4
    框架结构仓库 - 4
  • 框架结构仓库 - 5
    框架结构仓库 - 5
  • 框架结构仓库 - 6
    框架结构仓库 - 6
以上是部分截图,请下载附件后查看完整高清内容
