单层门式刚架结构工业厂房全套施工图纸2016

该附件是 单层门式刚架结构工业厂房全套图2016 ，出图时间是。

建筑概述：辅房部分采用钢框架结构。主要跨度为30m，柱距8m，屋面采用彩钢板内夹保温棉,墙面采用檩条内挂彩钢板外挂复合板。包含图纸类型5种：建筑、结构、电气、给排水、暖通。

附件内含：钢结构设计总说明、基础设计总说明、基础平面布置图、预埋锚栓平面布置图、刚架与屋面支撑平面布置图、屋面支撑详图、柱间支撑平面布置图、柱间支撑详图、刚架立面图、山墙雨篷平面布置图、雨篷梁详图、屋面檩条及隅撑平面布置图、墙面檩条布置图、檩条详图、门框梁与雨篷详图、辅房钢框架柱脚平面布置图、辅房钢框架梁柱平面布置图、辅房钢框架压型楼承板布置图、压型板大样、梁柱节点大样、焊接标准大样、楼梯结构图、建筑施工图设计总说明...... ，cad格式，共计图纸80张。

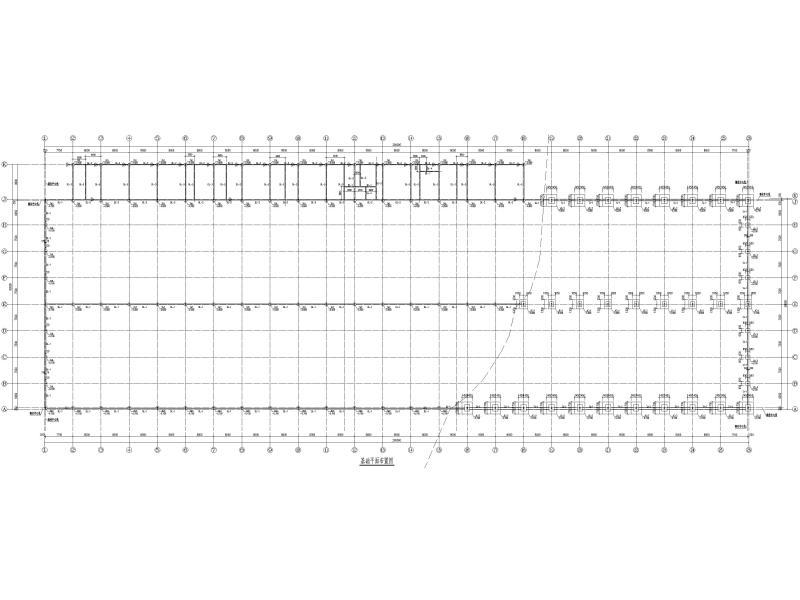

基础平面布置图

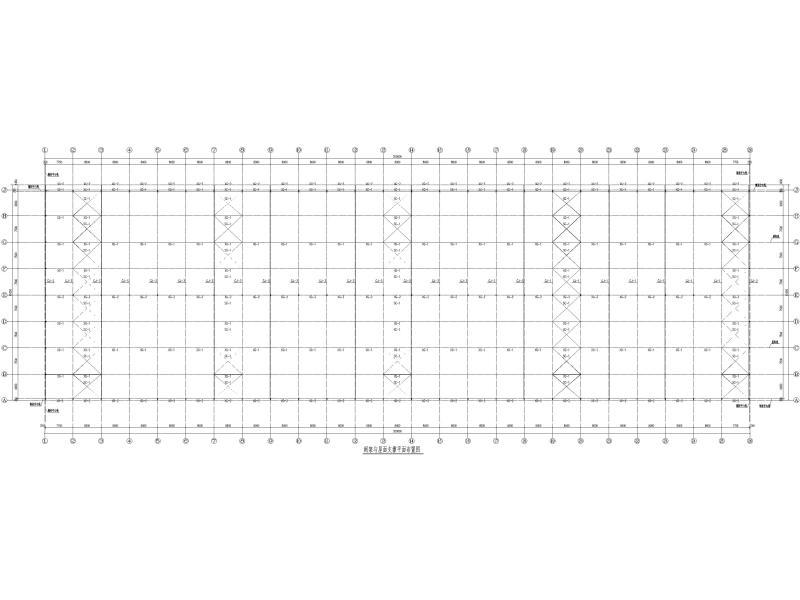

刚架与屋面支撑平面布置图

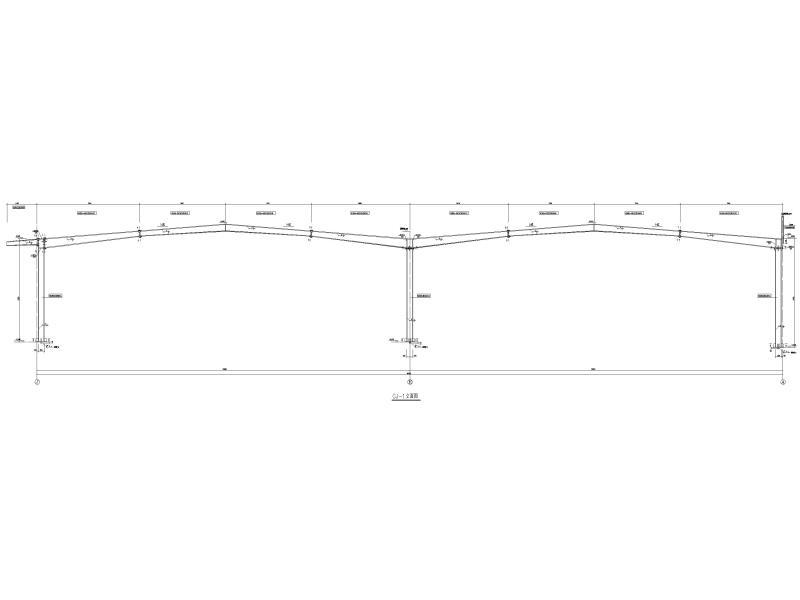

刚架立面图

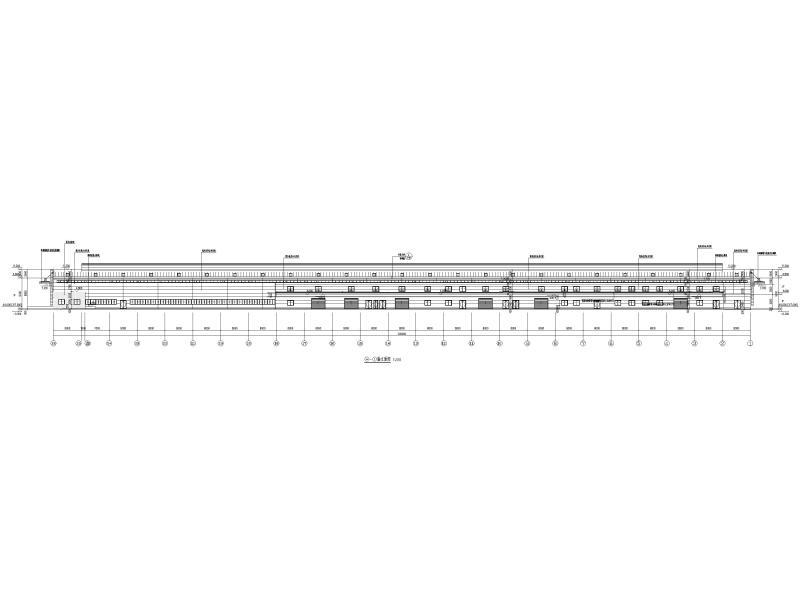

建筑立面图

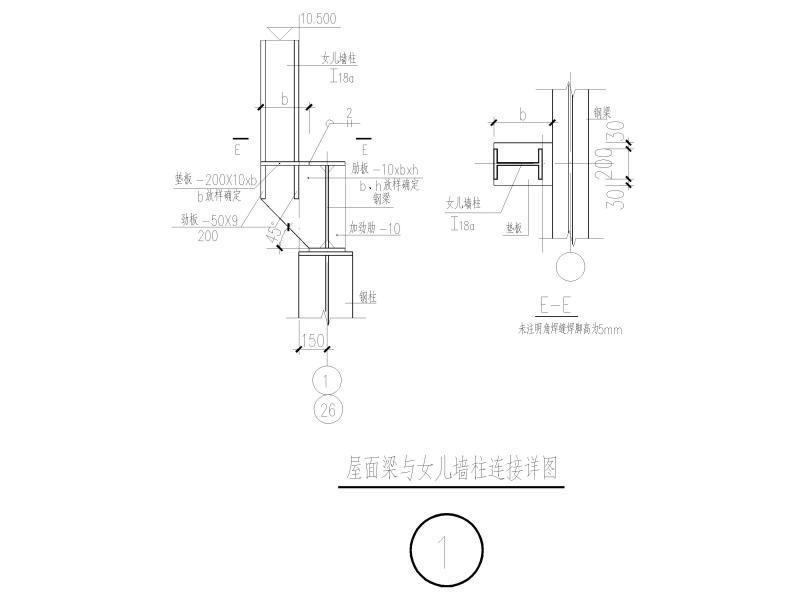

屋面梁与女儿墙柱连接详图

压型板大样

楼梯间平面布置图
