该项目由2栋19层、20层的办公楼、2栋4层的商业楼和大底盘地下车库组成。总建筑面积64004.63平方米,其中地上部分建筑面积44950平方米,地下部分建筑面积18881.91平方米。该项目基坑开挖深度10.05~10.45m,基坑安全等级为二级,基坑环境保护等级为二级。
本基坑工程围护设计主要采用钻孔灌注桩加落底式三轴水泥土搅拌截水帷幕的围护方式确保基坑安全,竖向设置两道钢筋混凝土内支撑,以保证周边建筑和环境不出现异常。
该项目施工占地总面积约9650m2,地下室大部分开挖深度约10.050m~11.550m,楼房电梯井、集水井等局部深坑开挖深度约12.0~13.3m,在高层建筑局域,有两处承台深坑,最深处开挖深度15m,该处基坑围护方式待定,此处土方开挖待围护方式确定后,相应进行围护施工方案和开挖方案。
该项目总土方开挖工程量约10万立方左右。
……
第三章 围护及其它施工技术方案
1 测量定位 2 三轴搅拌桩止水帷幕施工方案 3 钻孔灌注桩施工技术方案
4 立柱桩施工方案 5 深井降水施工方案 6混凝土围檩、支撑、栈桥施工技术方案
7基坑周边防护 8 基坑降排水技术措施 9 树根桩施工方案
10 双轴水泥搅拌桩施工方案 11 压密注浆施工 12 钢立柱制作安装
第四章 土方开挖施工技术方案
土方开挖流程:第一次挖土→围檩施工→第一道钢砼支撑施工→第二次挖土施工→第二道钢砼支撑 → 第三次挖土(凿桩配合)→素砼垫层。电梯井、集水坑等局部落深区域的挖土应放在最后进行。
……
1基坑围护施工环境概况图 2基础工程施工进度计划表
3围护桩施工进度计划 4各阶段施工现场平面布置图
5土方开挖工况剖面图 6第1层土方开挖流程图
7第2层土方开挖流程图(一)、(二) 8第3层土方开挖流程图
9深井井点平面布置图、基坑明排水系统 10下基坑爬梯
11基坑周边防护栏12支撑拆除施工方案 13基坑监测方案
……
105页,编制于近代年。

下基坑爬梯图

塔吊基础开挖示意图

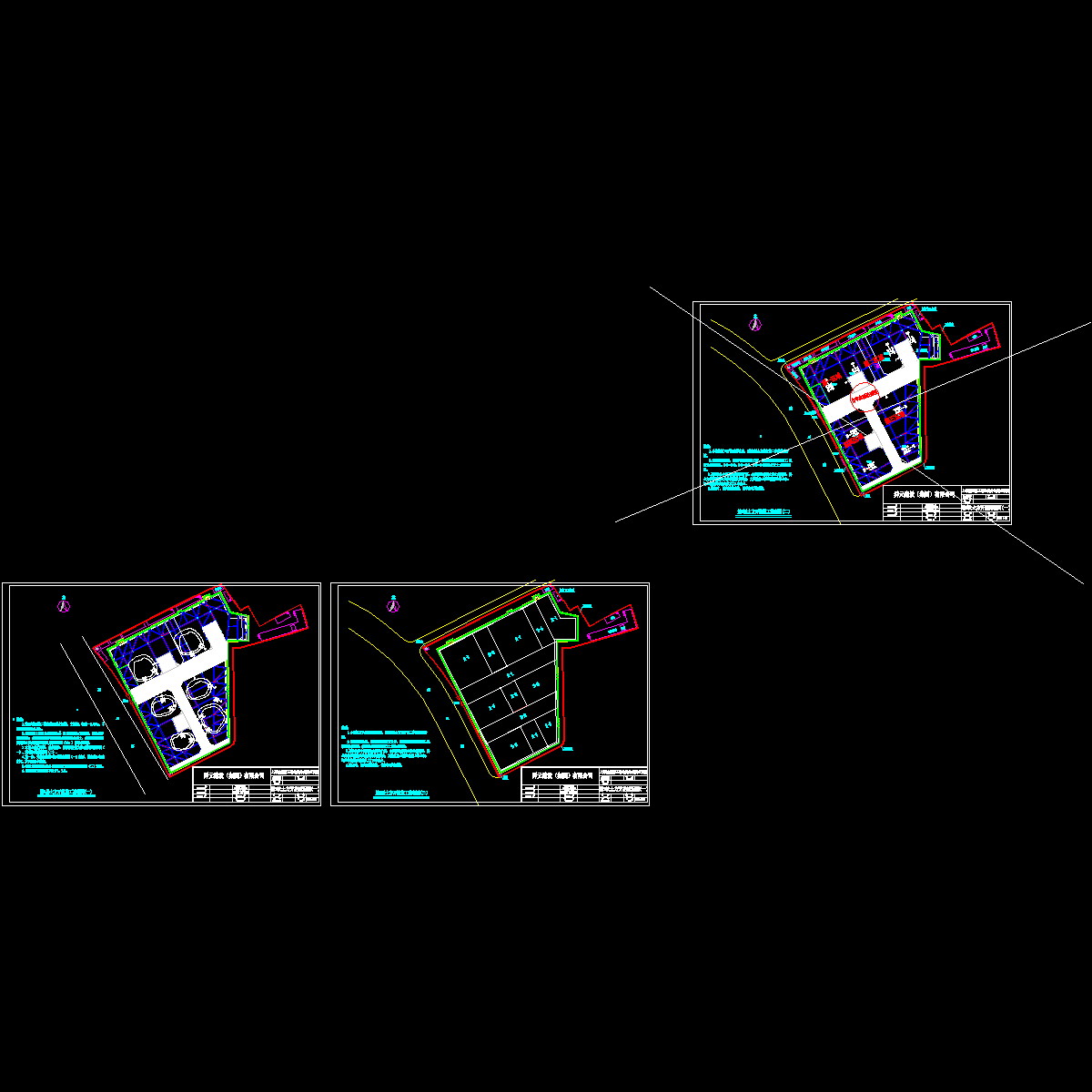

基础阶段施工平面布置图

附件

场地东北角斜支撑

本阶段施工总体流程图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 附件一:基坑围护施工环境概况图.dwg
    附件一:基坑围护施工环境概况图.dwg
  • 附件七:第2层土方开挖流程图.dwg
    附件七:第2层土方开挖流程图.dwg
  • 附件九:深井降水布置图.dwg
    附件九:深井降水布置图.dwg

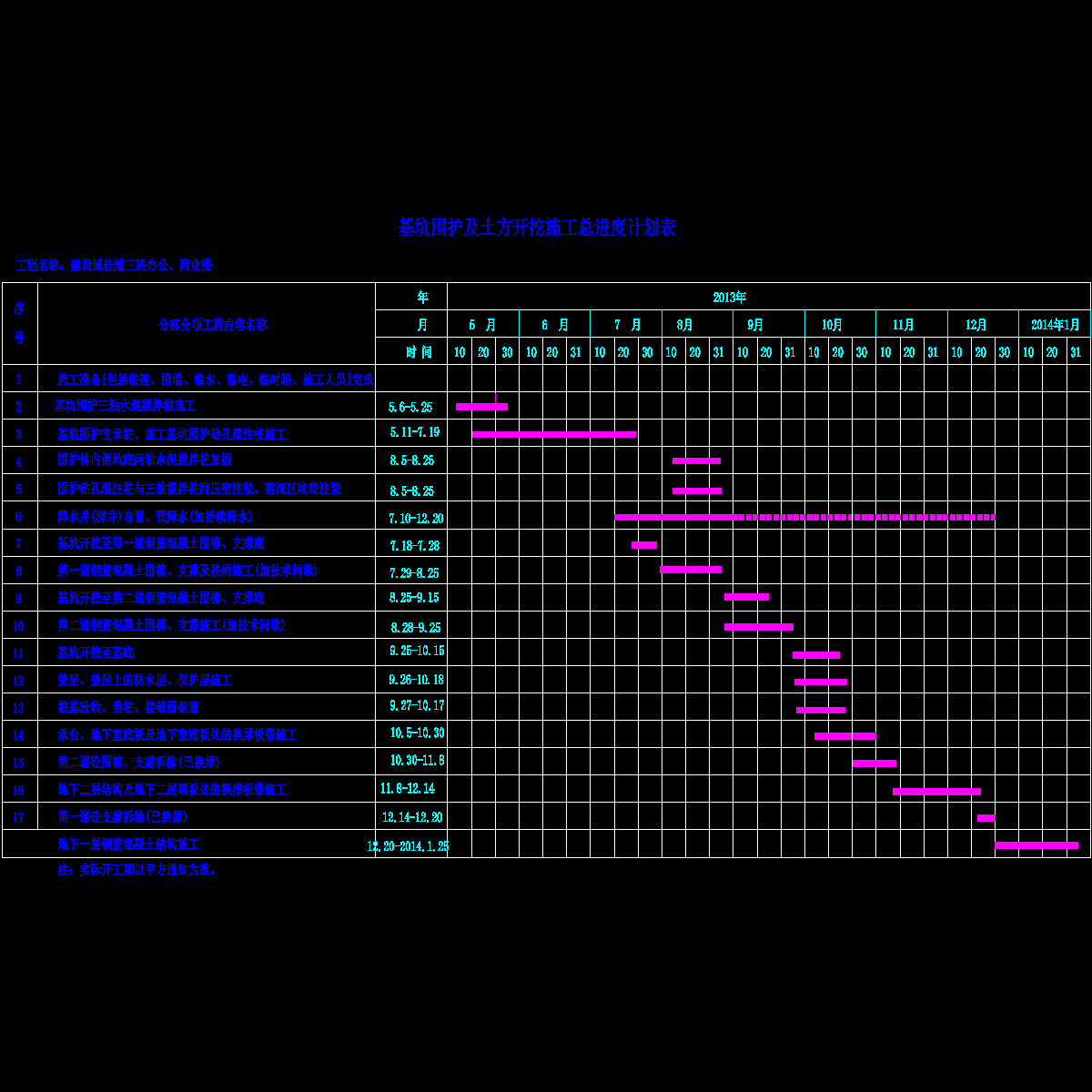

  • 附件二:基坑围护和土方开挖施工总进度计划表.dwg
    附件二:基坑围护和土方开挖施工总进度计划表.dwg

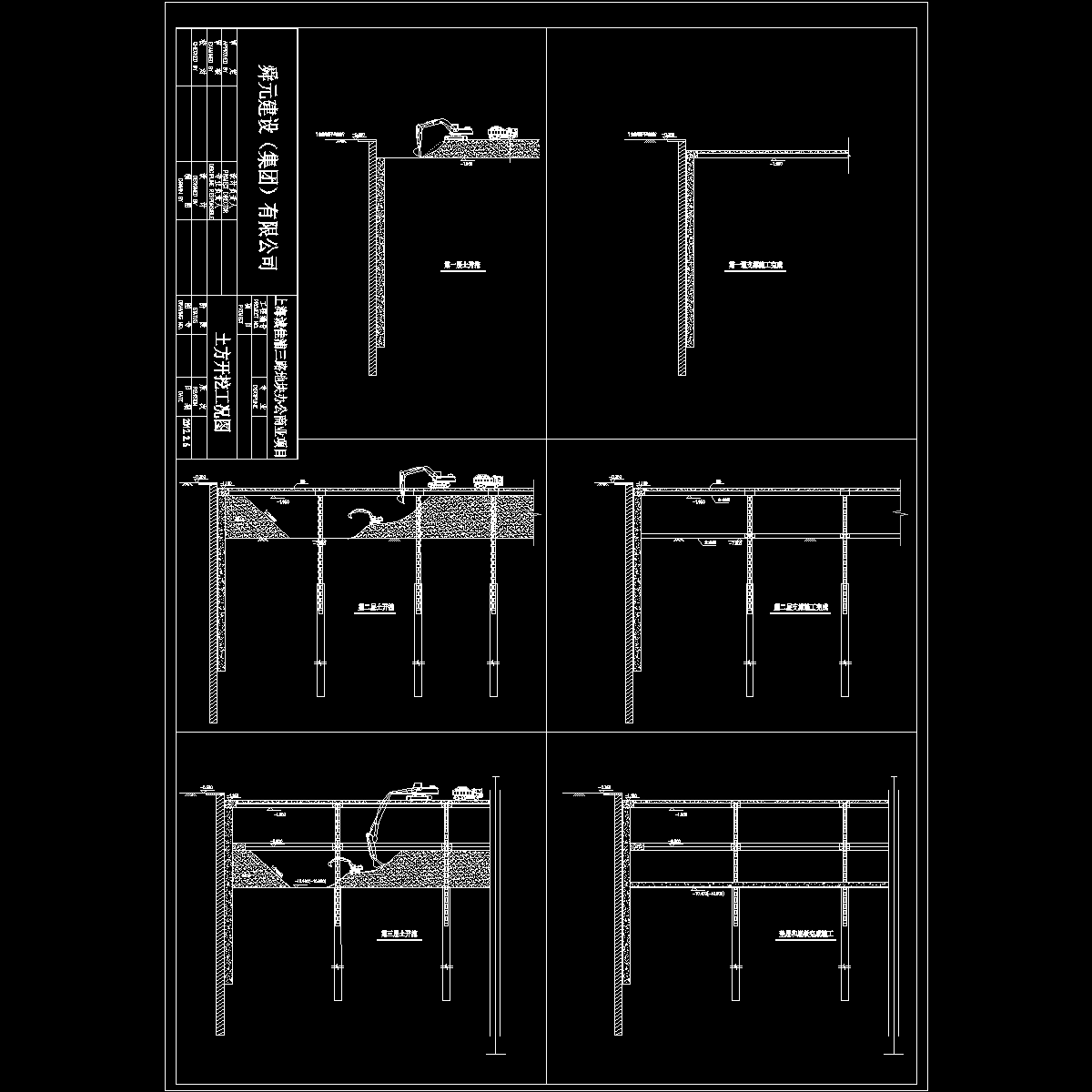

  • 附件五:土方开挖工况图.dwg
