第二节 项目概要
工程；属于结构剪力墙结构；地上9层；建筑高度：30m；标准层层高：2.9m ；总建筑面积约10000平方米
第三节 安装方案
1、施工前的准备工作：
登高架设作业人员等特种作业人员，必须按照国家有关规定，经过专门的安全作业培训，并取得特种作业操作资格证书后，方可上岗作业。
①井架安装前应对安装人员进行安全技术的培训。对质量及安全防护要求详细交底。
②安装班组人员要有明确的分工，确定指挥人员，设置安全警戒区，挂设安全标志，并派监护人员排除作业障碍。
③根据设计建筑物高度核对安装高度。
④安装作业前检查的内容包括：
a、钢结构的成套性和完好性；
b、提升机构是否完整良好；
c、 电气设备 是否安全可靠；
d、基础位置和做法是否符合要求；
e、附墙架连接埋件的位置是否正确和埋设牢靠；
f、必备的各种安全装置是否具备和性能是否可靠。

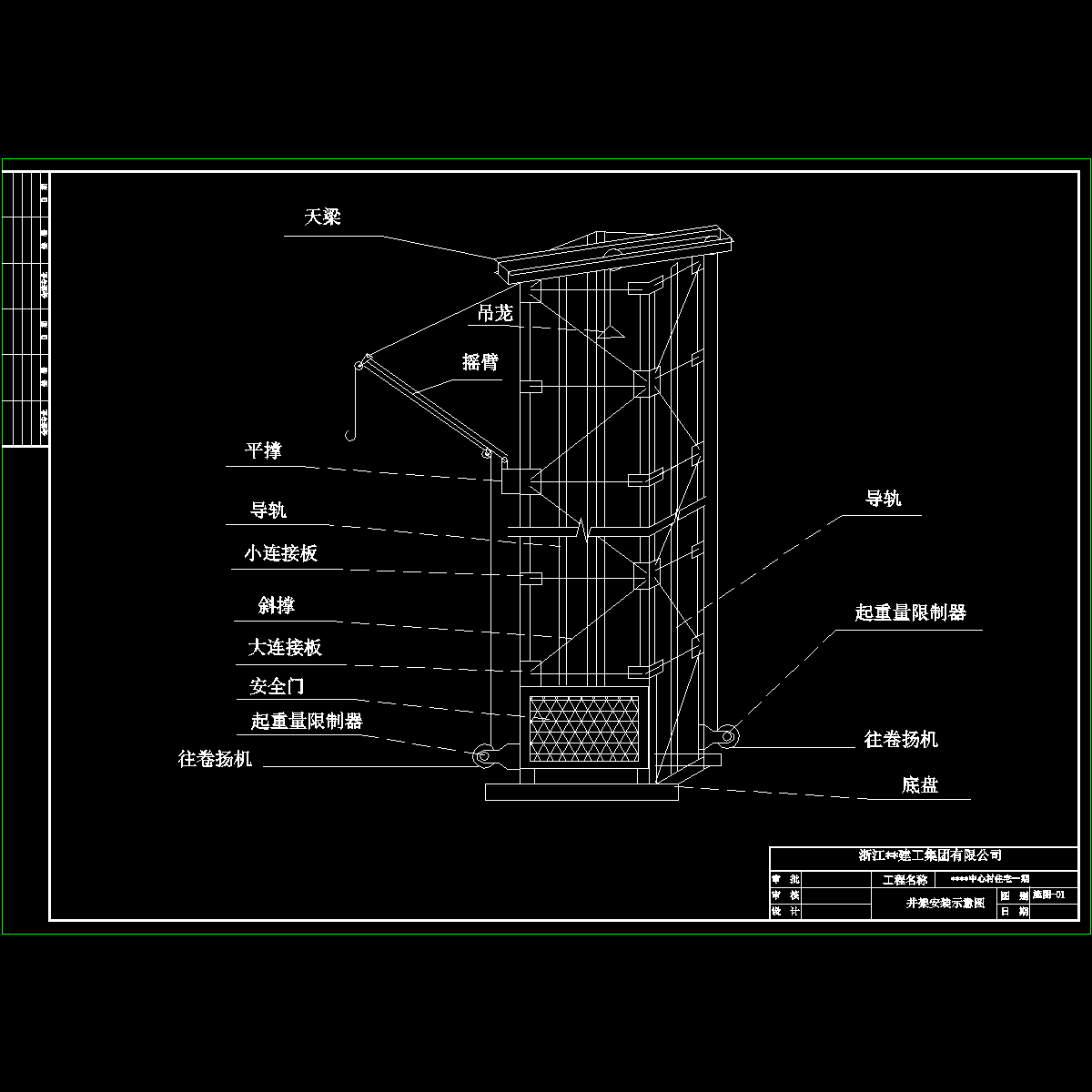

2、井字架安装：
①安装顺序：基础处理→底座安装→立杆→横杆→斜杆→标准杆、连墙件→顶部结构；

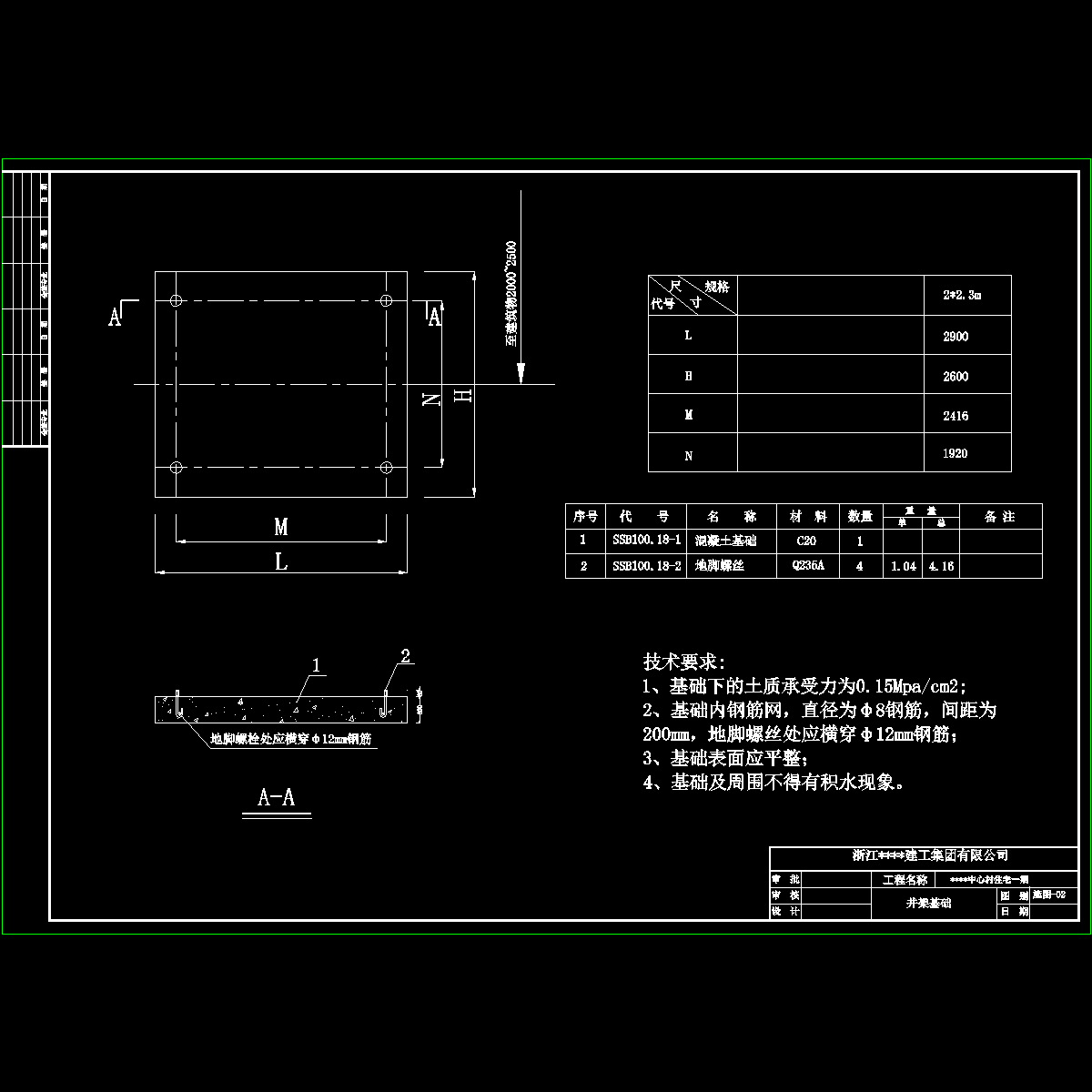

②安装井架地基要水平，按井架基础图要求施工；
③安装井架底架栓结，置于基础平面上，较正水平及方框四角90o,将底架与基础钢件焊牢；
④安装架体前，检查底架及基础的牢固。钢井架首节安装，将各条立杆连接在底座上，横杆、斜杆、道轨继而连接好，所有连接螺栓暂不拧紧，校正立杆垂直度，框架平面90o角校正，边校正边紧固连接螺栓，每个杆件螺栓应采用力矩板手扭紧牢固、可靠，不得松动；
⑤设置作业人员上下爬梯，操作前，应先铺好木枋，不得铺设探头板；
⑥第二节按第一节方法安装；
⑦架设前应在一定高度验收一次垂直度和四角90o，并填写验收表，垂直偏差控制在全高的1.5/1000以内；
⑧顶节安装要注意顶架滑轮与底架滑轮方向相同，注意上部的自由限定高度；
⑨在杆件向上安装时应及时安装好缆风绳，缆风绳对地角度一般以45o为宜，不应大于60o；
⑩安装过程安全技术设施：
a、装作业下方10m范围内应设置警戒和危险标志，禁止行人通过。
b、安装作业人员和指挥人员，必须持架设登高井架安装专项作业上岗证，每天早上应量血压，身体不适高处作业人员不准登高作业。
