市政道路排水施工图纸

该附件为市政道路排水施工图

一、概述

半塔北路(明皇路-长江东路)为新建道路，项目起于明皇路(原站前路)，终至长江东路，本次实际设计实施路段共计两段，长0.936Km。规划道路等级为城市支路，设计速度30Km/h，规划红线宽24米。

1.1 场地现状排水情况

道路两侧为在建小区，无排水系统，雨水通过地面径流的方式排入现状低洼处。

1.2 本项目排水方案

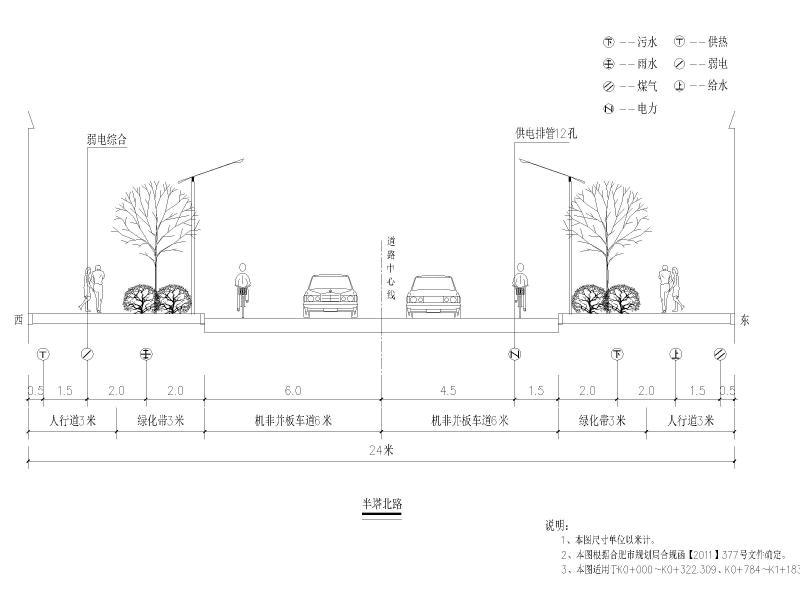

该资料全线新建雨污水管道。其中K0+000～K0+322.309、K0+784～K1+183.871段：雨水管位于道路中心线以西8m处，污水管位于道路中心线以东8m处；K0+322.309～K0+512.500段：雨水管位于道路中心线以西8.5m处，污水管位于道路中心线以东8.5m处。根据合肥市雨、污水规划以及半塔北路现状地形，具体方案如下：

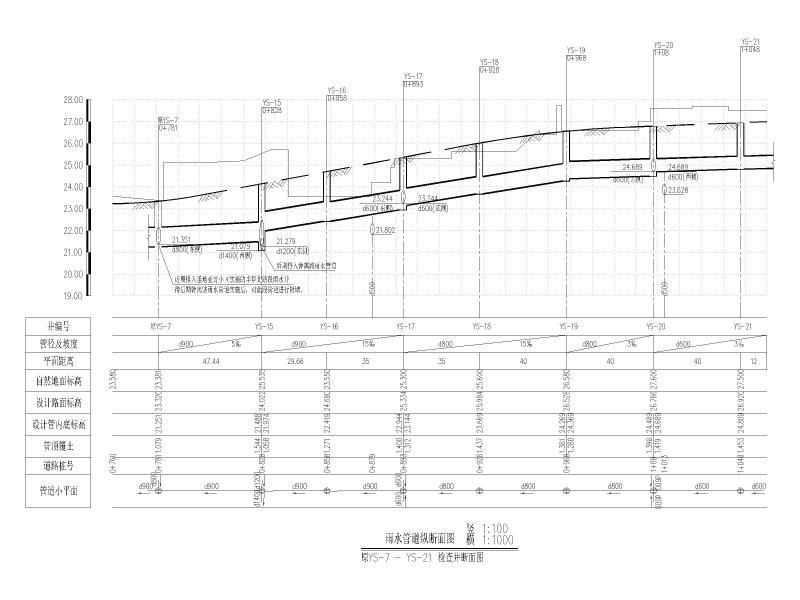

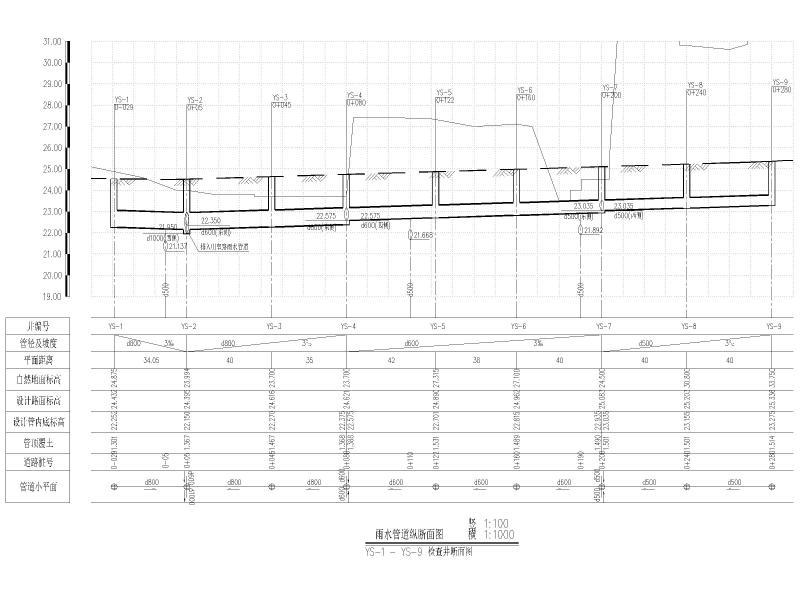

1、 雨水：本段雨水共3个出口。

K0+000～K0+280段与明皇路雨水管道沟通，由南向北排入明皇路雨水管道，管径为d500～d1000；

K0+345～K0+500段由南向北排入丰乐亭路雨水管道，管径为d500～d600；

K0+784～K1+168段由南向北排入规划的钟离路雨水管道，近期排入圣地亚哥小区实施的半塔北路段雨水管道，待后期钟离路雨水管道实施后，对此段管道进行封堵，管径为d500～d900。

2、 污水：本段污水共3个出口。

K0+000～K0+190段与明皇路污水管道沟通，由南向北排入明皇路污水管道，管径为d500；

K0+345～K0+450段由南向北排入丰乐亭路预留污水井中，管径为d500；

K0+784～K1+093段由南向北排入圣地亚哥小区实施的半塔北路段污水管道，管径为d500。

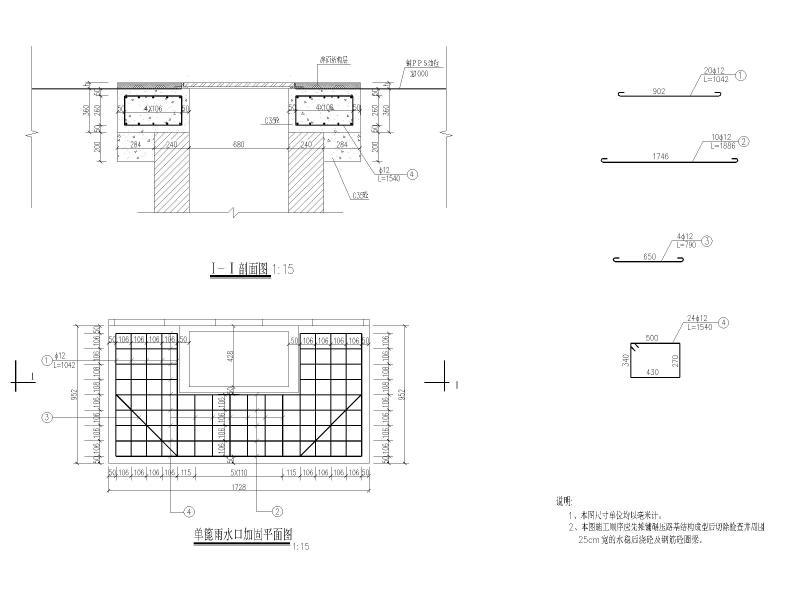

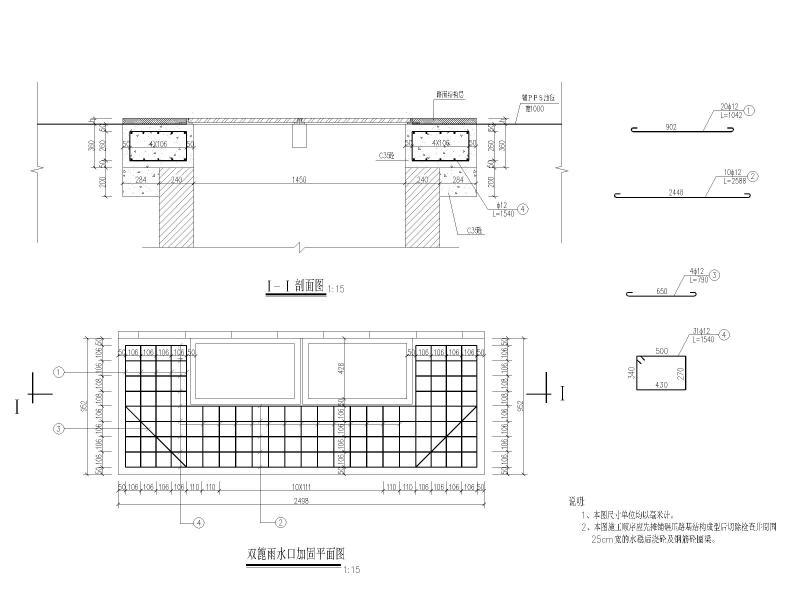

内容展示：
