1.4公里市政道路排水施工图纸

  • 设计说明:有
  • 功能:交通道路
  • 设计内容:污水排水系统,雨水排水系统
  • 设计阶段:施工图设计
  • 参考图纸:10-20张
  • 管道方式:暗沟
  • 设计年代:近代

附件详情

  • 资料目录
  • 排水设计说明及主要材料表

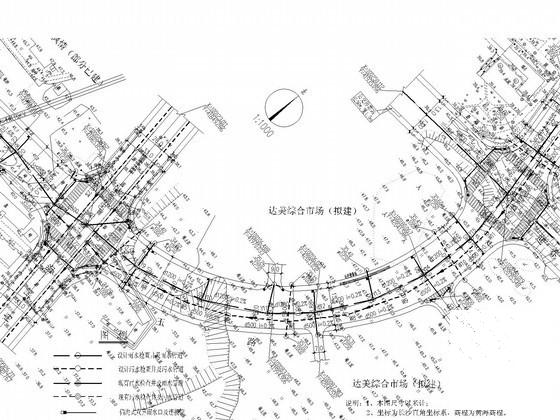

  • 排水平面设计图
  • 雨水纵断面设计图
  • 污水纵断面设计图
  • 排水横断面图
  • 井圈加强设计图
  • 检查井加强设计图
  • 管线综合横断面图

附件详情

该项目全长1410.65米,标准路幅宽28米;排水体制采用雨污分流制。雨水管沿道路中线布置,管径为d500—d1200mm,覆土在0.90—4.95米之间,近期分三个排出口分别排入路一、、路二已建雨水系统;污水管布置在道路南侧机动车道与非机动车道的分界线下,管径为d400—d500mm,覆土在1.99—4.56米之间,近期分三个排出口分别排入路三、路四已建污水系统。
,共计20张图纸;

Ⅰ-Ⅰ剖面图

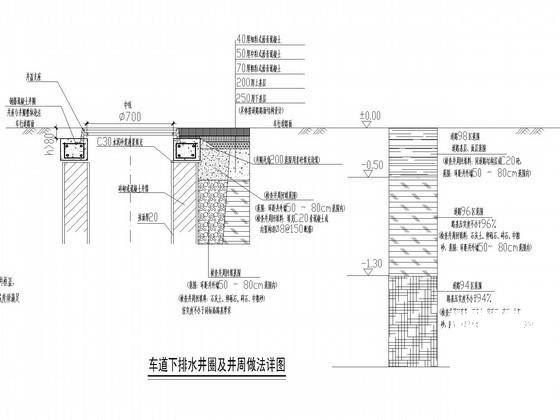

检查井加强设计图

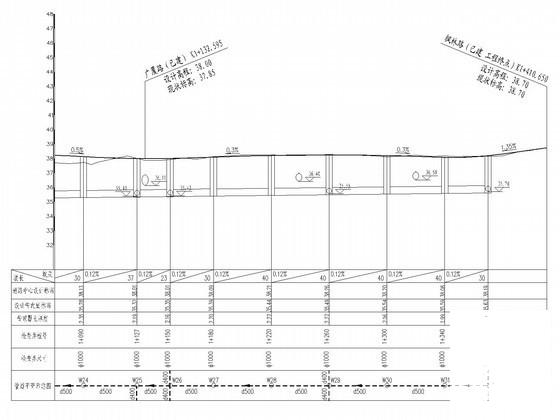

雨水纵断图设计

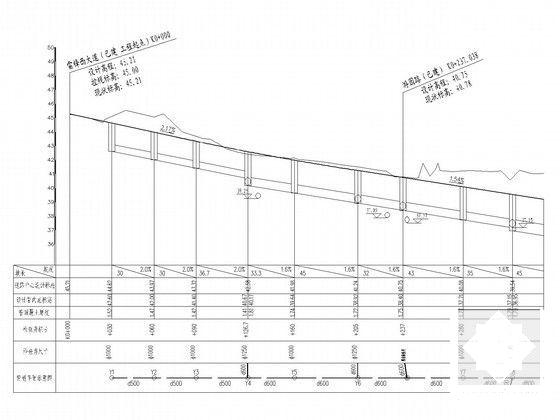

污水纵断面设计图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 市政道路排水施工 - 1
    市政道路排水施工 - 1
  • 市政道路排水施工 - 2
    市政道路排水施工 - 2
  • 市政道路排水施工 - 3
    市政道路排水施工 - 3
  • 市政道路排水施工 - 4
    市政道路排水施工 - 4
  • 市政道路排水施工 - 5
    市政道路排水施工 - 5
以上是部分截图,请下载附件后查看完整高清内容
