城市政道路排水工程CAD施工图纸

  • 设计说明:有
  • 功能:交通道路
  • 设计内容:污水排水系统,废水排水系统,雨水排水系统
  • 设计阶段:施工图设计
  • 参考图纸:10-20张
  • 管道方式:暗沟

附件详情

一、工程名称:颜峰2号路排水工程。
二、项目概要:
受XXXXXXX委托,由我院对颜峰2号路路下排水系统进行设计。该资料范围为:西起颜峰2号路与80米宽的规划路相交路口,东至颜峰2号路与颜峰大道的相交路口,即道路设计图的K0 000~K1 694.615段。现状路下排水系统情况为:全路段位于颜峰管理区中部,无任何排水设施,路北规划有一条底宽3~4米、顶宽10米,深3米的河涌。
本段路排水改造设计,是在由XX市规划设计院有限公司提供的XXXX路以西雨、污水系统规划图的基础上,采用了雨、污分流制。桩号K0 000~K0 640段污水由西往东排至颜峰3号路排水系统;桩号K0 640~K1 694.615段污水由西往东至颜峰2号路与颜峰大道的相交路口,计划将来沿颜峰大道排至规划中的XX污水处理厂,此段路两侧污水暂接至雨水预留井,等整个污水系统建成以后,再接至污水系统;雨水则就近排入河涌中,详见排水平面图。
1.排水采用雨污分流制。
2.排水管选用预应力机制钢筋混凝土承插管,橡胶圈接口,管材应符合"预应力钢筋混凝土排水管"(GB5695-85)的技术要求。
3.排水管地基承载力应大于100KPa,若遇淤泥地基可换填中砂30厘米或通知设计人另行处理。排水管混凝土基础下铺10厘米厚碎石。主管两侧至管顶10厘米范围均回填中砂,振捣密实,其上部的处理按道路结构要求进行。
4.管道覆土深小于等于4.0米时,采用120%%d管道基础;覆土大于4.0米时采用180%%d管道基础。

2

3

4

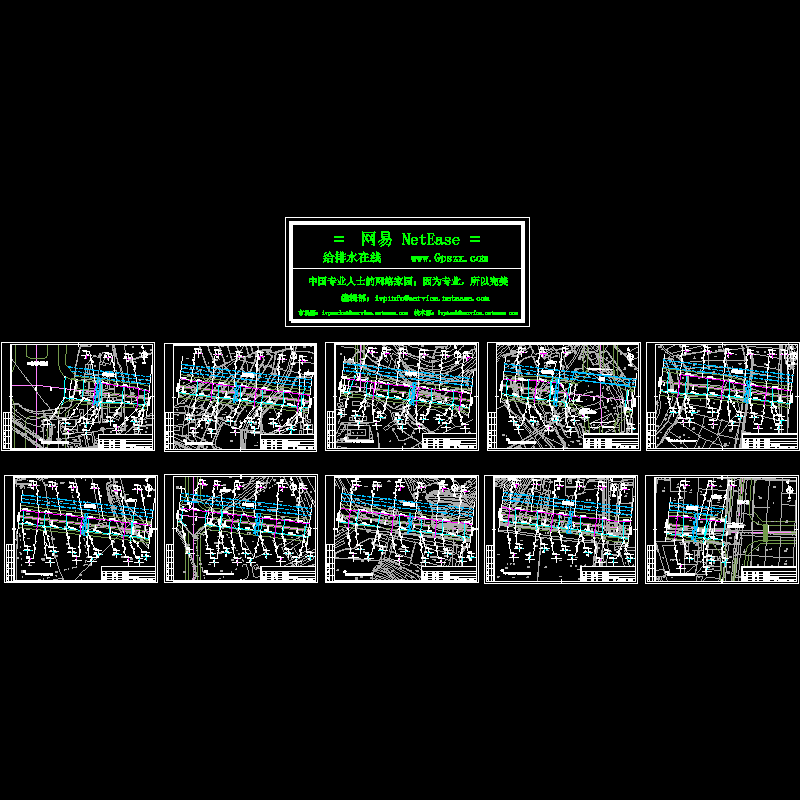

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 1.dwg
    1.dwg
  • 2.dwg
    2.dwg
  • 3.dwg
    3.dwg
以上是部分截图,请下载附件后查看完整高清内容
