3.3KM市政道路排水管线综合CAD施工图纸

一、设计说明

1.设计依据

（1）（GB50289—98）

（2）（淄博市规划局2002年8月）

（3）淄博知名地产区道路工程规划设计条件（淄博市规划局）

（4）各专业部门提供的管线现状和规划资料

（5）淄博新区道路施工图设计

2、管线综合设计考虑的管线种类：

给水管道（S）、燃气管道（M）、热力管道（R）、电力电缆沟（D）、道路照明电缆（Z）、弱电管沟（TX）、污水管道（W）、雨水管道（Y）、交叉口信号灯（XH）、引黄输水管道（G）喷灌管道（P）

3、规划弱电管线包括电信、宽带、有线电视线等各种光缆和通信管线，为同沟（管沟）共井（检查井）敷设。

4、管线综合横断面设计：

（1）管线一般和道路中心线平行敷设，各种管线之间的距离满足技术和安全上的要求。

（2）根据规范及规划设计条件要求，综合考虑工程投资及专业管线性质等方面因素，本次管线综合设计中，照明电缆、给水管道、雨水和污水管道为沿道路双侧布置，其他管线为沿道路单侧布置。（3）根据道路横断面设计，并考虑专业管线的性质和检修频率，将各种管线分别布置在人行道、慢车道、绿化带上，具体为：给水管道设于人行道上，并靠近行道树设置，以便于接消火栓，消火栓可与行道树设置在同一条线上；为减少雨水横过管，尽可能确保道路施工质量及进度，根据道路横断面设计，将雨水管道分设在道路两侧绿化带中，并避开路灯基座；污水管道、

电力电缆布置在慢车道上，其他管线均分设在两侧人行道上。

5、管线高程控制：

（1）为使管线在高程上能基本错开，除重力流管道外，各专业管线的最小覆土深度一般控制为：照明电缆0.6-0.7米；电力电缆1.0-1.2米；弱电管沟0.9-1.1米（埋深宜控制在1.3-1.9米）；热力管道1.0-1.3米；燃气管道1.5-1.7米；给水管道1.2-1.5米。

（2）施工时，各种管线交叉的处理原则为：压力流管道让重力流管道，小管道让大管道，易弯曲管道让不易弯曲管道，临时管道让永久管道，未建成管道让已建成管道

（3）各路口管线交叉标高图中，所注管线标高为控制标高，即表示管线交叉时应由上或由下穿越，以及宜保证的管道净距（该净距在不影响其他专业管线控制高程的前提下，可根据本专业施工图设计及现场情况适当调整）。

6、各种管线敷设时，若局部水平和垂直净距不满足规范要求，可在施工时采取保护措施。

7、本管线综合设计对各专业管线设计和施工仅起控制和指导作用，各专业管线施工时，必须按照各专业管线设计施工图进行施工。

8、检查井尺寸，井室尺寸在满足设计规范要求下，尽量采用较小值。

9、管线线位及高程核实无误后，经主管部门同意方可施工

10、热力管道与采用新材料的管道发生交叉时，垂直、水平净距除满足规范所要求最小净距外，还需满足材料生产厂家提出的管线安全距离要求。

11、若现状热力管道（人民路--联通路段）保留，热力管道与雨污水引出管发生冲突时，热力应避让，并进行改造。

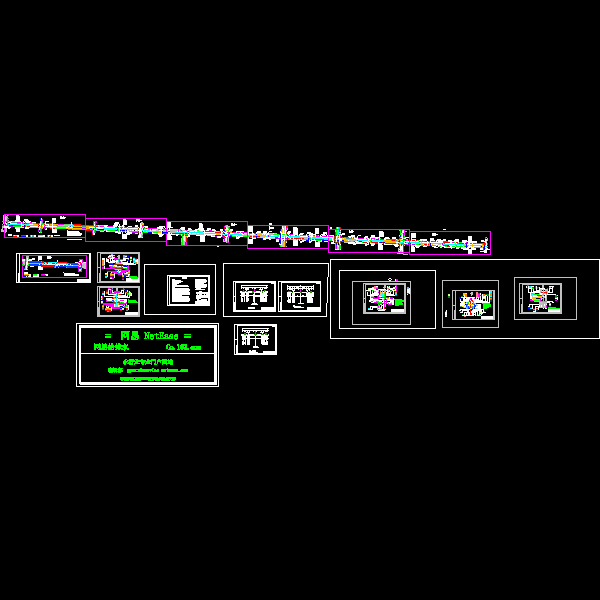

二、图纸展示

市政道路 管线综合

管线综合平面图

路口管线交叉标高控制图

管线综合横断面图

路口管线交叉标高控制图
