市政道路排水施工大样图18张(附槽钢支护计算)

附件详情

  • 槽钢支护(基坑深4.96m)计算书11页
  • 槽钢支护节点大样图

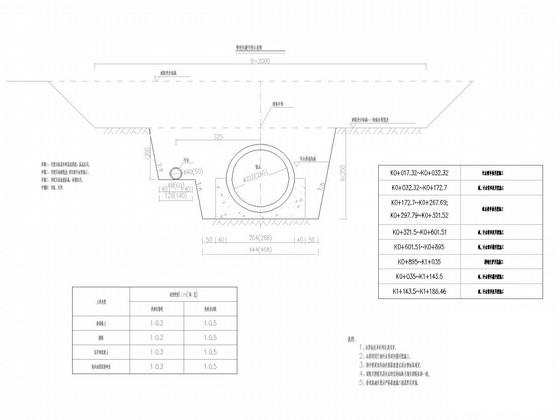

  • 管道沟槽开挖示意图2
  • 井圈加强图
  • 雨污水检查井加强设计详图
  • 矩形直线混凝土雨水检查井D=2200(2400)配筋图
  • 矩形直线混凝土雨水检查井D=2200(2400)钢筋大样及工程数量表
  • D=2200(2400)检查井盖板配筋图
  • 管线综合标准横断面图
  • 矩形直线混凝土检查井(d=2200/d2400)构造图
  • 1500圆形混凝土雨水沉泥井(D=800)构造图
  • 矩形直线混凝土沉泥井(d=2200/d2400)构造图
  • 排水雨污水平面、纵断面施工图4
  • 1500雨水沉泥井(D=800~1000)配筋图2

附件详情

设计依据:《室外排水设计规范》(GB50014--近代)(版);《城市道路工程设计规范》CJJ37-近代;
雨、污水分别自南向北流。雨水管管径为d2200、d2400,管道长度为607m、336m,坡度为5‰,汇水面积为118.56ha、31.13ha;污水管管径为d400、d500,管长为562m、305m,坡度为3‰、5‰~10.7‰,纳污面积为14.88ha、31.13ha。车行道雨水口采用偏沟式双篦雨水口,连接管除注明者外均为d300,管道坡度均为0.01。起点管顶覆土不小于0.7米。管道采用HDPE管时,其基础采用中粗砂基础,厚200mm。
雨污水预留管除注明者外均为d600,坡度i=0.005,坡向主管检查井,预留井(1250)一般位于道路边线外2米。
……
共计18张,设计于,附槽钢支护计算书

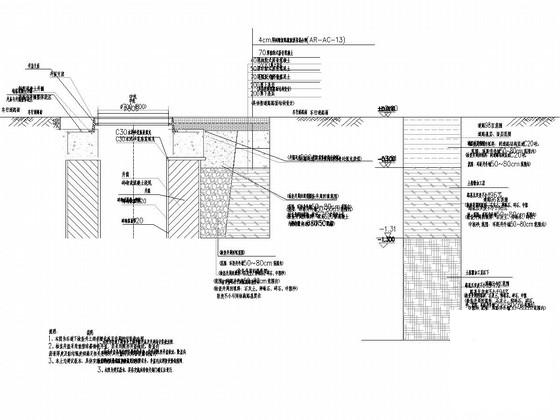

雨污水检查井加强设计详图

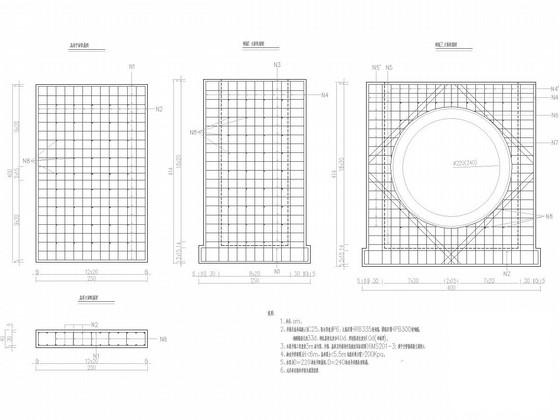

矩形直线混凝土雨水检查井D=2200(2400)配筋图

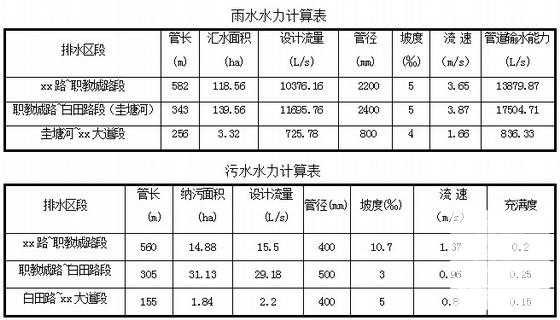

水力计算表

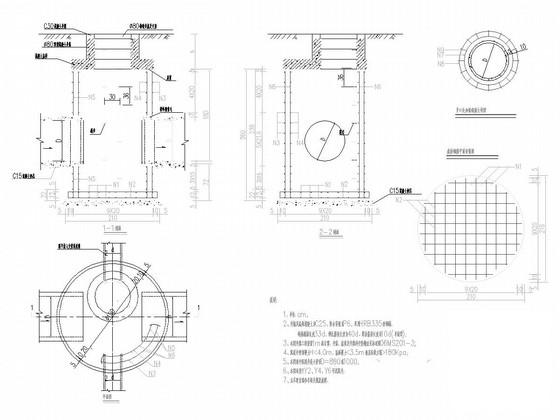

1500雨水沉泥井(D=800~1000)配筋图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 市政道路排水施工 - 1
    市政道路排水施工 - 1
  • 市政道路排水施工 - 2
    市政道路排水施工 - 2
  • 市政道路排水施工 - 3
    市政道路排水施工 - 3
  • 市政道路排水施工 - 4
    市政道路排水施工 - 4
  • 市政道路排水施工 - 5
    市政道路排水施工 - 5
以上是部分截图,请下载附件后查看完整高清内容
