二公里市政道路给排水CAD施工图纸

资料简介
赚取积分

附件设计说明：有
功能：交通道路
设计内容：污水排水系统,雨水排水系统
设计阶段：施工图设计
参考图纸：20张以上
管道方式：暗沟
设计年代：近代

附件详情

给水排水设计总说明
管线综合布置图
污水平面图
雨水平面图
雨水纵断图
污水纵断图
雨水系统
污水系统

附件详情

项目概要：该项目位于湖南，是一市政道路建设，道路全长2190米；共分为6段分别是：①路段一（K1+069.240-K1+293.087）、②路段二(K1+321.462-K1+611.111)、③路段三(K1+639.121-K1+904.250)、④路段四(K1+938.530-K2+229.712)、⑤路段五(K2+270.764-K2+651.371)、⑥路段六(K2+722.142-K3+256.169)。
设计范围内实施合计全长1984.441m。
本次排水工程包括雨污水部分，新建的排水管道采用单侧布置，雨、污水管道总长各约2190m。
共计27张图纸

污水规划图

排水平面图

雨水纵断图

污水排水纵断图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

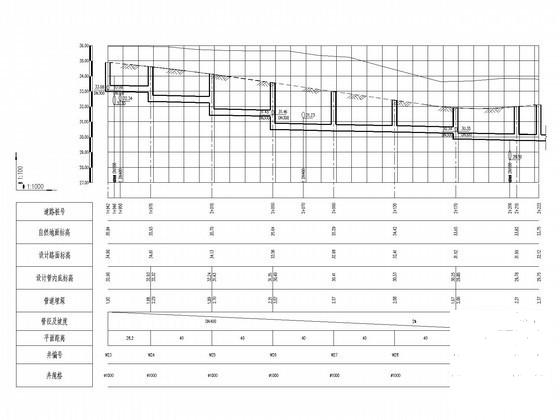

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2022-10-29
评论次数：0

浏览次数：0
文件大小：4.55 MB

收藏次数：0
文件名称：附件-995859568559755880690.rar
