28层住宅建筑给排水消防设计施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:14952.31平方米
  • 建筑地上层数:28层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水方式:市政供水
  • 项目所在地:重庆
  • 设计详细说明:有
项目概要:
本项目位于重庆市,建筑面积约14952.31m2,建筑高度84m,建筑层数为地上28层,地下2层,为一类高层住宅楼,住宅共110户。

设计范围:
本楼的给水排水、消防等系统、小型给水排水构筑物

部分图纸展示:

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

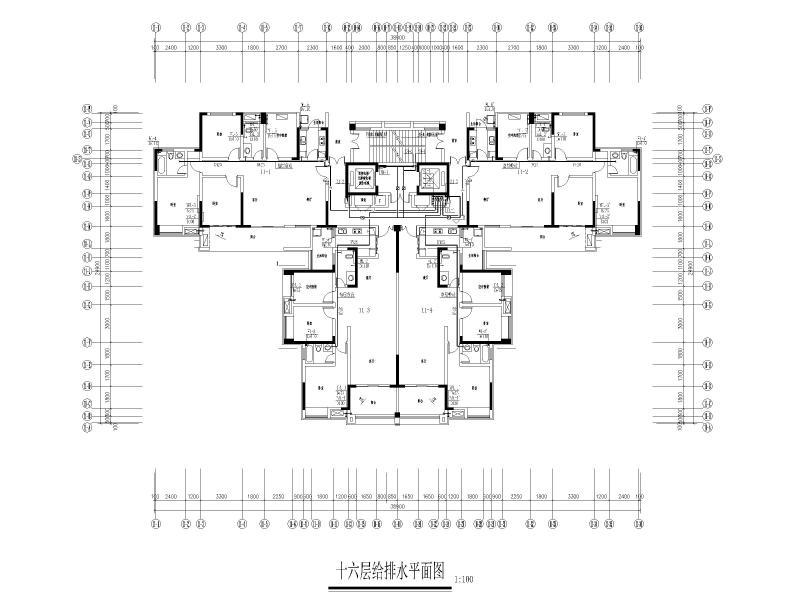

  • 建筑给排水设计图纸 - 1
    建筑给排水设计图纸 - 1

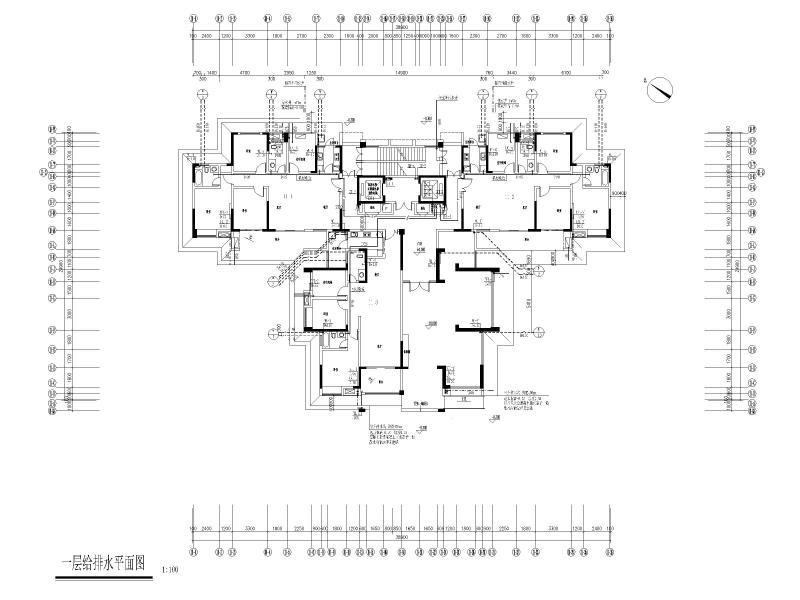

  • 建筑给排水设计图纸 - 2
    建筑给排水设计图纸 - 2

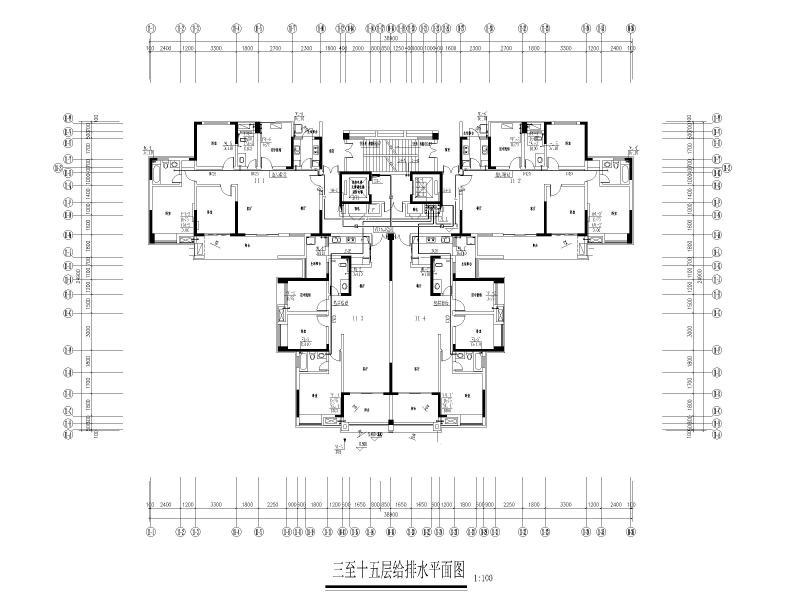

  • 建筑给排水设计图纸 - 3
    建筑给排水设计图纸 - 3
  • 建筑给排水设计图纸 - 4
    建筑给排水设计图纸 - 4
  • 建筑给排水设计图纸 - 5
    建筑给排水设计图纸 - 5
  • 建筑给排水设计图纸 - 6
    建筑给排水设计图纸 - 6
  • 建筑给排水设计图纸 - 7
    建筑给排水设计图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
