多层大楼建筑给排水图纸

附件详情

某多层大楼建筑给排水图纸,内容包括给水系统、消火栓 消防系统 、自动喷水灭火系统、排水系统详图.
给水水源和系统:
为满足消防用水要求,从市政自来水管上引入两路进水管,进水管口径为DN 200(生活用水接自其中一路),在基地内以DN200管形成环网,进入基地处生活用水设水表计量。
室外浇洒道路用水、绿化用水、外墙面清洗用水、-1~2层的生活用水等,利用城市管网水压直接供给。
其余用水进入主楼地下室生活水箱,经加压泵组抽吸、提升至屋顶水箱后供给。
消火栓消防用水量:
室内消火栓消防用水量:20升/秒
室外消火栓消防用水量:20升/秒
排水系统:
室内采用污、废水合流系统,设主通气立管和环形通气管。室外采用雨、污水分流系统。厨房污水经二级隔油、地面冲洗排水经沉砂隔油后接入总体污水管,与其它污、废水汇合,经格栅井处理后,排入云山路市政污水管网,送城市污水处理厂处理。
总体雨水管道接入云山路市政雨水管网,设计重现期按5年考虑。





2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

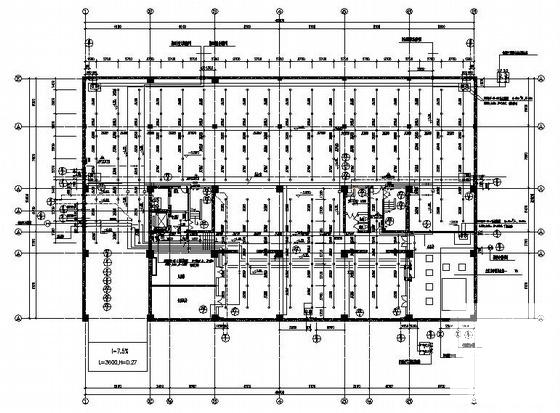

  • 建筑给排水图纸 - 1
    建筑给排水图纸 - 1

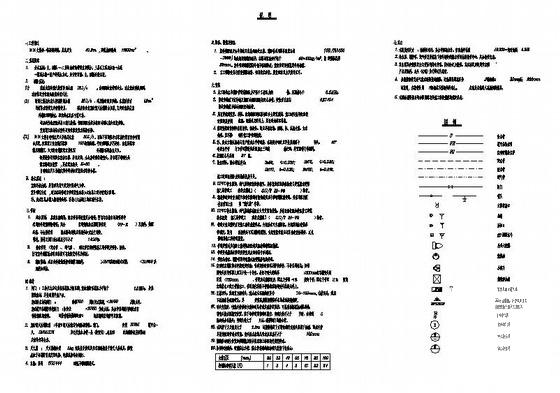

  • 建筑给排水图纸 - 2
    建筑给排水图纸 - 2
  • 建筑给排水图纸 - 3
    建筑给排水图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
