居住建筑给排水消防设计施工图纸

资料简介
赚取积分

建筑高度类型：多层建筑
图纸设计深度：施工图
图纸设计格式：CAD2000
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
供水方式：市政供水
项目所在地：贵州
设计详细说明：有

项目概要

A3-（5-13）栋及A3区地下车库，总建筑设计面积：139592.2m2,其中A3-5~7:30818.8m2,A3-8~9:40266.9m2,A3-10:21471m2,A3-11:5299.94m2,A3-12:4246.58m2,A3-13:3544.34m2,A3-32~47（16栋别墅）9065.76m2，地下室建筑设计面积：24878.91m2

建筑高度A3-5~7:64m(20F),A3-8:76m(24F),A3-9:97m(31F),A3-10:90m(30F),A3-11:45.15m(15F),A3-12:36.15m(12F),A3-13:30.15m(10F)

设计范围：

建筑用地红线范围内的给排水和消防给水设计，不包括综合管网。（雨水、空调冷凝系统详建施图）

图纸展示：

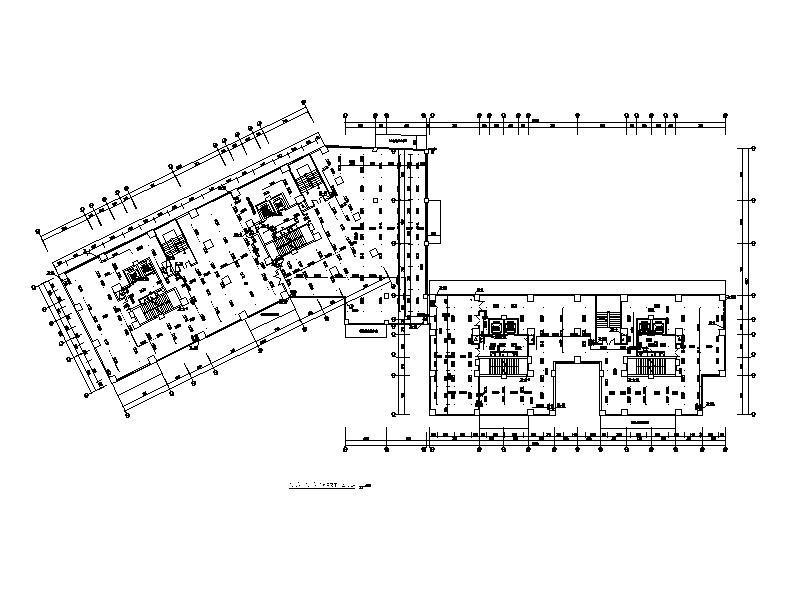

A3-8栋、A3-9栋一层消防平面图

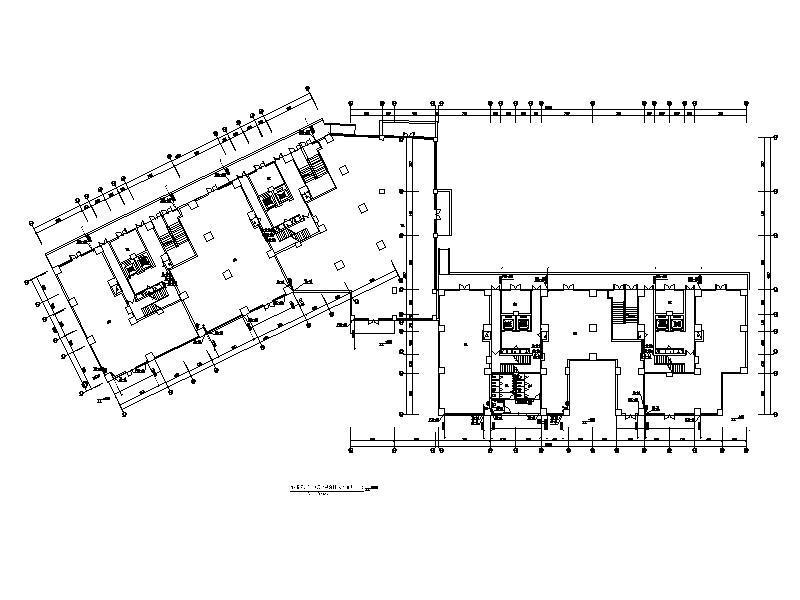

A3-8栋、A3-9栋一层给排水平面图

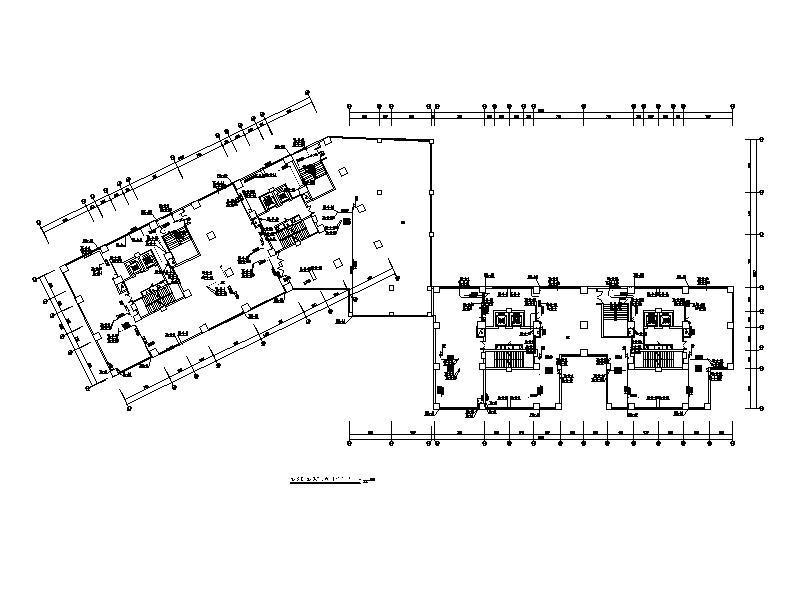

A3-8栋、A3-9栋二层消防平面图

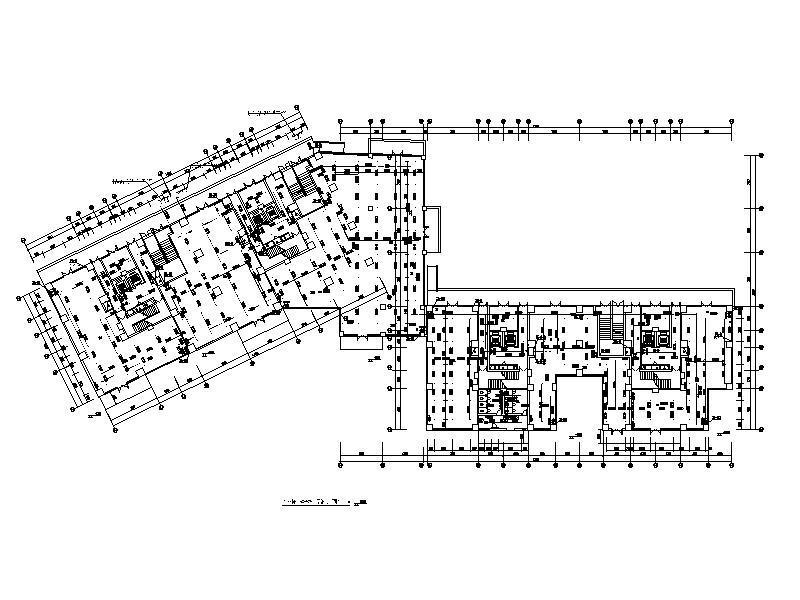

A3-8栋、A3-9栋二层给排水平面图

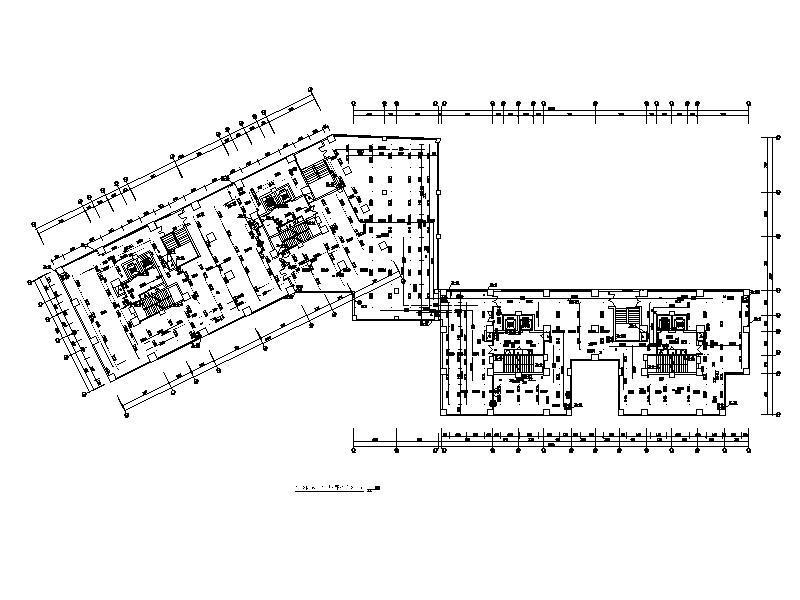

A3-8栋、A3-9栋三层消防平面图

系统原理图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
