高层住宅建筑给排水喷淋系统设计

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:28层
  • 图纸设计深度:扩初图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,气体灭火系统,湿式灭火系统,灭火器配置系统
  • 供水方式:市政供水
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):10
  • 项目所在地:四川
  • 设计详细说明:有
项目概要:
该项目位于成都市郫县 ,项目总占地面积约19380.80平方米,本项目地上由1~5#号共5栋高层住宅建筑和一栋垃圾房组成;共2层地下室。1#、2#、3#、5#楼为28层,建筑高度78.85米,最大高度81.25米;4#楼27层,建筑高度76.05米,最大高度78.45米。

设计范围:
该项目室内及室外用地红线范围内的给水系统、污水排水系统、废水排水系统、雨水排水系统、消火栓消防系统、自动灭火系统、气体灭火系统、小型给排水构筑物以及建筑灭火器配置。

部分图纸展示:

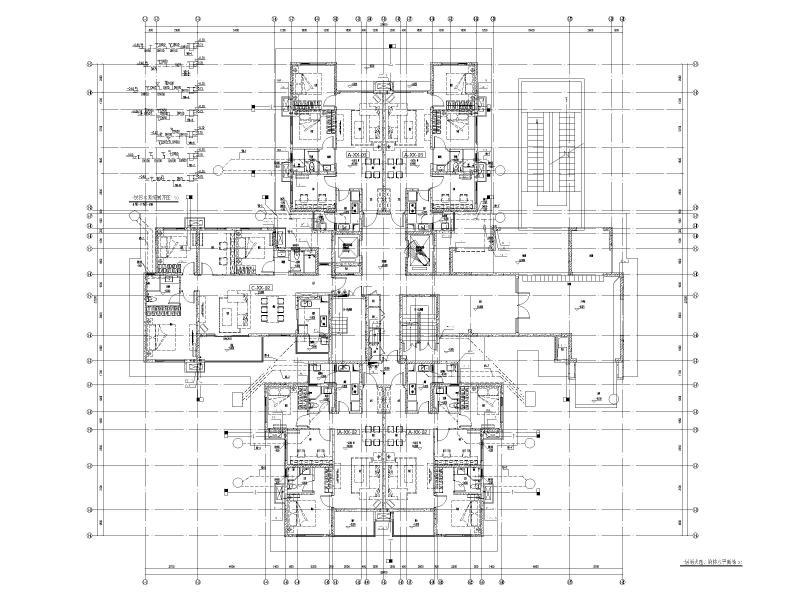

一层消火栓、给排水平面图

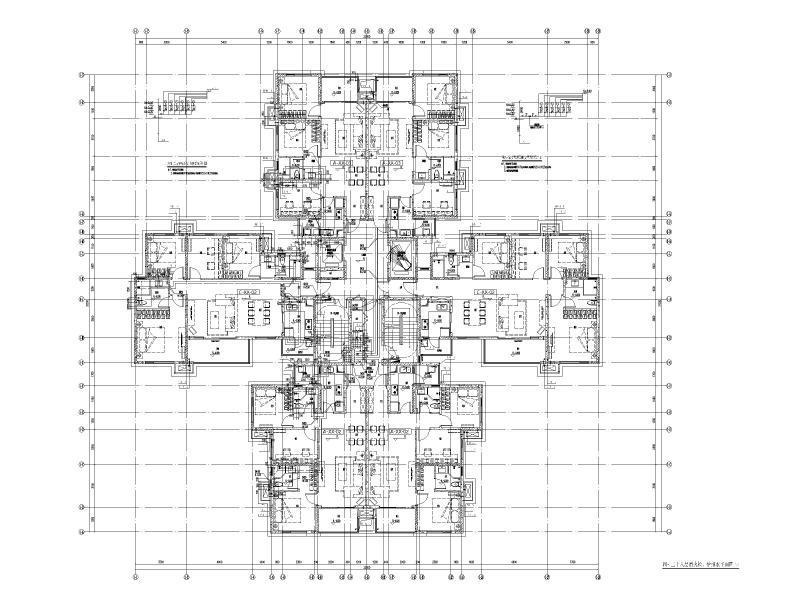

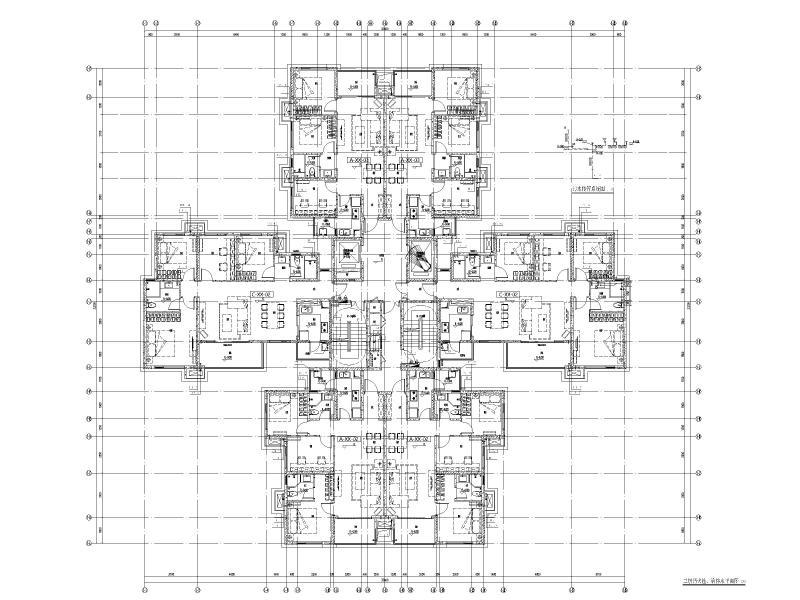

二层消火栓、给排水平面图

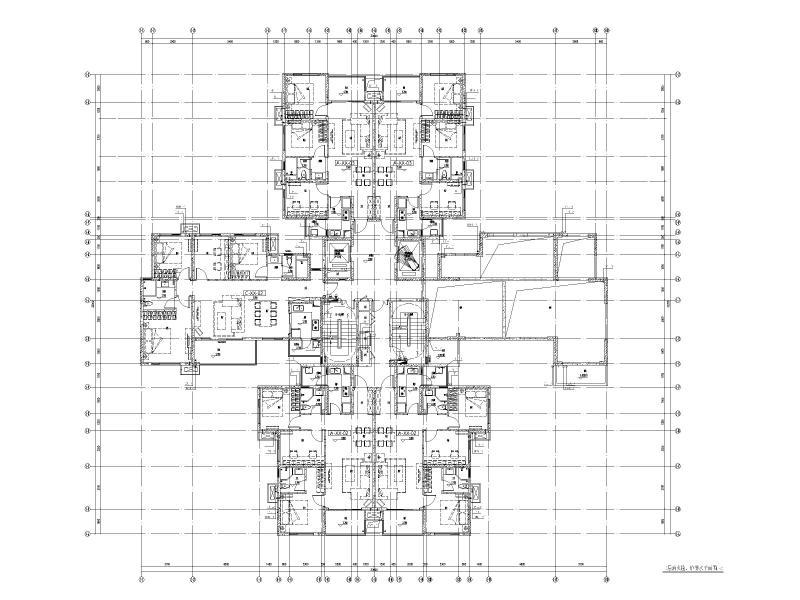

三层消火栓、给排水平面图
四~二十八层消火栓、给排水平面图

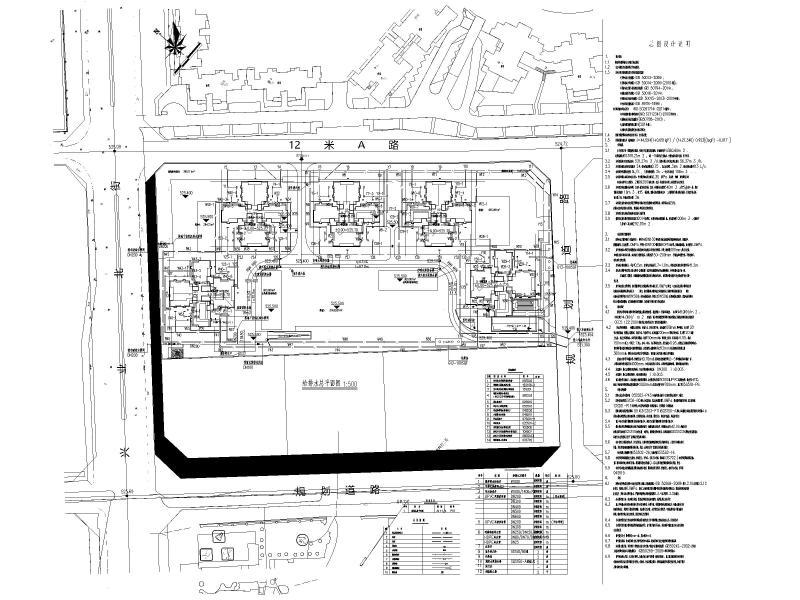

给排水总平面图
污水、空调冷凝水系统展开图
消火栓、给水、雨废水系统展开图
标准层给水及污水支管系统展开图
