28层商住建筑给排水CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅,商业
建筑高度类型：高层建筑
建筑地上层数：28层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：22张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
供水设备：高位水箱
供水方式：市政供水,变频供水
供水分区：三区
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：20
大样节点：水箱,厨房,卫生间,阀门管件
热水供应方式：集中热水供应
项目所在地：广东

附件详情

资料目录
设备和主要器材表
给排水设计说明
给排水工程图例
1座商业、住宅楼首层给排水平面图
1座商业、住宅楼2层给排水平面图
1座商业、住宅楼3层给排水平面图
1座商业、住宅楼4层给排水平面图
1座商业、住宅楼5～28层给排水平面图
住户给水系统图
住户热水给水系统图
1座商业、住宅楼天面层给排水平面图
给水系统原理图
排水原理系统图（一）
排水原理系统图（二）
卫生间排水放大平面图
1座商业、住宅楼首层消防平面图
1座商业、住宅楼2层消防平面图
1座商业、住宅楼3层消防平面图
1座商业、住宅楼4层消防平面图
1座商业、住宅楼5～28层消防平面图
1座商业、住宅楼天面层消防平面图
消火栓系统原理图
自动喷淋系统原理图

附件详情

项目概要：该项目位于广州，是一商住建筑给排水项目，建筑层数为地上28层，一层为商铺、值班室、警卫厅和架空层,二层为商铺和住宅，三层及以上为住宅。供水方式：1~2层用水由小区市政生活给水直供，3~11层采用1区恒压变流量变频给水设备加压供给。12~22层采用2区恒压变流量变频给水设备加压供给。23~28层采用3区恒压变流量变频给水设备加压供给。
设计范围：该资料包括单体建筑室内给水、污废水、雨水、消火栓、自动喷水灭火系统的管道设计及建筑灭火器配置。
，共计22张图纸；

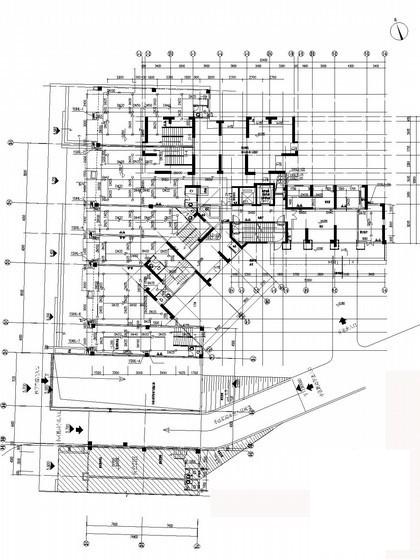

标准层给排水平面图

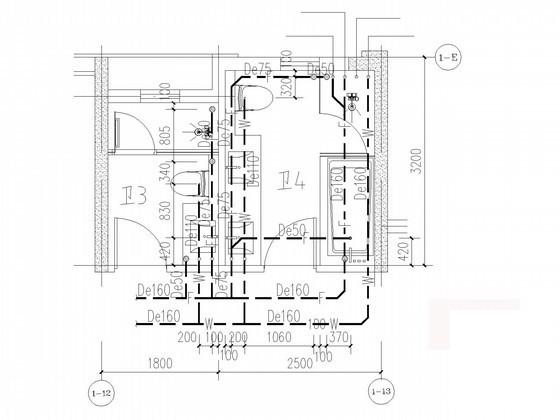

卫生间大样图

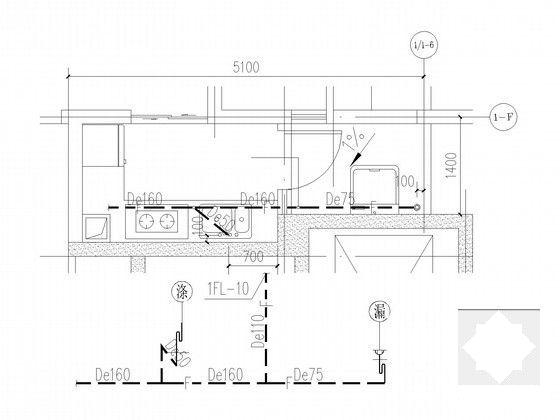

转换层大样图

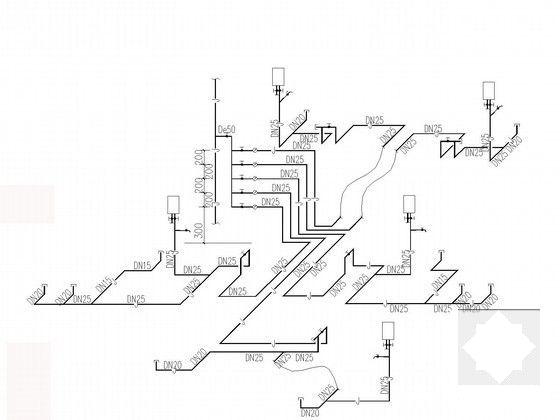

住户给水系统图

给排水系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
