高层安置房暖通空调通风系统设计CAD施工图纸

项目概要

本图为多彩贵州城10号地块(航空村一期)1-5#楼通风及防排烟施工图。总建筑面积97796.6平方米。地下两层为停车库及设备用房，层高4米，地上5栋塔楼：1号楼17层，45.6米。2、3号楼17层，51.9米。4、5号楼19层，56.55米。车库共8个防火分区，按不跨越防火分区且面积不超2000平的原则划分防烟分区，各防烟分区分别设置机械排风排烟，机械送风系统。水泵房设置机械送风、机械排风系统。配电房设置机械送风、机械排风系统。发电机房面积45平方米，设置平时机械送风、机械排风系统及发电机运行时的自然补风系统并预留排烟井。1、4、5号楼地上合用前室有效开窗面积大于3个平方，2、3、4、5号楼地上楼梯间满足五层有效开窗面积之和大于2个平方且顶层开窗面积大于0.8个平方的自然排烟条件，采取自然排烟自然通风方式。负一层农贸市场设置机械排烟、自然补风系统。不具备自然排烟条件的楼梯间、前室设置机械加压送风系统。

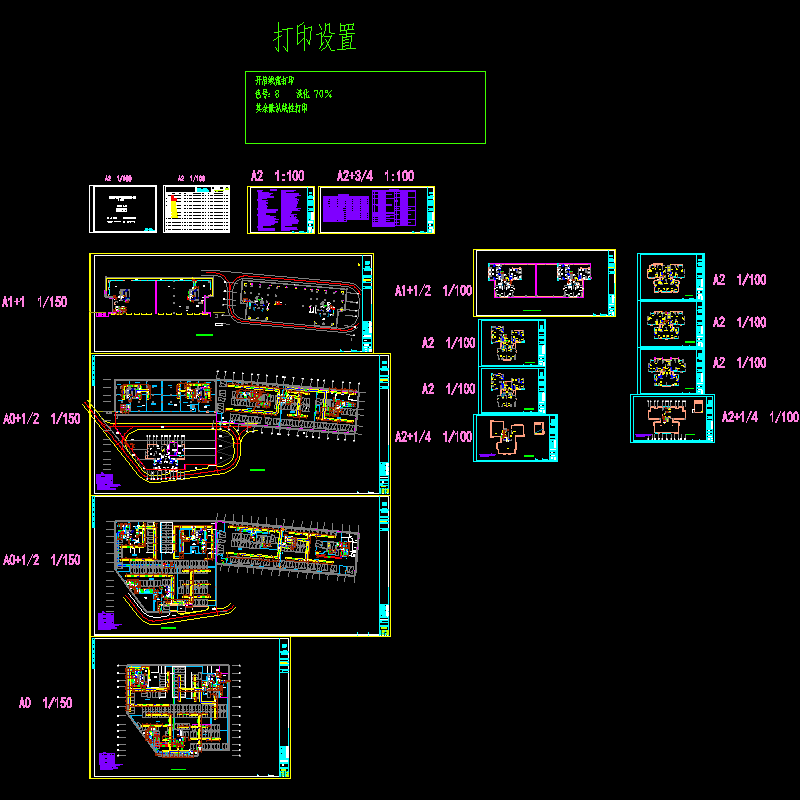

图纸展示:

2、3#楼2层暖通平面图

2、3#楼3-16层暖通平面图

负二层暖通平面图

负三层暖通平面图

负一层暖通平面图

通风设计施工总说明
