2层5909平米火车站房空调通风系统设计施工图纸

  • 附件设计说明:有
  • 建筑类别:交通建筑
  • 建筑高度类型:多层建筑
  • 建筑设计面积:5909平方米
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计内容:空调,通风,冷热源
  • 冷热源:空气源热泵
  • 空调系统:全空气系统
  • 水系统:单式泵,定流量,双管制,异程式
  • 送风方式:散流器送风
  • 项目所在地:江苏

附件详情

一、项目概要:
其中站房总建筑面积5909平方米。站房主体总长136.8m,总宽33.8m。站房主体一层,局部二层,站房主体高度21米...
二、冷热源:
车站选用二台风冷热泵冷(热)水机组作为候车厅、集散厅集中空调系统冷(热)源...
三、空调系统:
1.各站公共区设置风冷热泵空调。
2.空调冷冻水系统采用一次泵定流量、两管制异程系统。
3.候车厅设全空气空调系统,采用组合式空气处理机组。
4.贵宾厅可变冷媒流量空调室内机采用侧送风方式...
四、通风系统:
1.客运信息机房为气体灭火房间,设置机械排风系统,排风量不小于5次/h换气。
2.地下消防泵房、综合变电所、通信信号变电所设机械排风,地下消防泵房排风量不小于6次/h换气。
3.卫生间设机械排风,排风量不小于10次/h换气...

图纸共15张。

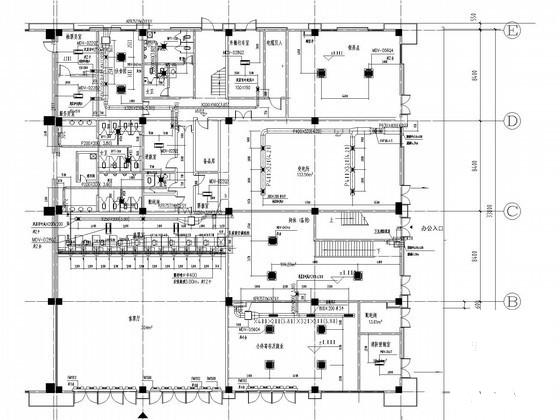

通风平面图

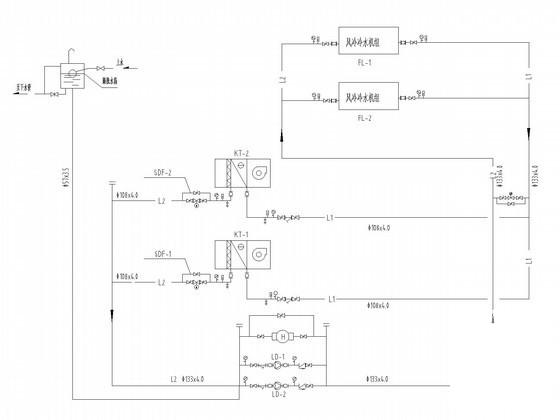

空调水系统原理图

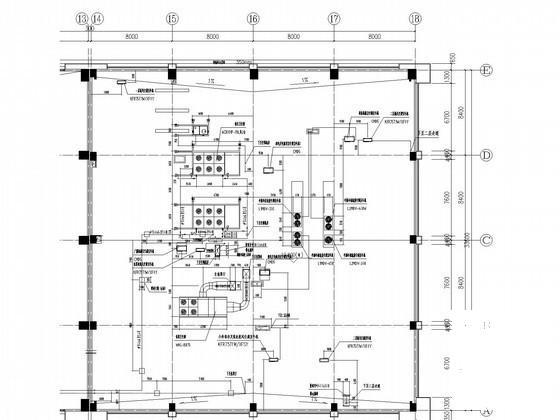

冷媒管平面图
