管理用房给排水CAD施工图纸

一、设计说明

一、项目概要及设计依据:

1.

工程名称:广西某管理用房

2.

建设地点 : 广西省百色

3.

使用功能 : 管理用房及构架屋顶

4.

地上一

建筑类别及耐火等级: 层,建筑类别为二类建筑,耐火等级为 级

主要设计依据:

1、《建筑给水排水设计规范》

GBJ 50015-2003(2009年版)

2、《 规范》

GB50016-2006

3、《室外给水设计规范》

GB50013-2006

4、《室外排水设计规范》

GB50014-2006(2014年版)

5、《建筑排水塑料管道工程技术规程》

CJJ/T 29-2010

6、《建筑灭火器配置设计规范》

GB 50140-2005

7、《给水排水制图标准》

GB/T 50106-2010

8、《汽车库.修车库.停车场设计防火规范》

GB/T 50067-97

9、《城镇给水排水技术规范》

GB50788-2012

二、给水系统设计:

1、该项目仅管理用房设有给水系统。

三、排水系统设计:

1、该项目含管理用房生活污水,雨水排水系统,及构架屋顶雨水排水系统。

四、雨水系统设计:

1、该项目雨水系统采用雨污分流制。雨水排水量按汇水面积计,汇水面积约为

921平方米,设计重现期取5年,按广州地区降雨强度取q =5.22L/(S*100m )

平均径流系数取0.90。本单体雨水计算排水量约为43.27/秒。

2、屋面雨水采用雨水斗。天面已设置溢流系统,屋面雨水经雨水斗和雨水管排至

雨水口,再由室外雨水管汇集排至市政雨水管。

五、灭火器配置:

中

1、该项目按民用建筑中危险级A类火灾配置灭火器;采用磷酸铵盐干粉灭火器,

每具灭火器配置灭火级别

为2A,灭火器重量为:3 kg。

六、施工说明:

1、管材

(1)

室外埋地生活给水管: DN<100的采用PPR管,热熔连接。

(2)

室内生活给水管:采用PP-R塑料管,热熔连接;与用水器或阀门等连接时,采用管件连接。

(3)

室内排水管(包括含接室外第一个检查井的出户管)采用:硬聚氯乙烯(UPVC排水管);

采用溶剂(或粘胶)粘接;

(4)

室外排水管管:DN<400均采用硬质聚氯乙烯管(UPVC排水管)采用溶剂

(或粘胶)粘接。

2、阀门及附件

(1)

阀门:生活给水管上均采用全铜质阀门,工作压力为1.60 MPa。压力排水管上

的阀门采用铜芯球墨铸铁外壳阀门,工作压力1.00 MPa

(2)

附件:公共卫生间采用铝合金或铜防返溢地漏,箅子均为镀铬制品,地漏水封

不小于50mm。

(3)

卫生洁具:均采用节水型产品,不得采用淘汰产品。大便器选用节水型,公共

场所设置小便器时,应采用延时自闭式冲洗阀或自动冲洗阀,洗手盆宜采用限

流节水装置。卫生洁具给水及排水五金配件采用与卫生洁具配套的节水型产品。

卫生间地漏除已标注外其它均为DN75,且水封深底不得小50mm。

3、管道敷设

(1)

除特别注明,所有管道的横管在室内部分为找平层或沿墙暗装,室外部分埋地安装,

其余管道均以暗装为宜。

(2)

给水立管穿楼板时,应设套管。安装在楼板内的套管,其顶部应高出装饰

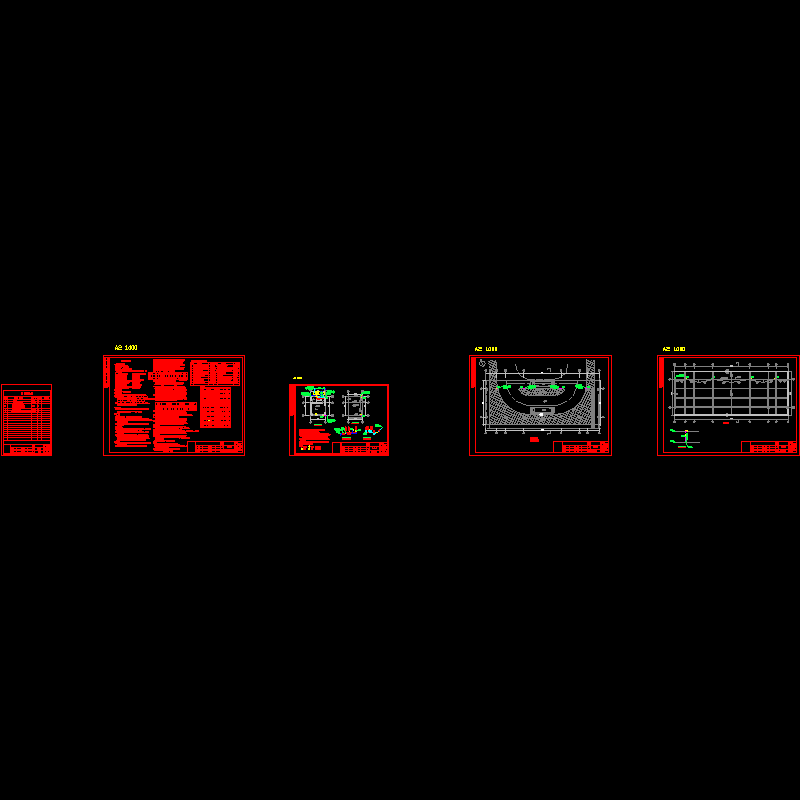

二、图纸展示

管理用房给排水平面图图注

管理用房卫生间排水轴测图

管理用房卫生间给水轴测图

管理用房天面排水平面图

管理用房首层给排水平面图
