4层框架结构水厂综合管理用房及门岗结构施工图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:32张
  • 设计年代:近代

附件详情

该项目是水厂给水管网工程(一级加压泵站)综合管理用房及门岗项目,管理用房4层,框架结构,建筑设计面积:1166.20平方米;总高度:14.4米,钢筋混凝土独立柱基,基础设计等级为丙级,抗震设防烈度为6度。
结构专业该资料包含:框架 结构设计说明 ,管理用房梁板柱结构图,楼梯图,门岗结构图。共计13张。
建筑专业该资料包含: 建筑施工图设计 说明,节能设计说明专篇,保温范围示意图,平面图,立面图,剖面图,楼梯大样,门岗平面、立面、剖面图共计19张图。
分享投稿时间:近几年5月。

基础 平面布置图

框架柱平面布置图

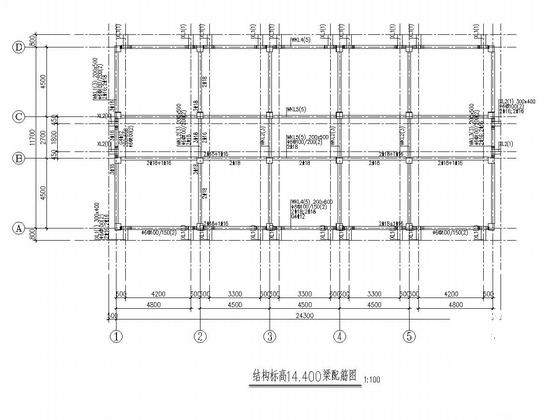

结构标高14.400梁配筋图

门岗结构图

四层平面图

门岗建筑图

结构标高7.200、10.800板配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 施工图纸管理 - 1
    施工图纸管理 - 1
  • 施工图纸管理 - 2
    施工图纸管理 - 2
  • 施工图纸管理 - 3
    施工图纸管理 - 3
  • 施工图纸管理 - 4
    施工图纸管理 - 4
  • 施工图纸管理 - 5
    施工图纸管理 - 5
  • 施工图纸管理 - 6
    施工图纸管理 - 6
  • 施工图纸管理 - 7
    施工图纸管理 - 7
以上是部分截图,请下载附件后查看完整高清内容
