4层检测站及其管理用房给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:3635.3平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:39张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,雨水系统,消防排水
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 排水体制:雨污分流
  • 雨水重现期:10年
  • 项目所在地:江苏

附件详情

  • 总平面图
  • 消防系统
  • 自喷系统图
  • 给排水平面图
  • 给排水系统图
  • 雨水系统图
  • 卫生间给排水大样图
  • 水泵房大样图
  • 水池进水给水系统图
  • 消防水泵给水系统图

附件详情

一、设计概况
1 一~四层为办公,一层部分为汽车库。工程总建筑面积约为3635.3平方米,建筑高度为18.90米。
2 该项目为建筑高度低于24米的设置集中空调系统的多层办公楼,需设置室内外消火栓消防给水系统、自动喷水灭火系统以及建筑灭火器。
3 该项目设计范围:(1)室内给水、排水;(2)消防给水及建筑灭火器配置;(3)建筑红线内室外给排水。
二、基该资料参数及相关说明
1.生活给水系统
(1)最高日生活用水量为11m3/d;最大时用水量为1.65m3/h。
(2)市政给水管网最低压力入户0.30MPa,自来水引入管引龙藏大道城市自来水管,管径为DN100,采用市政管网直供。
2.排水系统
(1)室外雨污水分流排放,雨水汇总后排入城市雨水管;污水汇总后排入城市污水管。污水采用伸顶通气单立管排水系统。
(2)最高日污水量为10m/d。
(3)雨水设计重现期P采用:建筑屋面10年,室外场地2年。暴雨强度公式参照南京地区
3.消防系统
本建筑一~四层为办公,一层部分为汽车库。建筑消防按照建筑的功能以及体量综合考虑。
(1)该项目消防给水系统设有:a.消火栓给水系统;b.闭式自动喷水灭火系统;
(2)消防用水量(3)消防水池容量按2小时室内外消火栓用水量与1小时自动喷水灭火系统用水量之和确定,一次火灾用水量为360m3。


排水平面图

泵房系统图

消防自喷系统图

排水平面图

车库排水平面

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

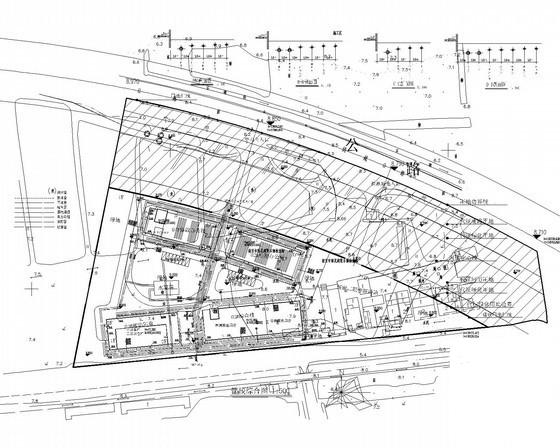

  • 4层检测站及其管理用房给排水CAD施工图纸 - 1
    第 1 张图

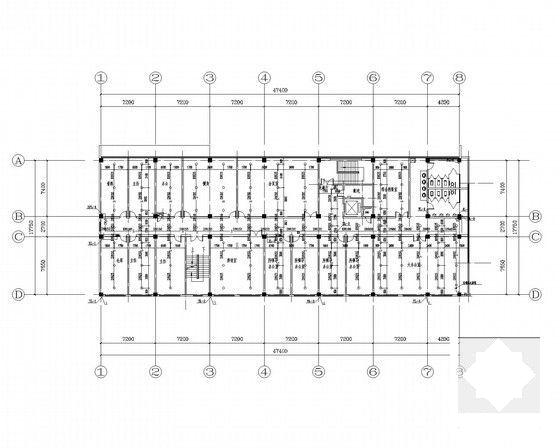

  • 4层检测站及其管理用房给排水CAD施工图纸 - 2
    第 2 张图

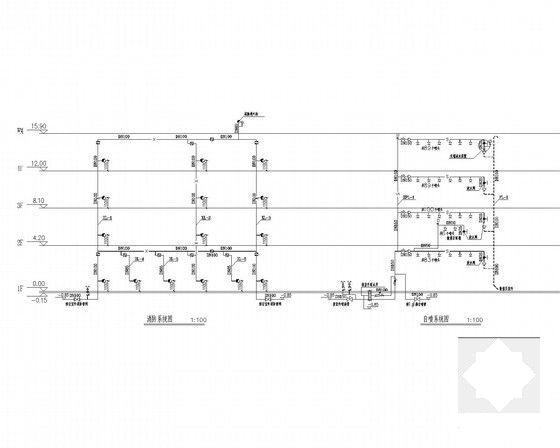

  • 4层检测站及其管理用房给排水CAD施工图纸 - 3
    第 3 张图

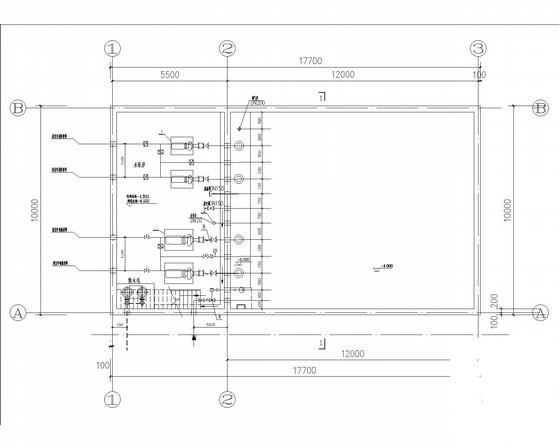

  • 4层检测站及其管理用房给排水CAD施工图纸 - 4
    第 4 张图

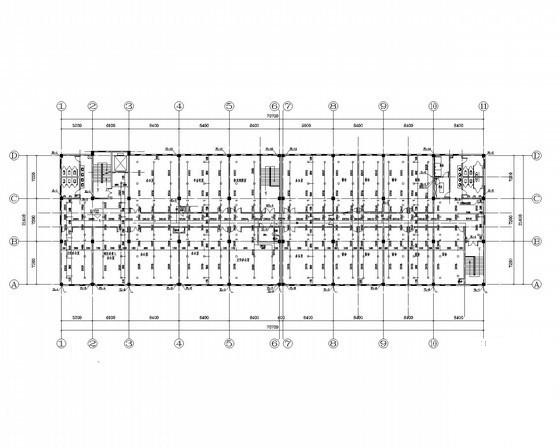

  • 4层检测站及其管理用房给排水CAD施工图纸 - 5
    第 5 张图
  • 4层检测站及其管理用房给排水CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
