公园管理用房、古建卫生间电气CAD施工图纸

附件详情

该项目为知名景区管理房和卫生间单体项目。设计范围包括: 照明平面图 ,电气平面图, 防雷接地 平面图, 强电 系统图,弱电系统图。设计时间为。


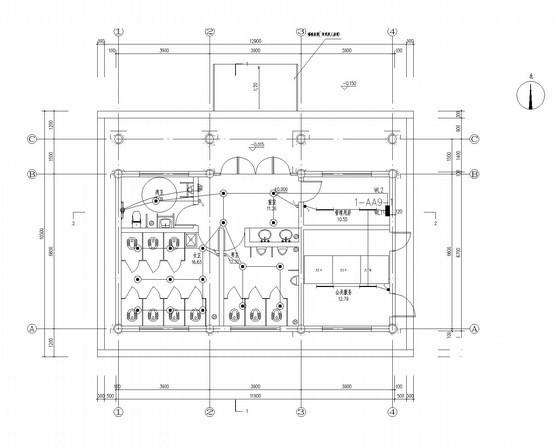

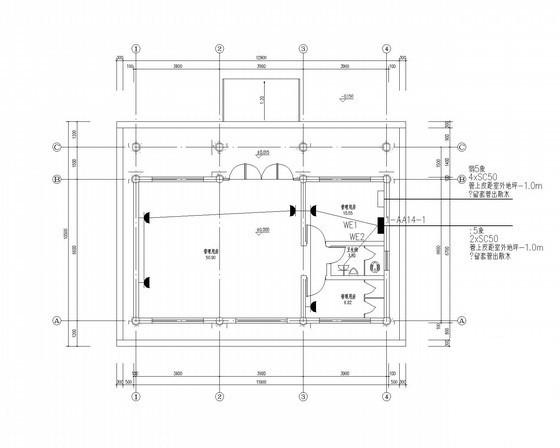

照明平面图

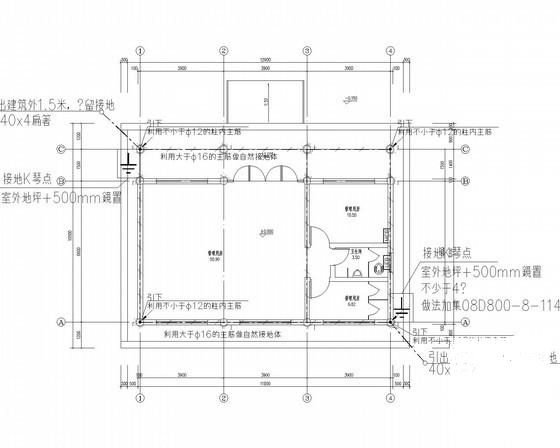

接地平面图

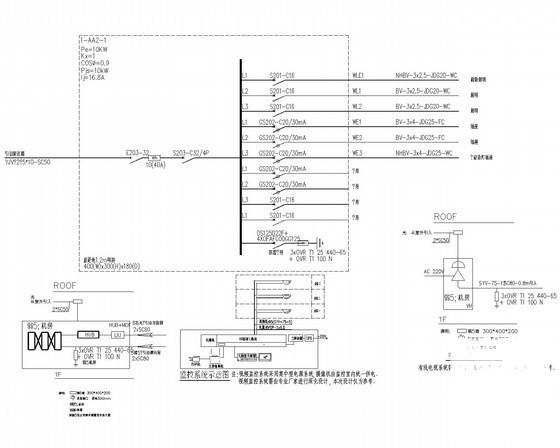

系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
