的别墅区2层物业管理用房建筑施工CAD图纸(总)

  • 别墅类别: 独栋别墅
  • 建筑高度:多层建筑
  • 图纸设计深度:施工图
  • 项目地址:上海
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:10张
  • 建筑面积:229.1平方米
  • 占地面积:120.71平方米
  • 建筑高度:6.2m
  • 地上层数:2层
  • 效果图:无

附件详情

总开间x进深:9.24x15.64米

资料包含:设计说明、材料做法表、各层平面图、立面图、剖面图、 楼梯详图 、卫生间详图、 节点详图 、门窗表、门窗大样


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

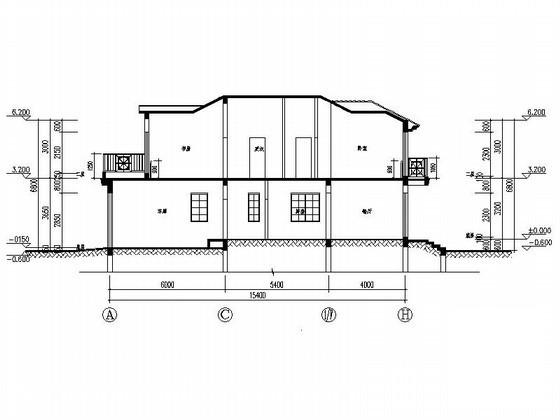

  • 的别墅区2层物业管理用房建筑施工CAD图纸(总) - 1
    第 1 张图

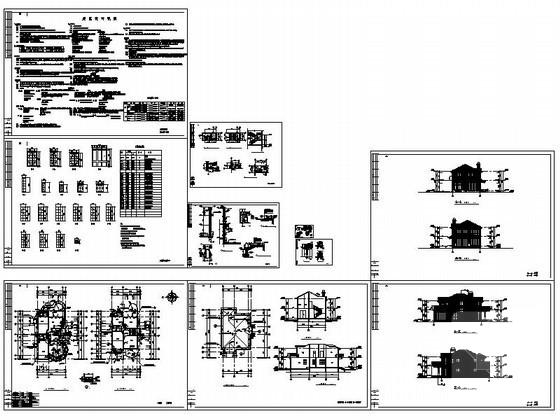

  • 的别墅区2层物业管理用房建筑施工CAD图纸(总) - 2
    第 2 张图

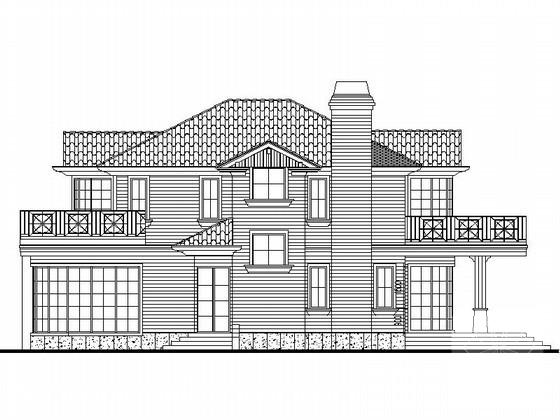

  • 的别墅区2层物业管理用房建筑施工CAD图纸(总) - 3
    第 3 张图

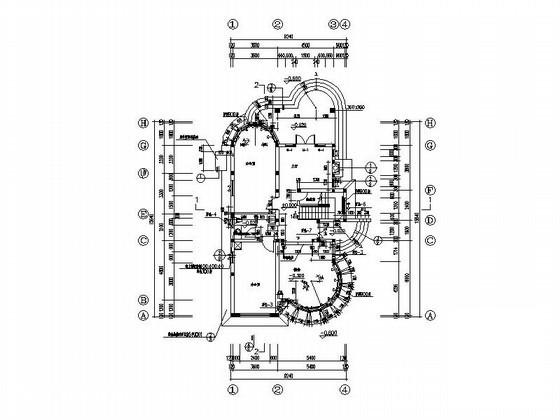

  • 的别墅区2层物业管理用房建筑施工CAD图纸(总) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
