两层框架结构会所改建建筑结构图

  • 建筑类别:娱乐
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.45kN/平方米
  • 地下室功能:设备用房
  • 参考图纸:13张
  • 设计年代:近代

附件详情

该项目是北京某会所项目,地上两层,框架结构,地下一层,抗震设防烈度为8度,场地为Ⅱ类,基础设计等级为丙级。
包括: 结构设计说明 ,基础平面图,地下一层墙柱配筋图,一层~屋顶柱配筋图,一层(地下室顶板)板配筋图,二层板配筋图,屋顶梁板配筋图,设备房(游泳池外)施工图,立面图等共计13张图。结构设计的问题(设计回复),会所改建工程图纸题答疑(已回复)等。
5月。

一层~屋顶柱配筋图

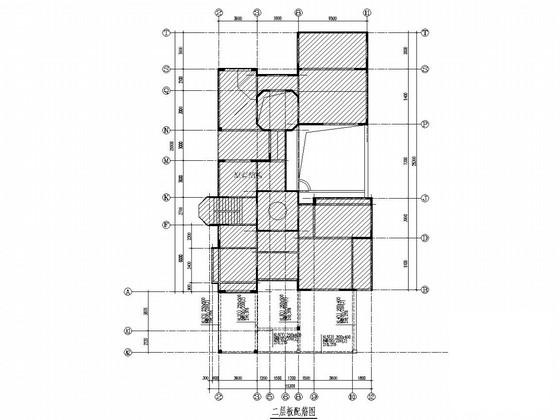

二层板配筋图

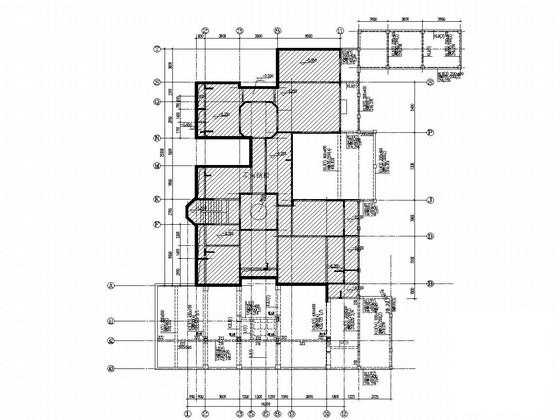

一层(地下室顶板)梁配筋图
