5层框架结构民工宿舍楼建筑结构水电CAD施工图纸

附件详情

该项目为某电站3号楼，民工宿舍A型楼;
建筑结构：五层框架结构，
建筑设计面积：4000平米；
建筑基底面积：800平米；
三级建筑工程，耐久年限30年，
建筑高度：17.35m,
七度抗震设防，二级耐火建筑，屋面防水等级三级。

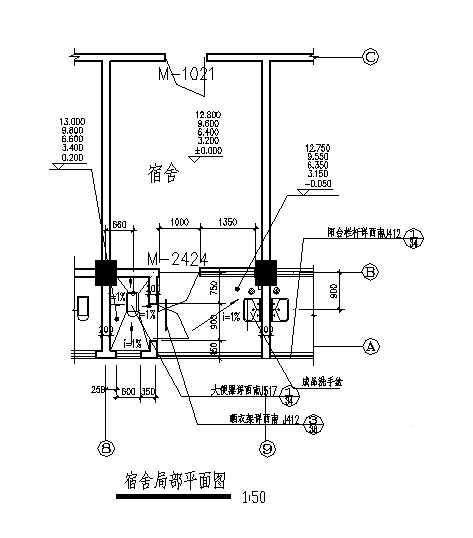

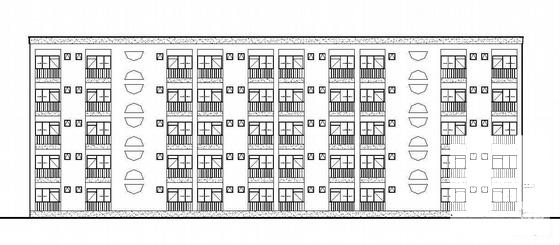

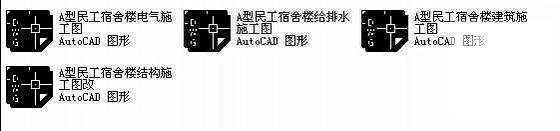

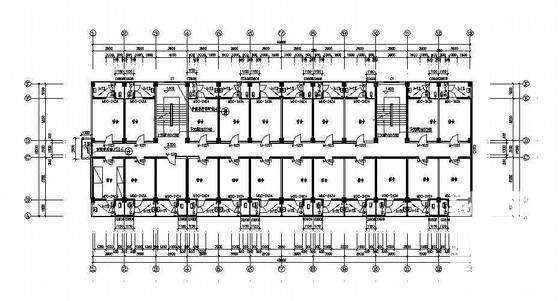

图纸内容包括 建筑施工图 、结构施工图、给排水施工图、电气施工图四个cad文档，具体囊括建筑设计总说明、建筑资料目录各工种施工图数量、选用主要标准图集、门窗统计表、平立剖面图、结施总说明及资料目录、各层基础图、各层梁配筋平面图、给排水消防 平面布置图 、 消防系统 图、电力平面图、 照明平面图 等等。
