等截面悬链线无铰拱桥工程CAD施工图纸设计51张

  • 位置:河南
  • 使用性:公路桥
  • 行车道位置:下承式桥
  • 承重构件受力情况:拱桥

附件详情

  • 说明
  • 工程数量总表
  • 总体布置图
  • 桥墩一般构造图
  • 桥墩帽钢筋构造图
  • 拱脚预埋钢筋构造图
  • 支座及预埋件布置图(一)~(二)
  • 桥墩墩身钢筋构造图
  • 桥墩承台钢筋构造图
  • 桥墩桩基钢筋构造图
  • 桥台一般构造图
  • 桥台桩基钢筋构造图
  • 桥台承台钢筋构造图
  • 桥台台身钢筋构造图
  • 桥台台帽钢筋构造图
  • 桥台耳墙钢筋构造图
  • 桥台背墙钢筋构造图
  • 上部构造图
  • 拱肋座标放样图(一)~(二)
  • 吊杆构造图
  • 锚下钢筋构造图
  • 横撑钢筋构造图
  • 拱肋钢筋构造图
  • 纵梁钢筋构造图
  • 系杆构造图(一)~(二)
  • 2#—12#横梁钢筋构造图
  • 1#横梁钢筋构造图
  • 行车道板钢筋构造图
  • 空心板构造图(一)~(二)
  • 中板钢筋构造图
  • 边板钢筋构造图
  • 空心板工程量表
  • 预应力钢筋构造图
  • 板端钢筋构造图
  • 桥面铺装构造图(一)~(二)
  • 搭板钢筋构造图
  • 防撞栏杆钢筋构造图
  • 伸缩缝构造图(一)~(二)

附件详情

设计标准:
1)桥面宽度:净-7.0 2×0.5防撞栏,主桥面全宽10.80m,引桥面全宽8.0m;
2)设计荷载:汽-20级,挂-100级;
3)桥面坡度:双向纵坡——0.3%,横坡——1.5%。
……
主桥为下承式等截面悬链线无铰拱,净跨径L0=48m,矢跨比1/4,拱轴系数m=1.347,两片拱肋向桥轴线方向倾斜,与竖直面成18°夹角,两拱肋之间设横撑,以增加其横向稳定。
引桥上部构造为16m后张预应力空心板,横桥向由6块空心板组成,横向按铰结处理,纵向桥面连续。主梁应力计入8cm桥面铺装共同受力。
……
共51张。

桥墩承台钢筋构造图

墩帽钢筋构造图

主跨上部构造图

总体图

引桥伸缩缝构造图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

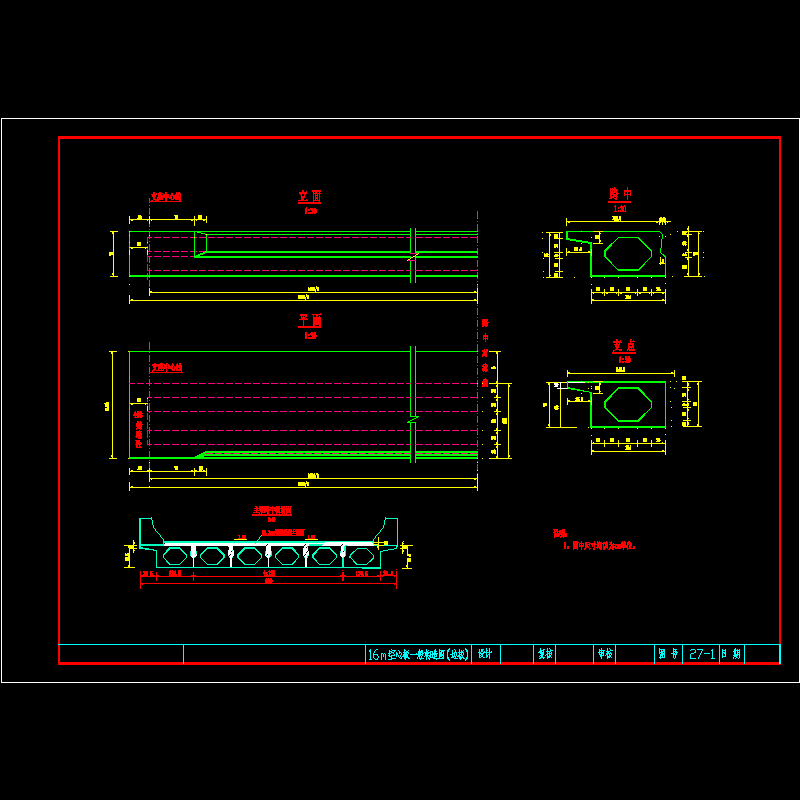

  • 主梁中板构造图-1.dwg
    主梁中板构造图-1.dwg

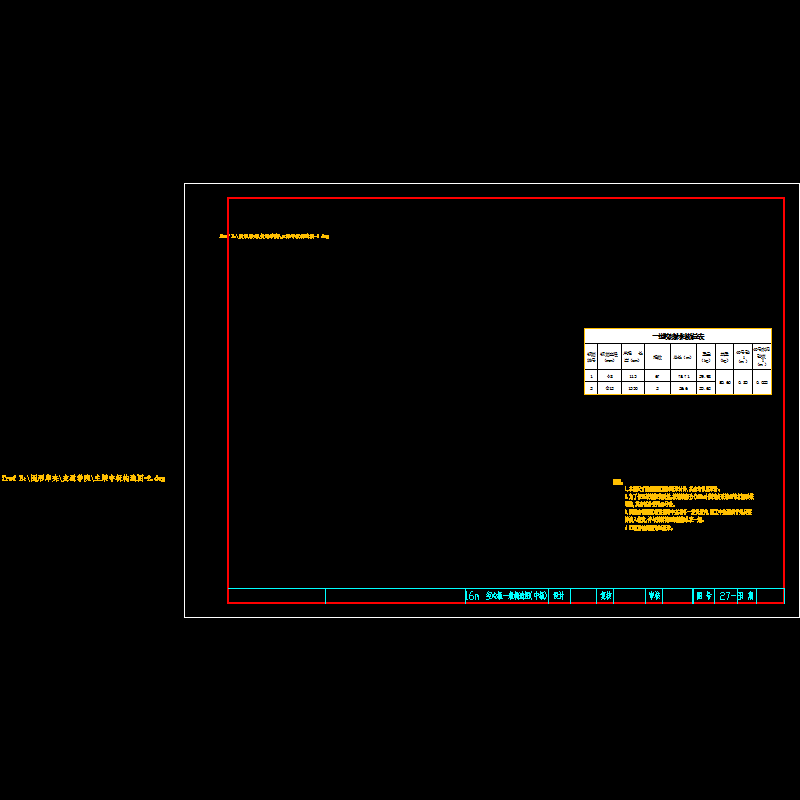

  • 主梁中板构造图-2.dwg
    主梁中板构造图-2.dwg

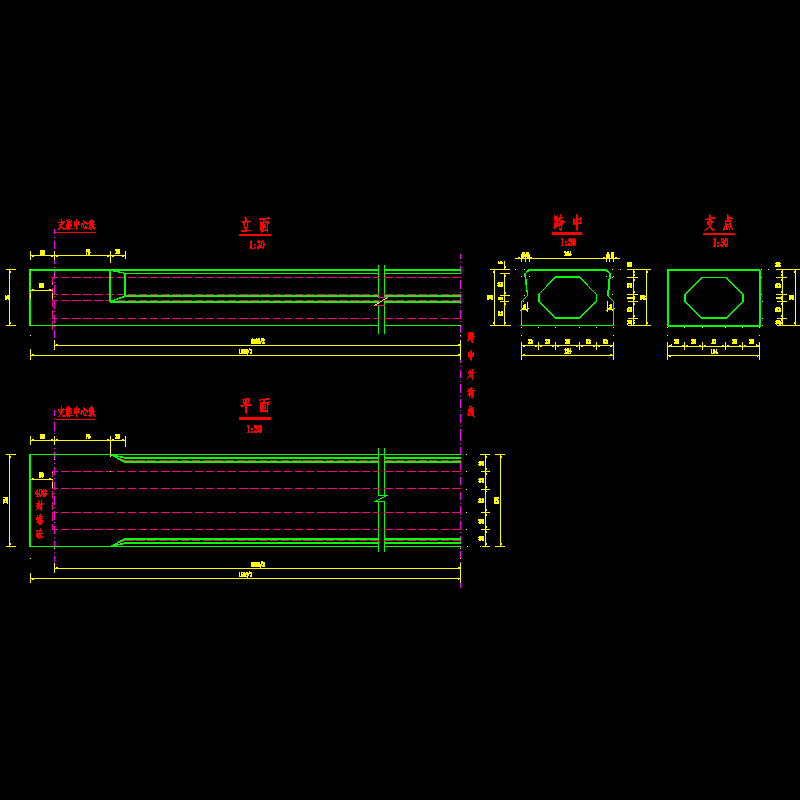

  • 主梁中板构造图.dwg
    主梁中板构造图.dwg
  • 主梁边板构造图.dwg
    主梁边板构造图.dwg

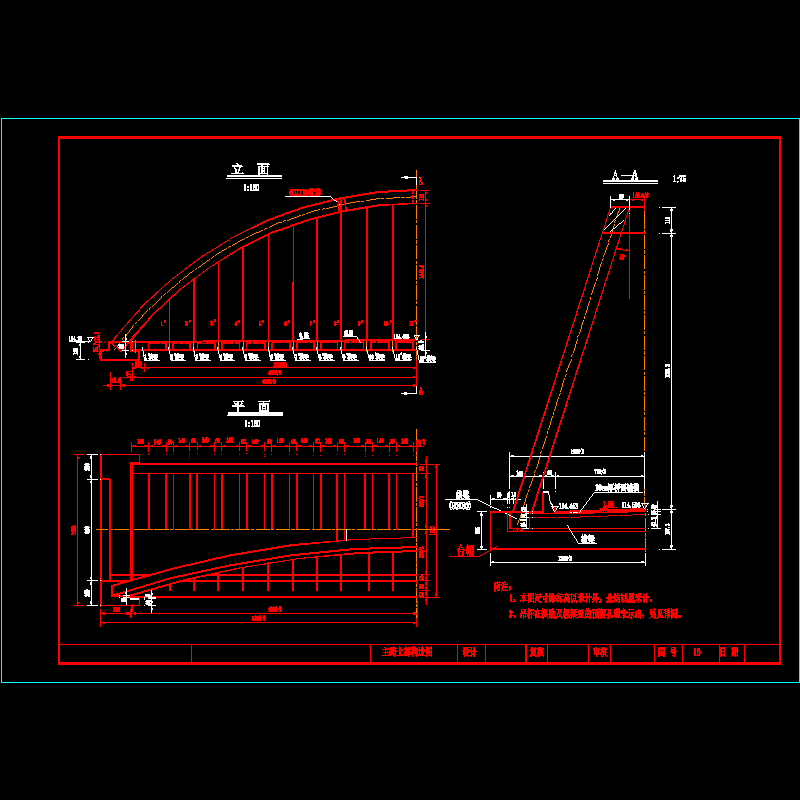

  • 主跨上部构造.dwg
    主跨上部构造.dwg
  • 总体图.dwg
    总体图.dwg
  • 板端部钢筋图.dwg
    板端部钢筋图.dwg
  • 纵梁钢筋.dwg
    纵梁钢筋.dwg
以上是部分截图,请下载附件后查看完整高清内容
