一跨1-18米钢筋混凝土空腹式无铰拱桥设计施工图纸构造图及布置图

  • 位置:河北
  • 设计年代:近代
  • 使用性:人行桥
  • 跨径大小和多跨总长:18m
  • 承重构件受力情况:拱桥
  • 使用年限:永久性桥
  • 材料类型:钢筋砼桥

附件详情

  • 设计说明
  • 桥位布置图
  • 桥型布置图
  • 上部结构构造总图
  • 主拱拱轴坐标放样图
  • 主拱配筋图2
  • 腹拱构造配筋图
  • 横墙及底梁构造配筋图
  • 桥台一般构造图
  • 桥台拱座钢筋构造图
  • 桥面系构造配筋图
  • 全桥主要材料及工程数量表
  • 附:
  • 施工图计算报告11页

附件详情

设计依据:《公路圬工桥涵设计规范》(JTG D61-近代);《公路桥涵设计通用规范》(JTG D60-近代)。
设计荷载:人群荷载: 4.3kPa;校验荷载:汽车,0.8※公路Ⅱ级。桥面宽度:0.48m栏杆+6.1m人行道+0.48m栏杆;桥梁中心线与河道中心线为正交,设计桥型为一跨钢筋混凝土无铰拱桥。桥梁上部结构采用空腹式拱桥,主拱圈跨径18m,矢高2.5m。桥横断面:宽7.06m,中间人行道6.1m,两侧护栏各宽0.48m。桥面不设横坡。纵坡为1%,竖曲线半径500m,利用纵坡排水。拱桥侧面用环氧砂浆粘镶面料石。桥头设置停留平台,从平台上设置梯道可以下到桥下的驳岸。栏杆采用木头栏杆,细部尺寸可以根据美观及安全适当调整。桥梁在桥台侧横墙上方设置2cm贯通伸缩缝,缝内填柔性材料。除伸缩缝外设置多处变形缝。
……
上部结构:主拱圈厚40厘米,采用C40钢筋混凝土结构,腹拱厚20厘米,采用C30钢筋混凝土结构,桥面铺装采用3厘米细粒式沥青混凝土+5厘米中粒式沥青混凝土;下面为22cm的钢筋混凝土铺装;再下面为拱桥填料,采用陶粒轻质混凝土,以减轻桥梁结构自重。
下部结构:桥梁下部采用U台。桥台后设置止推板,以抵抗水平推力。U台采用片石混凝土结构,在拱脚的位置采用C40混凝土。
……
共计12张,

桥型布置图

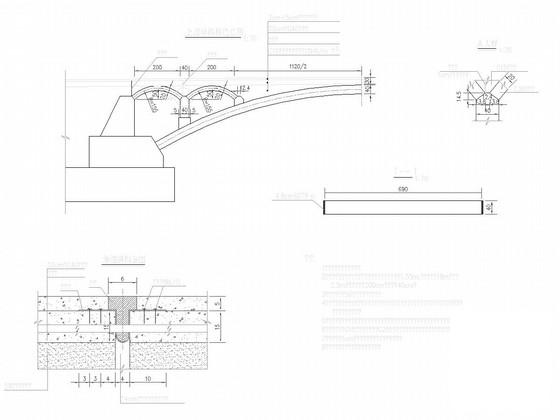

上部结构构造总图

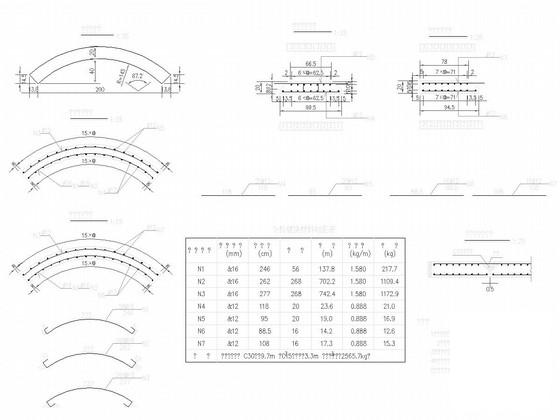

腹拱构造配筋图
