1-16m无铰石拱桥全套CAD施工图(9页图纸).dwg

附件详情

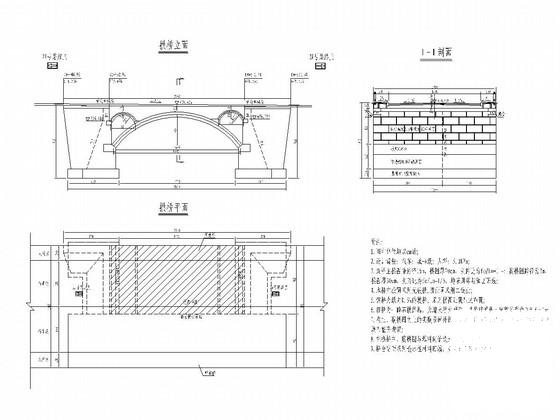

桥梁概况:
1.设计荷载:汽车:城-A级;人群:5.0KPa;
2.该桥主拱圈净跨径16m,拱圈厚70cm,矢跨比为fo/Lo=1/4;腹拱圈跨径为3m,拱圈厚30cm,矢跨比为fo/Lo=1/3,均采用等截面圆弧线;
3.本桥主拱圈采用无铰拱,腹拱圈采用二铰拱;
4.该桥为纵向0.5%的坡桥。采用拱圈正置型式布置;
5.该桥为一跨石拱结构,为增大桥台刚度,其基础须嵌入完整基岩内≥0.6~1m;
6.在主、腹拱圈之上的实腹段两外侧各修建一排1m宽的侧墙,侧墙采用M7.5浆砌块石整齐砌筑;
7.在拱桥主、腹拱圈与填料间铺设FYT-1防水涂料;
8.桥台背面采用透水性材料回填,必要时设置盲沟排水。
......
,共9张。

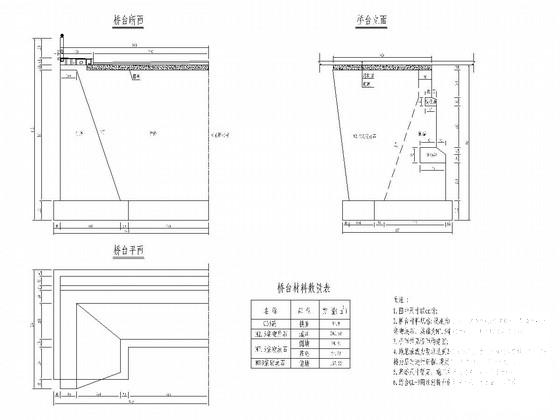

U型桥台尺寸图

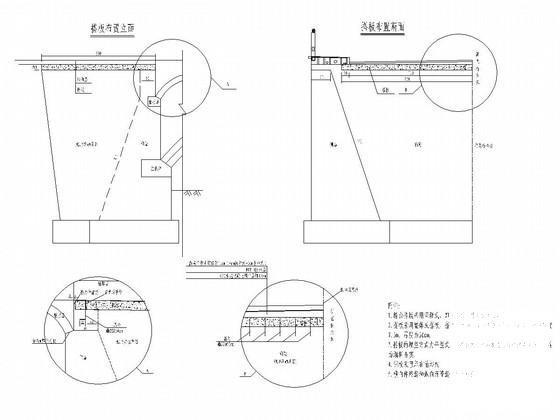

桥台搭板构造图

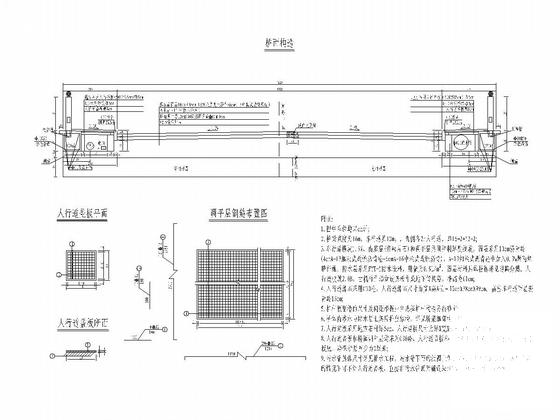

桥面构造

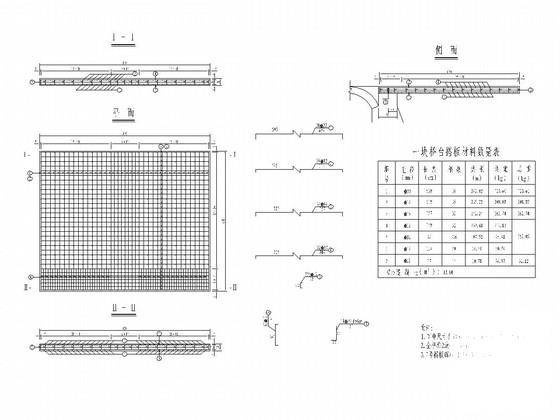

桥台搭板配筋图
