105m等截面悬链线无铰箱型拱桥设计CAD图纸（52张）
本桥为净跨径105米,矢跨比1/7的等截面悬链线无铰箱型拱桥。拱圈高度为1.8米,拱轴系数为1.543,拱箱全宽8.4米.；拱上构造采用排架盖梁上置纵向桥面板，跨径为7.26米。 ...... 1、桥面宽度：净7.0米 2×2.0米人行道。 2、设计荷载：汽车—20级、挂车—100。 3、设计地震烈度：Ⅵ度 ...... 设计于2004年，共52张CAD设计图。
以下是附件的其中一部分截图，共22张，您也可以 搜索 更多您想要的资源
-

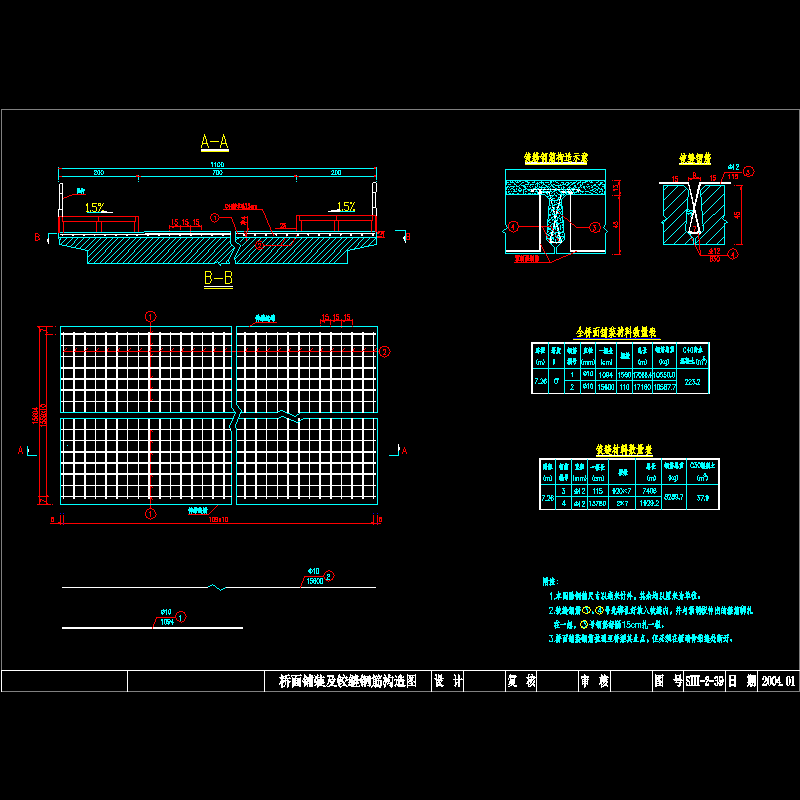

15-桥面铺装及铰缝钢筋构造图.dwg -
7.26m一般实心板中板配筋图.dwg -

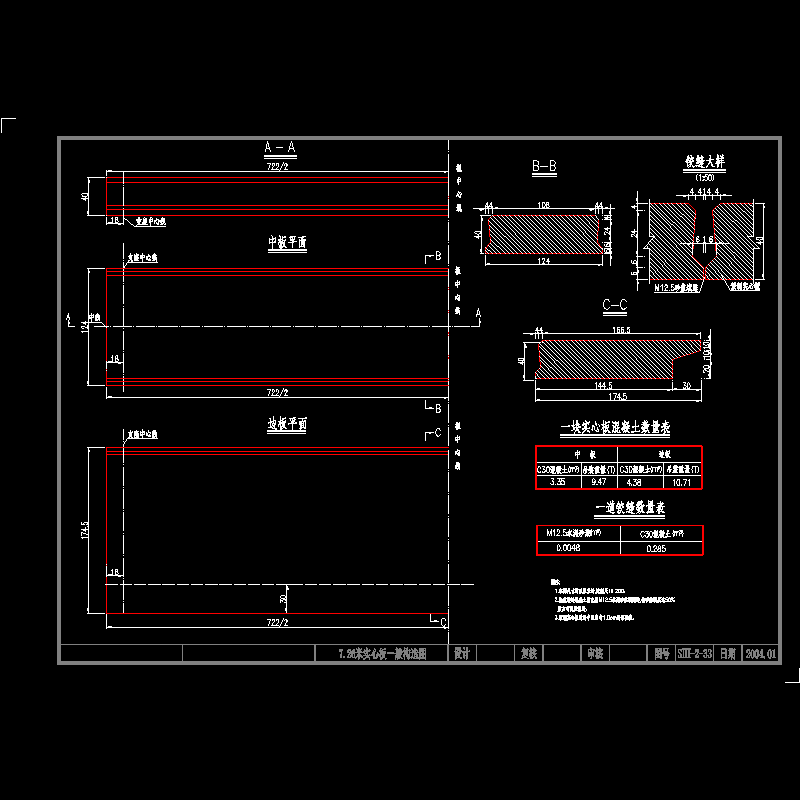

7.26m实心板构造图.dwg -

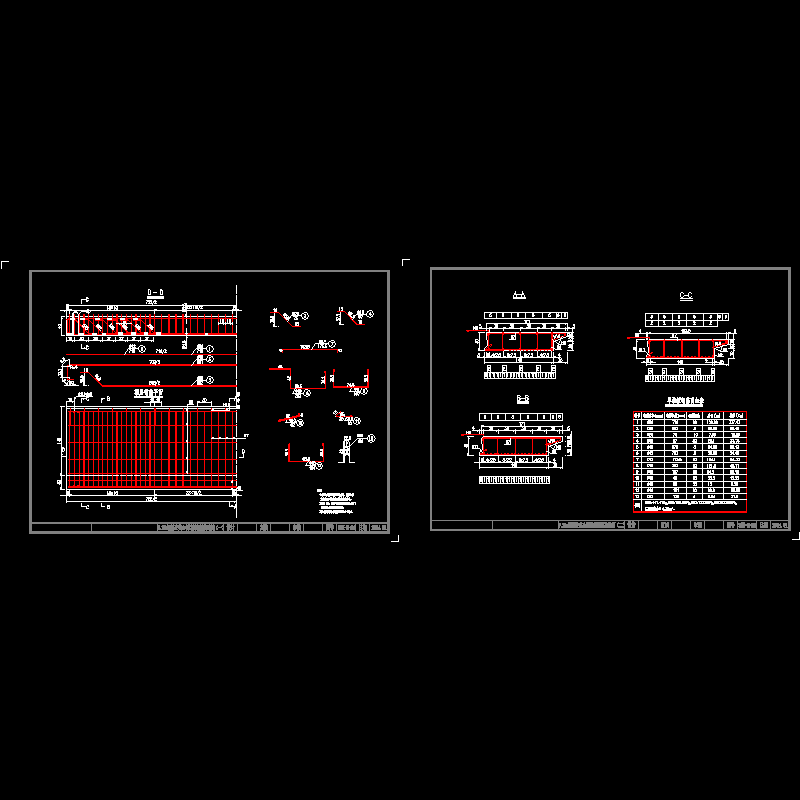

7.26m实心边板配筋图.dwg -

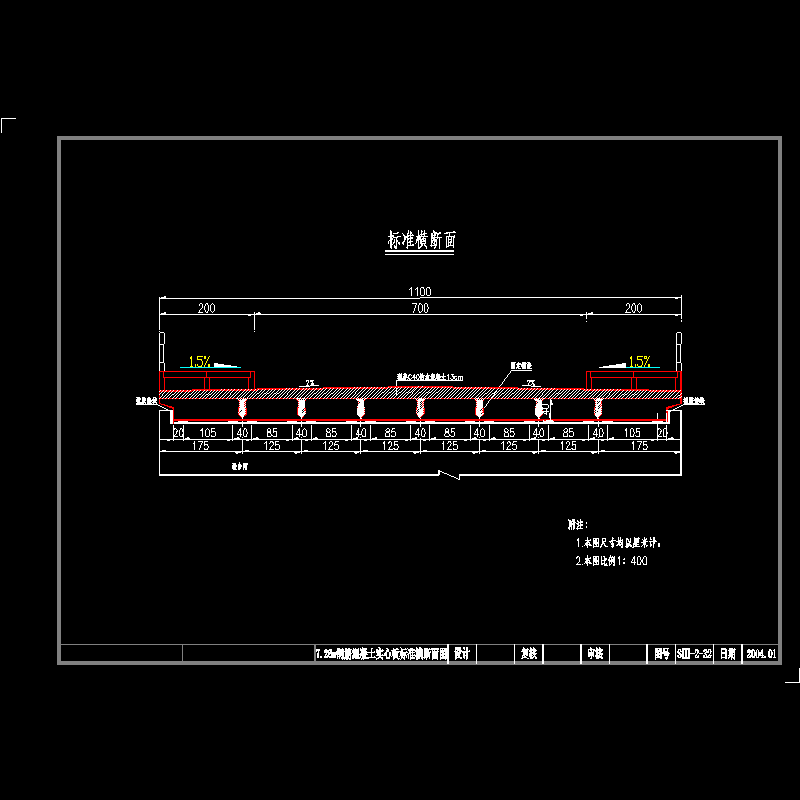

7.26m钢筋混凝土实心板标准横断面图.dwg -
主拱圈坐标图.dwg -
台帽钢筋构造图.dwg
-
工程数量表.dwg
-
拱上建筑加载程序图.dwg
-
拱上横梁钢筋结构图.dwg
-
拱圈钢筋构造图.dwg
-
拱座基座钢筋结构图.dwg
-
搭板.dwg
-
支座及垫石布置图.dwg
-
栏杆及人行道.dwg
-
桥位平面图.dwg
-
桥台构造图.dwg
-
桥型布置图.dwg
-
桥面连续结构钢筋布置图.dwg
-
泄水管构造图.dwg
-
涵洞图.dwg
-
锥坡.dwg
以上是部分截图，请下载附件后查看完整高清内容
