市政主跨240米中承式悬链线钢管混凝土拱桥竣工图纸

  • 使用性:公路桥
  • 跨径大小和多跨总长:1130.029m
  • 行车道位置:中承式桥
  • 承重构件受力情况:拱桥
  • 使用年限:永久性桥
  • 材料类型:钢筋砼桥

附件详情

【项目概要】
道路等级:城市快速路 设计速度:80km/h
车道布置:双向六车道 桥梁长度:1130.029米
主跨跨径:240米 矢跨比:1/5
拱轴线:悬链线 共轴系数:m=1.5
通航要求:内河三级航道 通航净空:180×10米
主桥形式:中承式钢管混凝土拱桥,拱肋为钢管混凝土桁架结构
引桥:33米预应力混凝土 简支T梁 、20米预应力混凝土简支空心板
【施工方法】
1.主桥上构钢管砼桁架拱拟采用缆索吊装方法施工;2.每条拱肋钢管桁架分若干段在工厂加工好船运至工地吊装、扣挂,直至合拢成拱;3.在上下钢管弦杆中泵送灌注砼形成钢管砼桁架拱,再依设计程序安装吊杆、横梁、行车道板及桥面系,在安装桥面行车系过程中,分批张拉系杆,以平衡主拱推力;4.整个拱肋施工及桥面加载过程中各步骤均要求对称于主拱均衡、同步进行。
【图纸内容】
总体布置竣工图;主拱肋构造图;系杆导轮及保护箱;人行道T形梁设计图;全桥桥面铺装;桥面纵横梁布置竣工图;桥面系梁板布置图;肋间横梁牛腿构造图;光纤保护箱布置图;拱肋内横隔构造图;拱肋吊装接头构造竣工图;隔仓板构造图……共51张CAD图纸


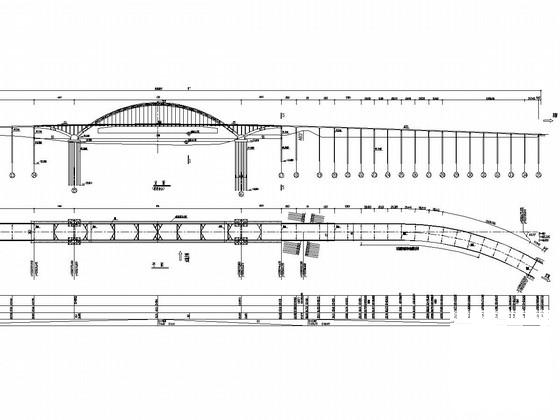

总体布置竣工图

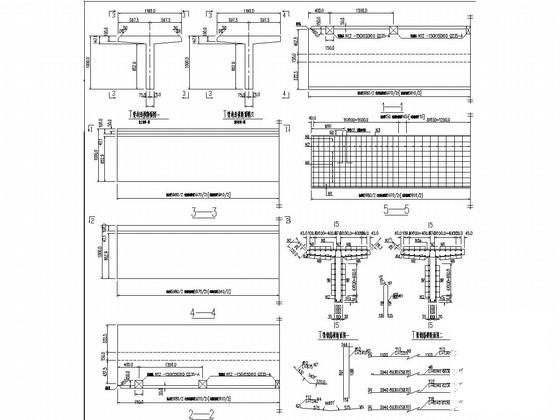

人行道T形梁设计图

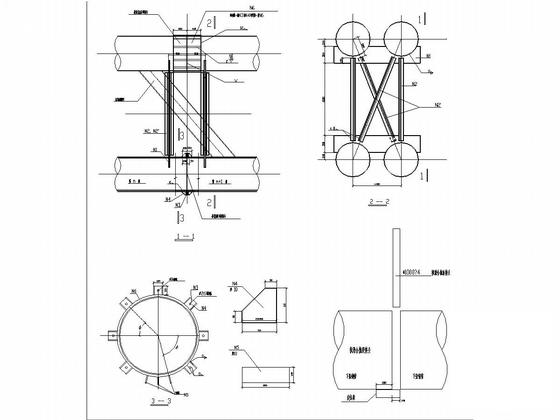

拱肋吊装接头构造竣工图

光纤保护箱布置图

肋间横梁牛腿构造图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 钢管混凝土拱桥图纸 - 1
    钢管混凝土拱桥图纸 - 1
  • 钢管混凝土拱桥图纸 - 2
    钢管混凝土拱桥图纸 - 2
  • 钢管混凝土拱桥图纸 - 3
    钢管混凝土拱桥图纸 - 3
  • 钢管混凝土拱桥图纸 - 4
    钢管混凝土拱桥图纸 - 4
  • 钢管混凝土拱桥图纸 - 5
    钢管混凝土拱桥图纸 - 5
  • 钢管混凝土拱桥图纸 - 6
    钢管混凝土拱桥图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
