预应力现浇连续箱梁高架桥设计CAD图纸

资料简介
赚取积分

附件详情

全桥工程数量数量表
1.桥型总体布置图
2.桥面铺装构造图
3.第一联一般构造图
4.第二联箱梁构造图
5.第三联箱梁构造图
6.第一联预应力
7.第二联预应力
8.第三联预应力
9.第一联箱梁普通钢筋构造
10.第二联箱梁普通钢筋构造
11.第三联箱梁普通钢筋构造
12.横梁钢筋构造
13.桥墩一般构造
14.桥墩盖梁钢筋构造
15.桥墩墩身钢筋构造(圆柱)
16.桥墩承台钢筋构造
17.桥墩桩柱钢筋构造
18.桥墩基桩钢筋构造
19.桥台一般构造
20.桥台耳墙及背墙钢筋构造
21.桥台盖梁钢筋构造
22.桥台台身钢筋构造
23.桥台承台钢筋构造
24.桥台基桩钢筋构造
25.支座垫块挡块钢筋构造
26.支座布置示意
27.支座构造
28.行车道伸缩缝构造
29.护栏钢筋构造
30.排水构造
31.桥头搭板钢筋构造
32.锥坡一般构造
33.灌注桩内超声波检测管布置

附件详情

1、本图尺寸除桩号、标高以米计外，余均以厘米为单位。
2、设计荷载：公路-Ⅰ级。
3、本桥所在地区动峰值加速度为0.10g。
4、本桥上部跨径组合：（20 3×25 20） 2×（3×35）m，采用预应力混凝土现浇连续箱梁；下部采用柱式墩，柱式和肋式台，钻孔灌注桩基础。
5、本桥在0号、11号台处各设一道D80型毛勒式伸缩缝，在5、8号过渡墩处设一道D160型毛勒式伸缩缝。
6、本桥桥头设8米长搭板，图中未示。
7、本桥桩基础均为嵌岩桩，桩长依据地质资料确定。如地质资料与实际情况不符，应根据具体情况调整桩长。
8、本桥设计线为路线设计线，立面图为沿路线设计线展开图。
9、由于部分钻孔偏离桥轴线，地质纵断面与桥轴线处地面线高程略有不同，施工单位施工时予以注意。

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源

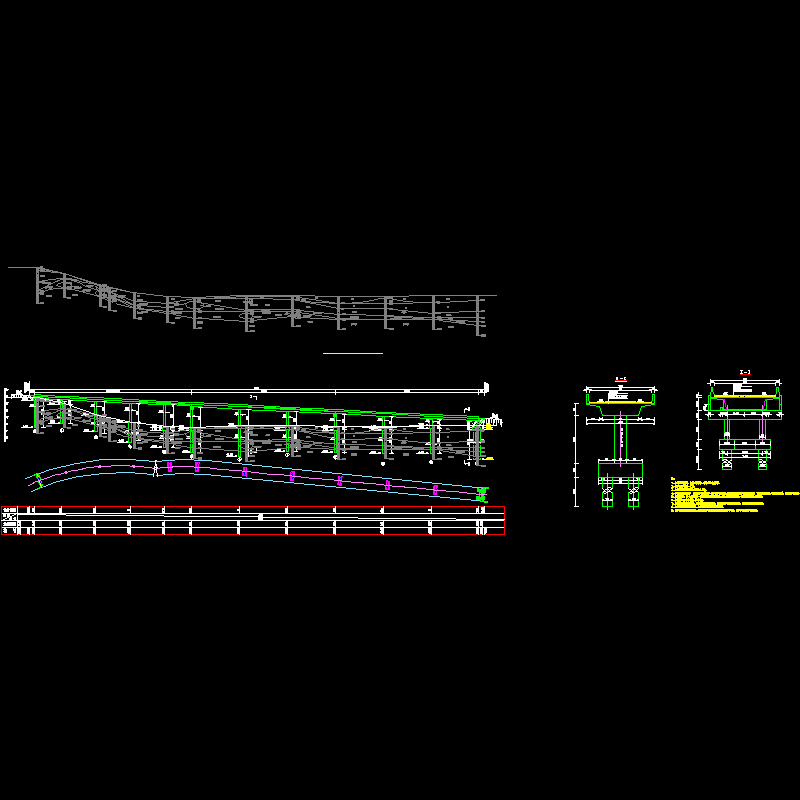

003桥型总体布置.dwg

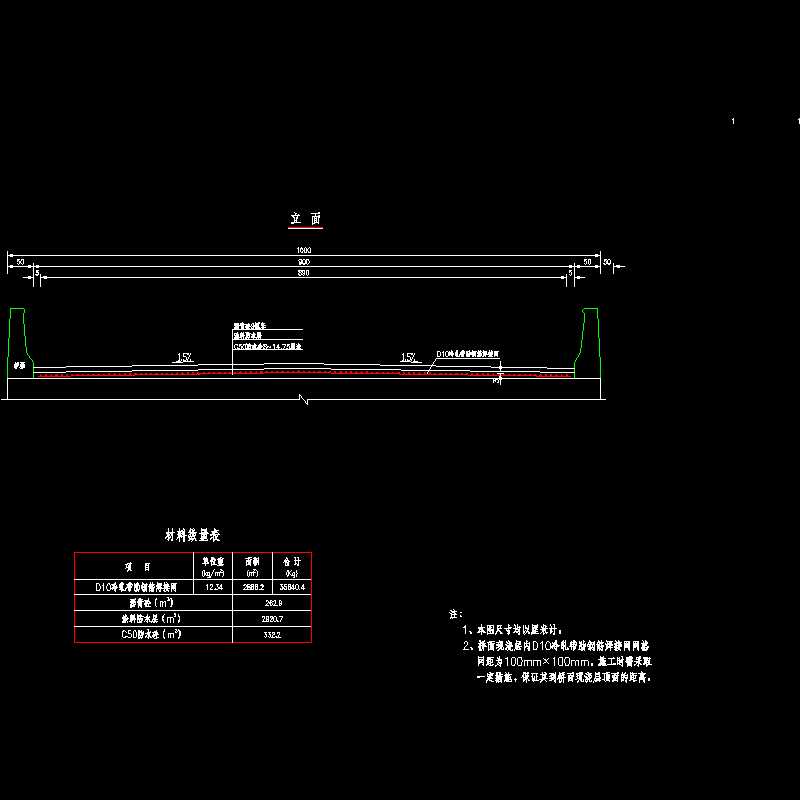

004桥面铺装构造.dwg
006第一联一般构造.dwg
007第二联箱梁构造.dwg
008第三联箱梁构造.dwg
009第一联预应力.dwg
010第二联预应力.dwg
011第三联预应力.dwg

以上是部分截图，请下载附件后查看完整高清内容
