1-25m现浇预应力混凝土简支箱梁设计CAD图纸

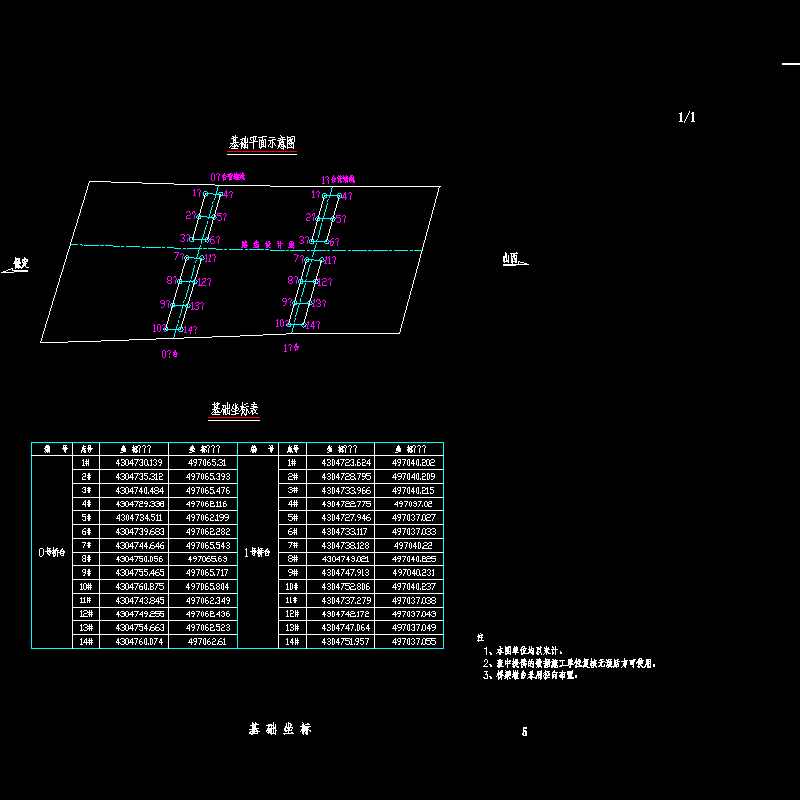

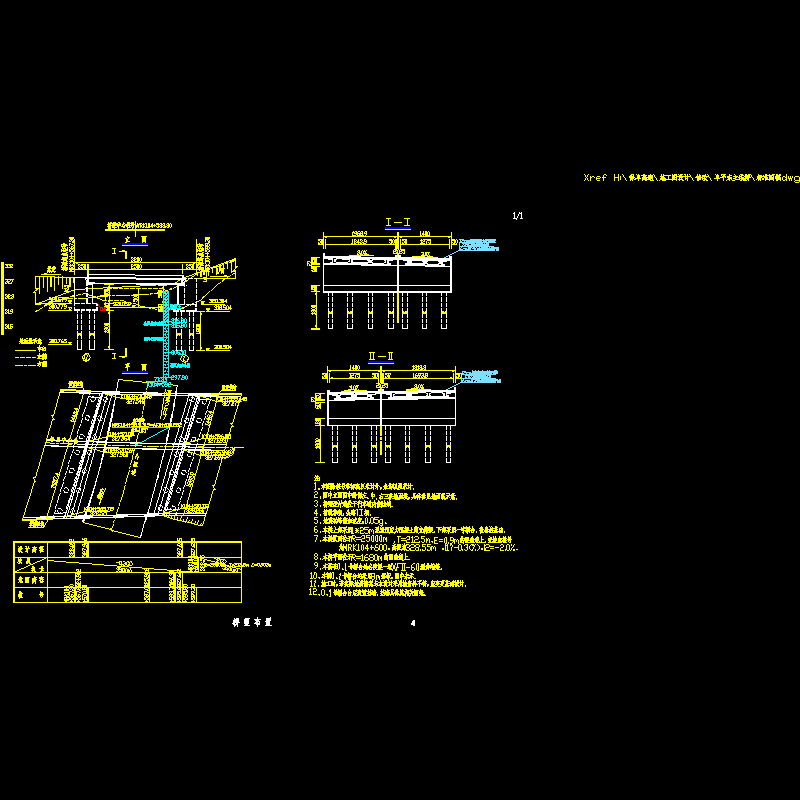

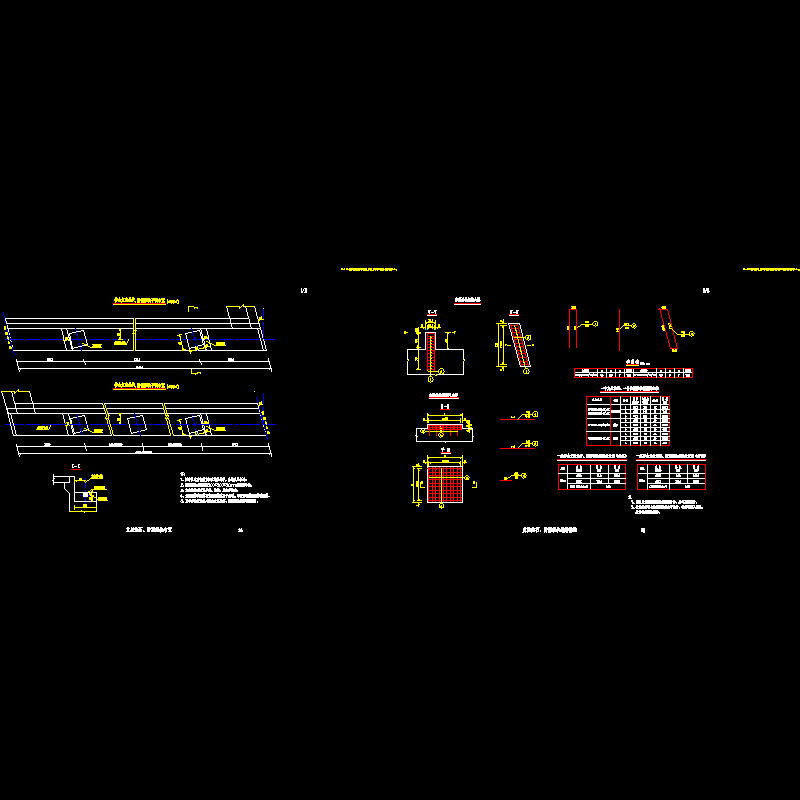

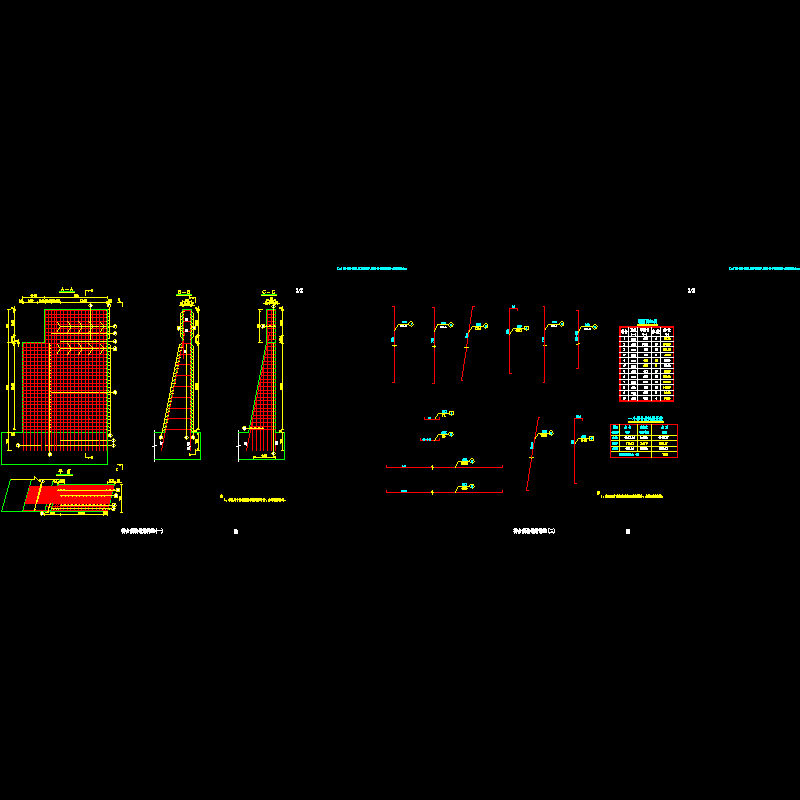

采用1-25m现浇预应力混凝土简支箱梁。下部采用一字桥台，嵌岩桩基础。 　　1 设计说明 　　2 全桥主要材料及工程数量表 　　3 工程地质纵断面 　　4 桥型布置 　　5 墩台基础坐标 　　6 上部结构典型横断面 　　7 左幅桥箱梁一般构造（一）～（二） 　　8 左幅桥预应力钢束构造（一）～（三） 　　9 左幅桥箱梁普通钢筋构造（一）～（四） 　　10 左幅桥端横梁钢筋构造（一）～（三） 　　11 左幅桥封锚钢筋构造 　　12 右幅桥箱梁一般构造（一）～（二） 　　13 右幅桥预应力钢束构造（一）～（三） 　　14 右幅桥箱梁普通钢筋构造（一）～（五） 　　15 右幅桥端横梁钢筋构造（一）～（六） 　　16 右幅桥封锚钢筋构造 　　17 护栏一般构造 　　18 护栏钢筋构造（一）～（二） 　　19 伸缩缝一般构造 　　20 桥面排水构造（一）～（二） 　　21 桥台一般构造（一）～（二） 　　22 桥台前墙钢筋构造（一）～（十二） 　　23 桥台侧墙钢筋构造（一）～（二） 　　24 支座垫石、防震挡块布置 　　25 支座垫石、防震挡块钢筋构造 　　26 桥台承台钢筋构造（一）～（三） 　　27 桥台桩基钢筋构造 　　28 搭板钢筋构造（一）～（九） 　　29 支座平面布置 　　30 支座构造（一）～（四）
