分离双幅形式桥梁CAD施工方案图纸设计(预应力连续箱梁)

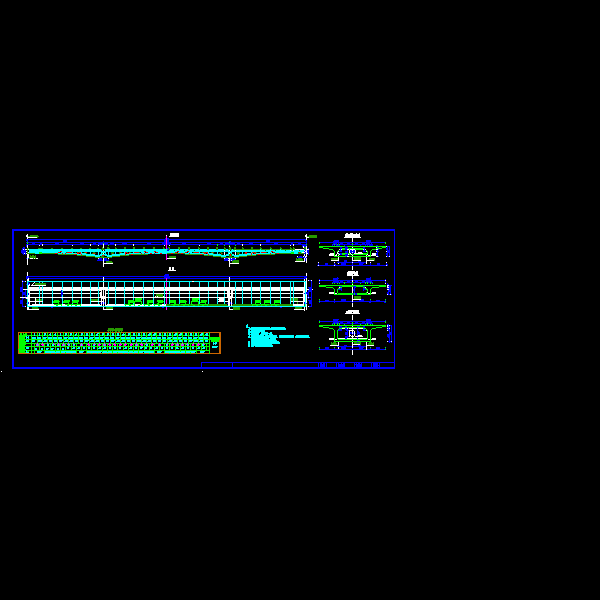

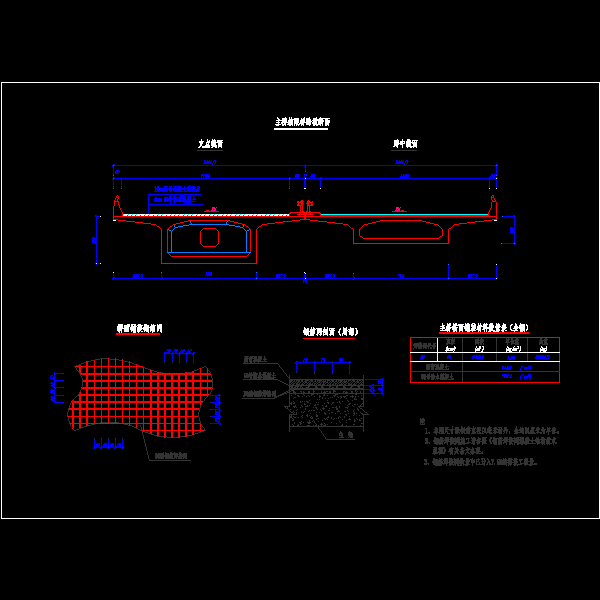

结构型式：全桥纵向采用分离双幅形式，桥跨布置本桥主桥采用变高度预应力连续箱梁，引桥采用30米箱形组合连续梁;桥跨布置为: 　　2x(5x30) (30 7x50 30) 2x(6x30) 　　主桥为双幅九跨预应力混凝土变高度直腹板连续箱梁，单箱单室。其跨度根据结构合理搭配及计算确定，布置为30ｍ（边跨） 7x50ｍ（中跨） 30ｍ（边跨）。箱梁顶板宽12.95ｍ，底板宽7ｍ。梁高在主墩处为3.2ｍ、在过渡墩处为1.8ｍ。主跨跨中处梁高为1.8ｍ。箱梁底板厚度和梁高主要按二次抛物线变化。单幅桥面2％的单向横坡通过箱梁的整体旋转来实现。主桥下部主墩为钢筋混凝土双柱式桥墩，墩柱直径2.0m，基础采用直径2.2ｍ钻孔灌注桩基础，按摩擦桩设计。引桥均为双幅30ｍ预应力混凝土等高度箱形组合连续梁（小箱梁）。每幅设四片梁，梁高1.6ｍ。箱形组合连续梁按先简支后连续设计.全线引桥桥面2%的单向横坡通过调整箱形梁翼缘板来设置。引桥下部各墩采用钢筋混凝土双圆柱式桥墩(有盖梁)。墩柱直径按墩高和受力情况采用1.40ｍ， 桩基直径采用1.60ｍ，桥台采用肋板式桥台，桥台侧墙长度3.0米，桩基采用直径1.2ｍ钻孔灌注群桩基础。 　　共有图纸93张，具体内容见稿件内部
