162×2016m现浇预应力箱形连续梁桥上部构造通用图纸87张.dwg

附件详情 路基宽度(W=7.5米): 桥型布置图 箱梁一般构造(一)~(二) 箱梁预应力钢束构造(一)~(六) 箱梁梁端预应力束封锚及锚下钢筋构造 箱梁普通钢筋构造(一)~(四) 箱梁人孔加强钢筋构造 中横梁钢筋构造 端横梁钢筋构造 桥面铺装钢筋构造 路基宽度(W=8.5米): 桥型布置图 箱梁一般构造(一)~(二) 箱梁预应力钢束构造(一)~(六) 箱梁梁端预应力束封锚及锚下钢筋构造 箱梁普通钢筋构造(一)~(五) 箱梁人孔加强钢筋构造 中横梁钢筋构造 端横梁钢筋构造 桥面铺装钢筋构造 路基宽度(W=10米): 桥型布置图 箱梁一般构造(一)~(二) 箱梁预应力钢束构造(一)~(六) 箱梁梁端预应力束封锚及锚下钢筋构造 箱梁普通钢筋构造(一)~(五) 箱梁人孔加强钢筋构造 中横梁预应力钢束构造 中横梁预应力束封锚及锚下钢筋构造 中横梁钢筋构造(一)~(二) 端横梁钢筋构造(一)~(二) 桥面铺装钢筋构造 路基宽度(W=12米): 桥型布置图 箱梁一般构造(一)~(二) 箱梁预应力钢束构造(一)~(六) 箱梁梁端预应力束封锚及锚下钢筋构造 箱梁普通钢筋构造(一)~(五) 箱梁人孔加强钢筋构造 中横梁预应力钢束构造 中横梁预应力束封锚及锚下钢筋构造 中横梁钢筋构造(一)~(二) 端横梁钢筋构造(一)~(二) 桥面铺装钢筋构造

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源

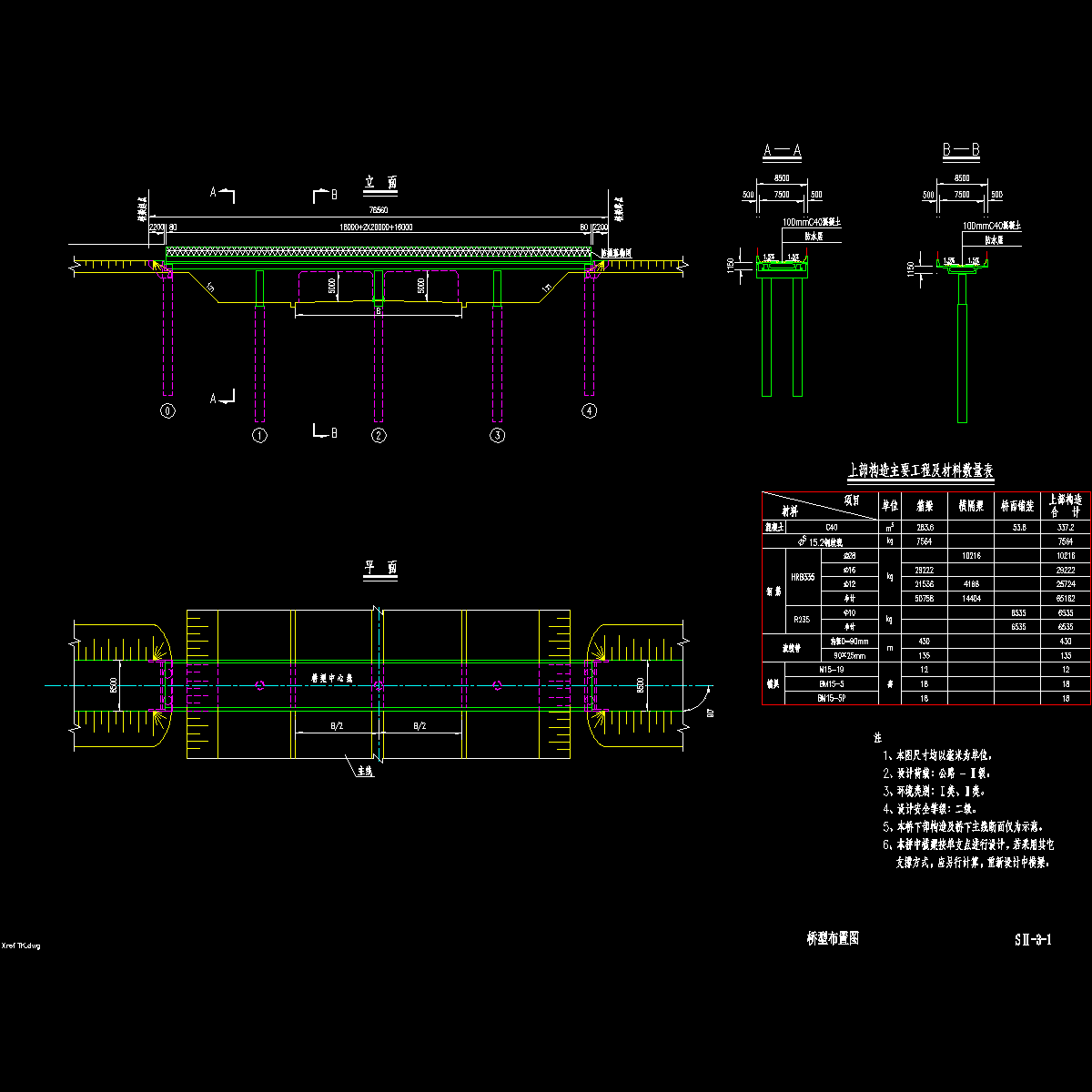

  • 01桥型图.dwg
    01桥型图.dwg

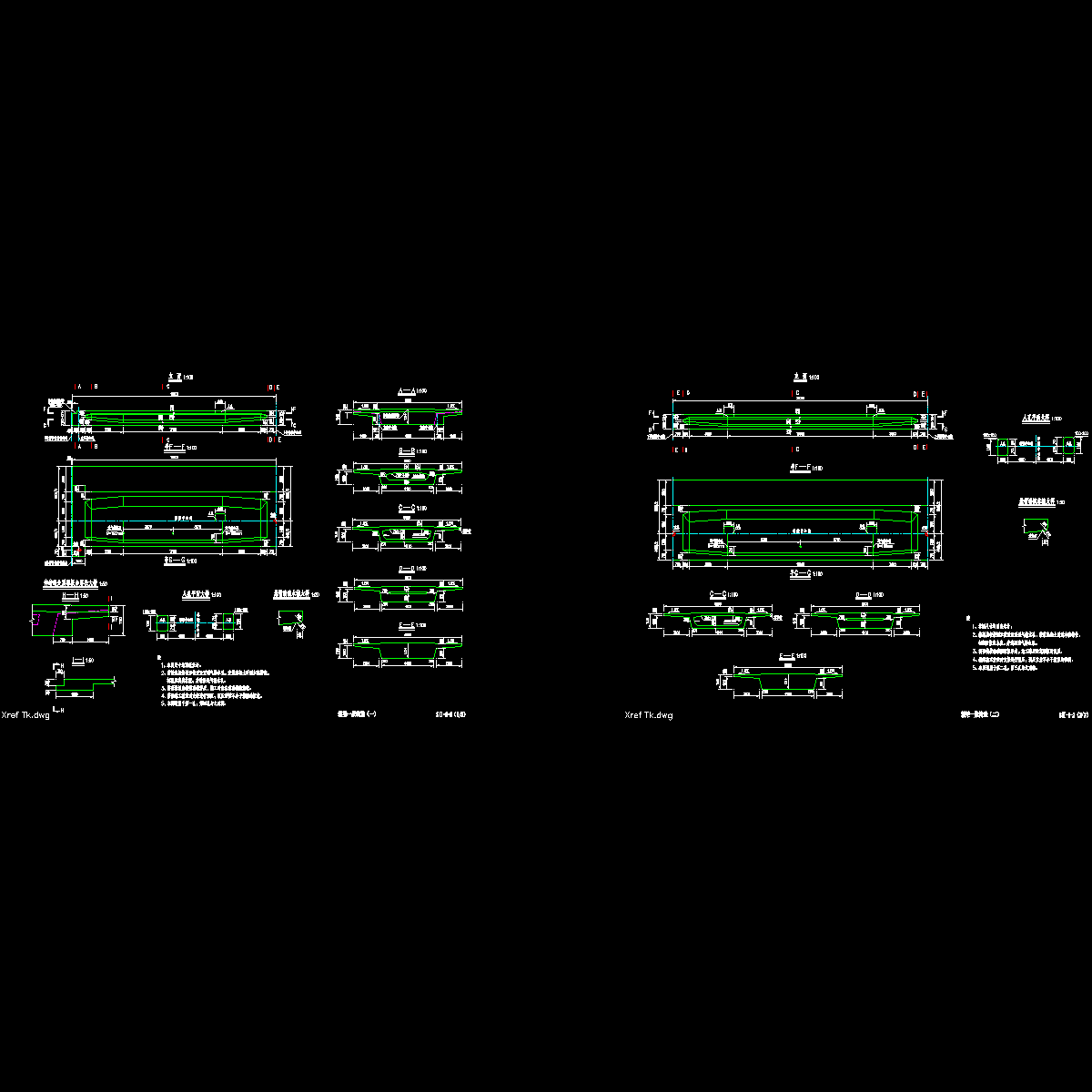

  • 02箱梁一般构造图(一).dwg
    02箱梁一般构造图(一).dwg

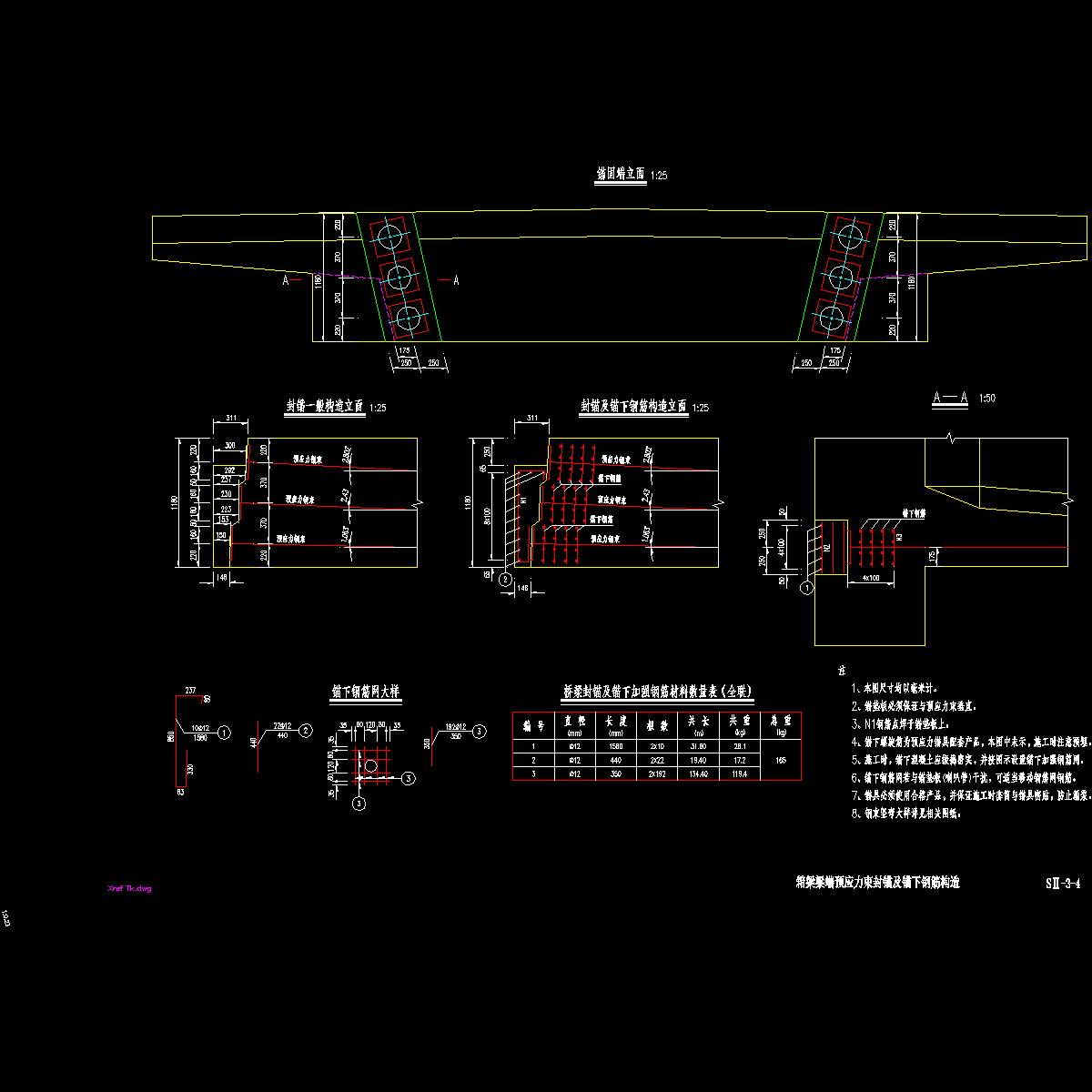

  • 04箱梁梁端预应力束封锚钢筋构造.dwg
    04箱梁梁端预应力束封锚钢筋构造.dwg

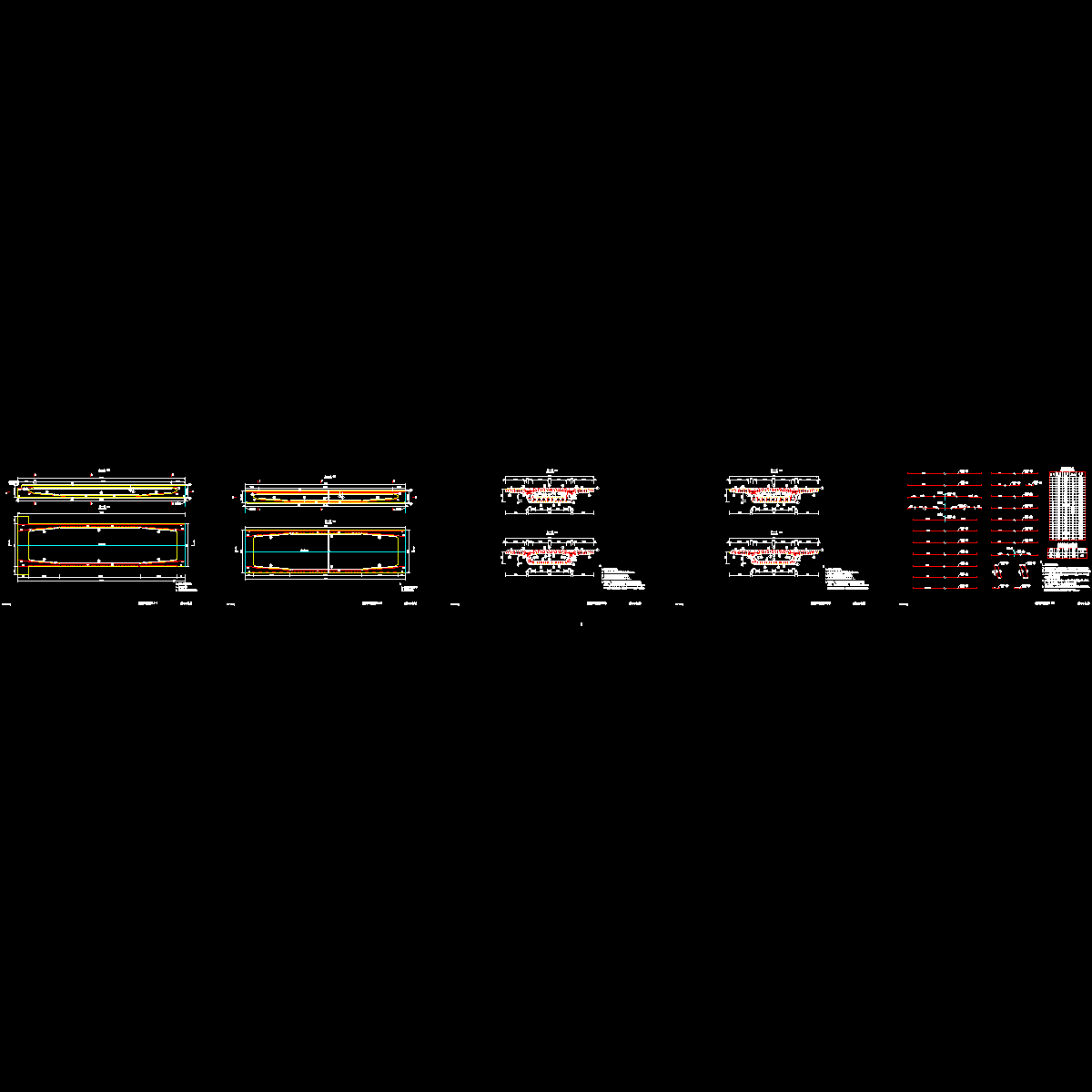

  • 05箱梁普通钢筋.dwg
    05箱梁普通钢筋.dwg

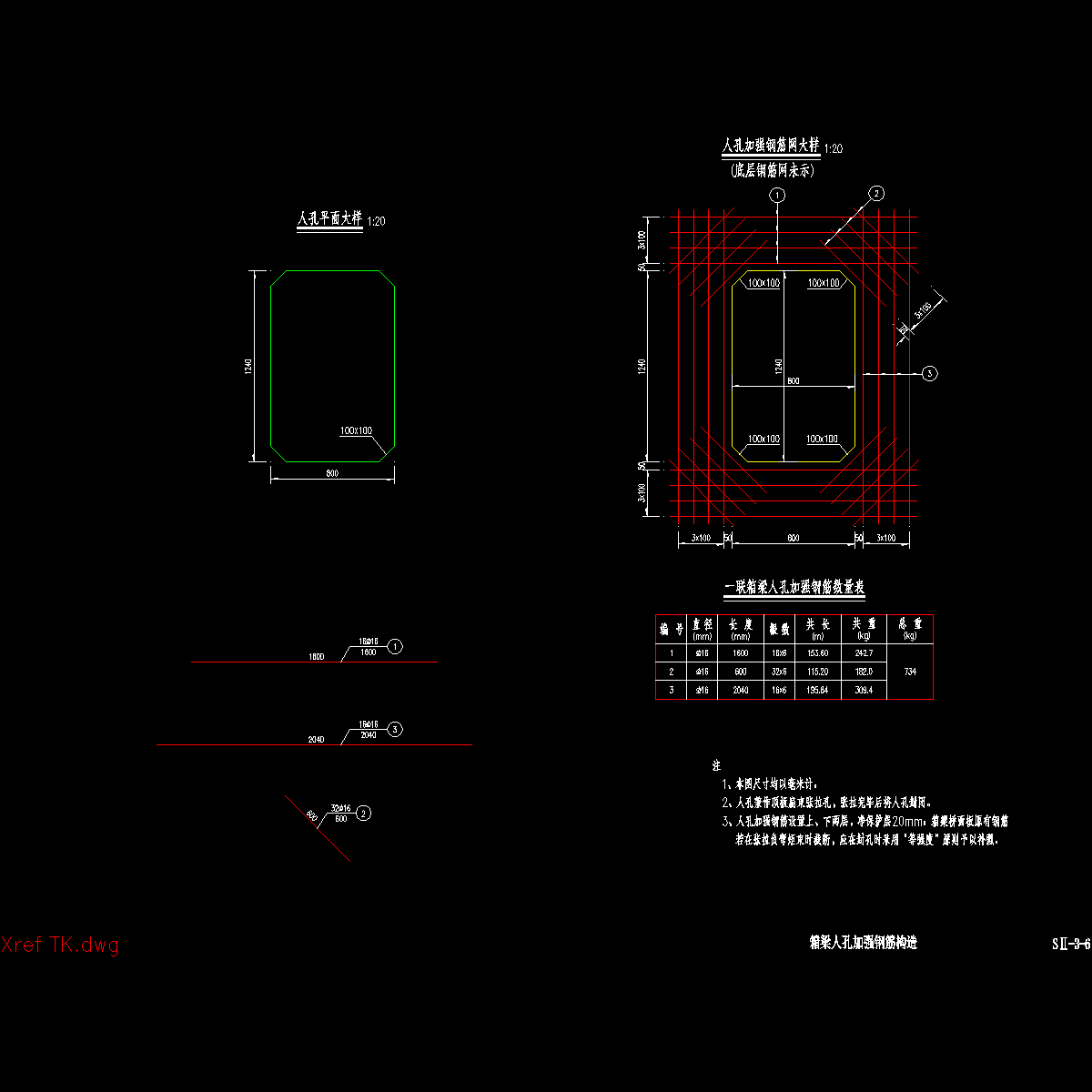

  • 06人孔加强钢筋构造.dwg
    06人孔加强钢筋构造.dwg
  • 07中横梁预应力钢束构造.dwg
    07中横梁预应力钢束构造.dwg
  • 08中横梁预应力束封锚及锚下钢筋.dwg
    08中横梁预应力束封锚及锚下钢筋.dwg
  • 09中横梁钢筋.dwg
    09中横梁钢筋.dwg
  • 10端横梁钢筋.dwg
    10端横梁钢筋.dwg
以上是部分截图,请下载附件后查看完整高清内容
