等截面预应力连续箱梁碗扣式现浇支架施工方案（附CAD计算书）

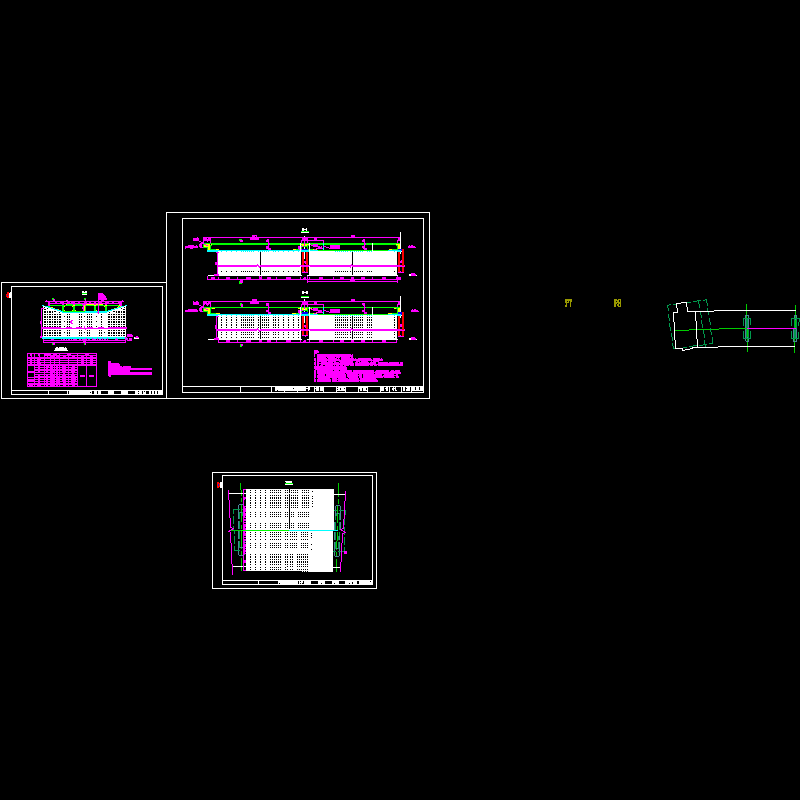

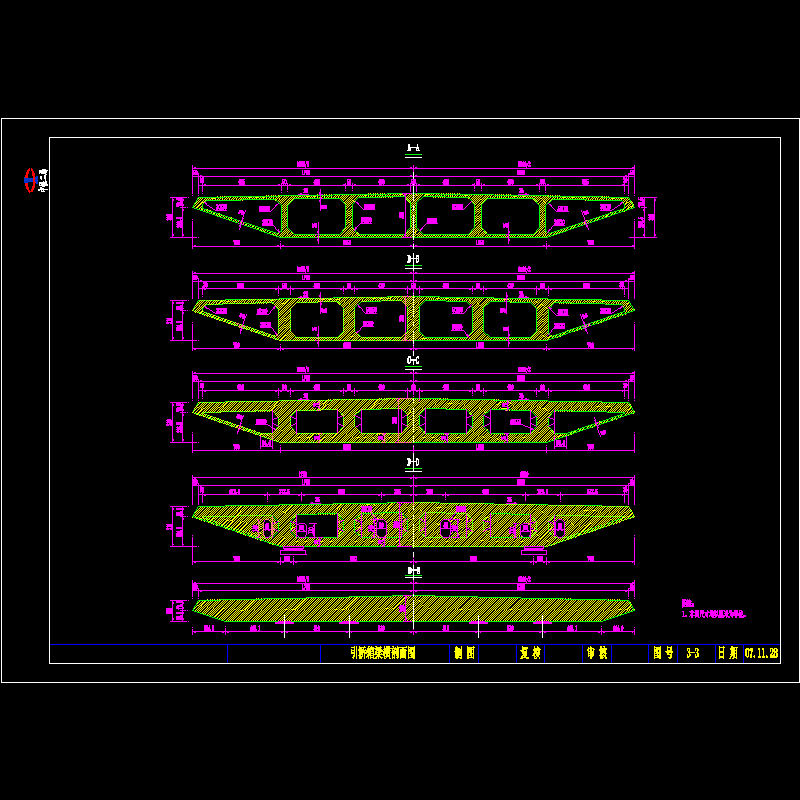

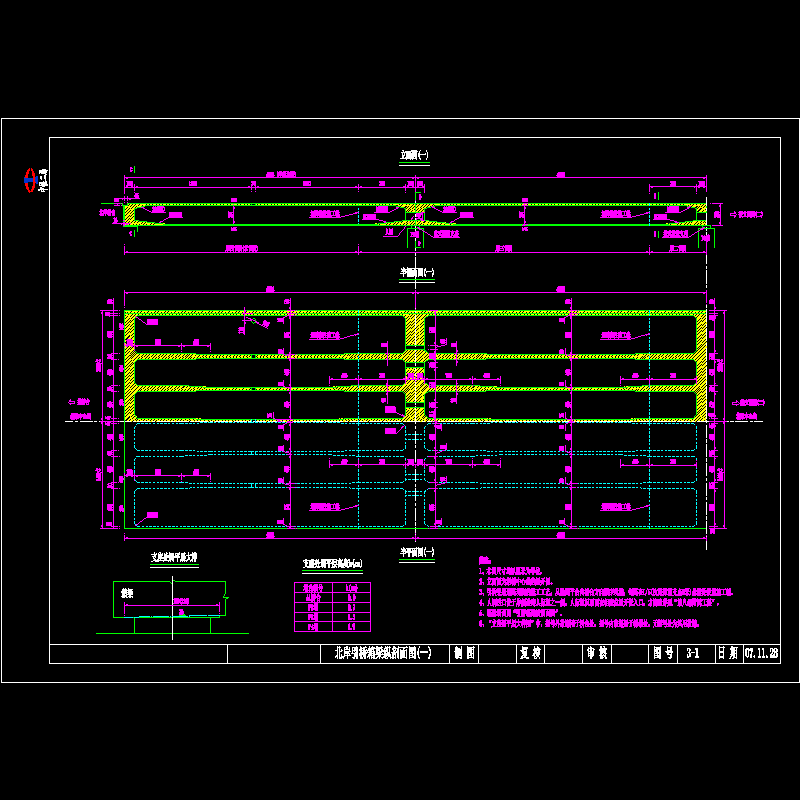

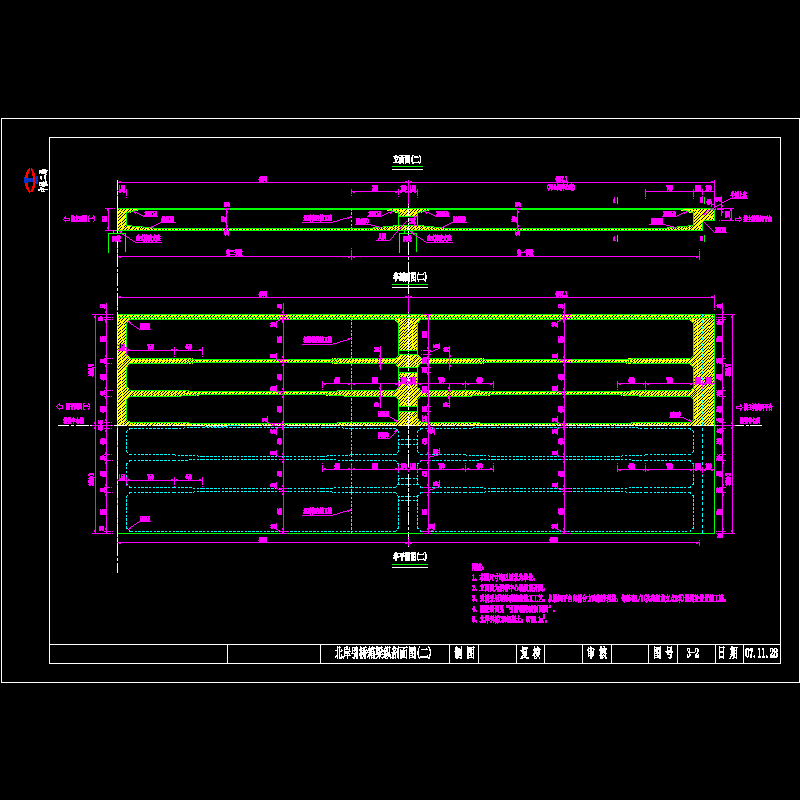

资料为国内知名企业编制著名大桥工程资料，大桥北岸引桥长度为194m，跨径为3×46 50 6（桥台）m，南岸引桥长度为240m，跨径为4×46 50 6（桥台）m，引桥长434m，桥宽、路基宽度35m，采用等截面预应力混凝土连续箱梁，箱梁横桥向采用单箱六室截面，其中心线处高度为3.5米，桥面横披为双向2％，桥高由中心线处3.5米渐变为3.16米，箱梁顶板宽34米，厚28cm，底板宽21米，厚25cm。箱梁斜腹板长7.389米，厚20cm。与肋间平台相接处的上盘牛腿底板宽29.702米，箱梁跨中腹板厚50cm，在L/4～L/5处，设置腹板宽度渐变段，在支点处设置宽1.5～3.0m的横隔板以形成隐形盖梁，并配置横向预应力钢束 　　【内容节选】引桥混凝土箱梁采用逐跨搭架现浇方案施工，从肋间平台向桥台方向顺序现浇，每跨在L/5（次跨距前墩中心9.0米）悬臂处设置施工缝……支架同时搭设两跨，以同时施工第一跨及次跨悬臂段，在混凝土达到规定强度且张拉压浆完成后，拆除第一跨的支架同时搭设第三跨的支架，依次进行施工。支架采用满堂碗扣式支架施工方案……支架采用WDJΦ48×3.5 mm钢管碗扣式钢管架，立杆主要采用3.0m、2.4m、1.8m、1.2m几种，立杆接长错开布置，顶杆长度为1.5m、1.2 m、0.9m，横杆采用0.9m、0.6m、0.3m三种组成，顶底托采用可调托撑…… 　　【附CAD及表】主要工程材料数量表、剪刀撑布置图、北岸引桥箱梁横剖面图3张CAD、引桥箱梁跨墩支架布置图2张CAD、引桥箱梁现浇支架布置图3张CAD、引桥箱梁现浇支架平面布置图2张CAD、箱梁施工进度横道表……共计34页，
