三跨预应力连续箱梁人行桥CAD施工方案图纸设计

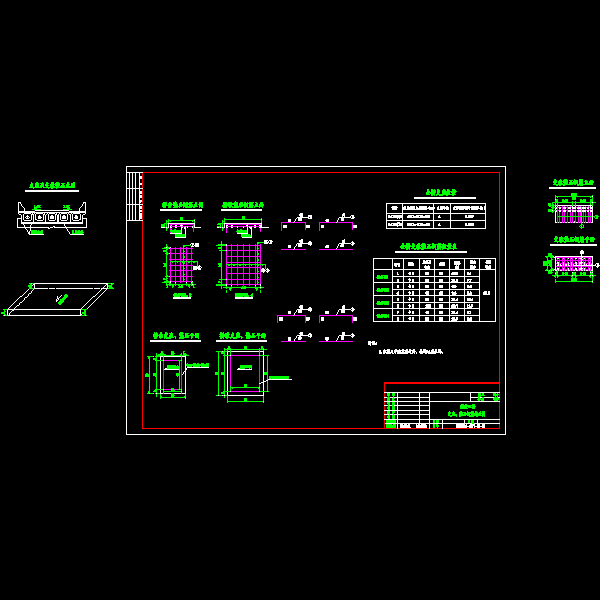

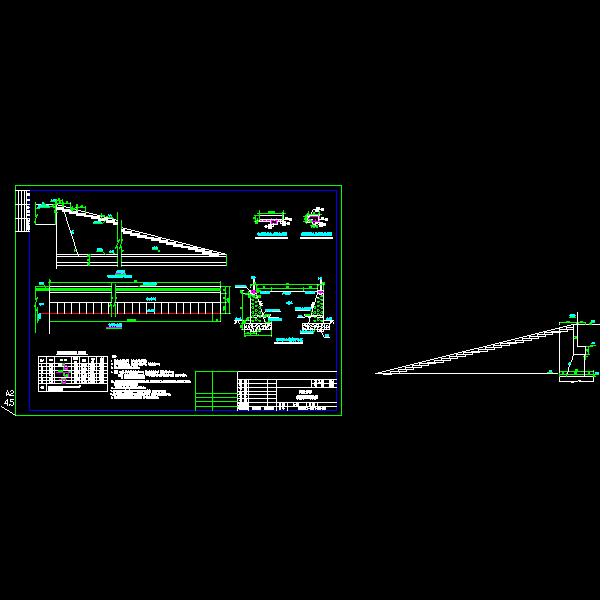

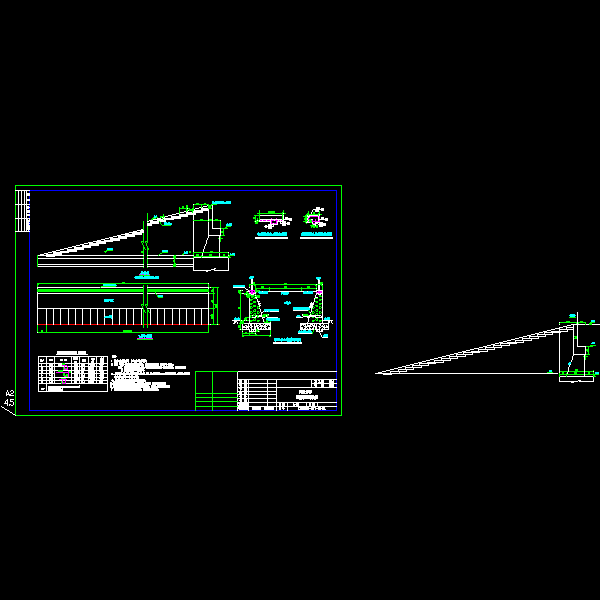

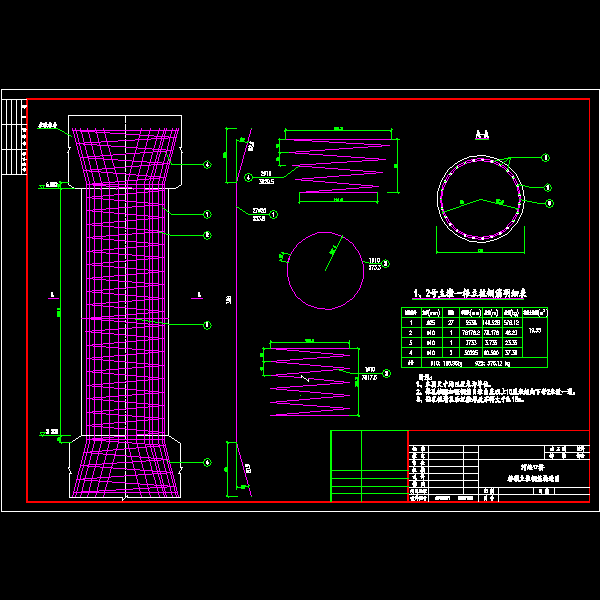

本桥上部构造为预应力混凝土三跨（26.96m 35m 26.96m）连续箱梁，箱梁顶宽6m，底宽2.8m，全长为88.92m。箱梁横断面采用直腹板单箱单室，顶、底板表面横向水平。箱梁梁高为1.6m。 　　七、 主桥结构设计 　　(一)、 结构主要材料 　　1． 混凝土 　　① 连续梁：50#后张法预应力砼 　　② 桥面铺装：30#防水砼 　　③ 下部结构：台帽、墩帽、墩身、承台均为30#钢筋砼；台身为25#片石砼 　　④ 桩基础：40#预应力混凝土方桩（500?500） 　　2．主要钢材 　　① 普通钢筋：F-I级钢筋；F-II级钢筋 　　② 预应力钢束及锚具：ASTM270K级Φj15.24高强低松弛钢绞线，标准强度为1860Mpa，张拉控制力1395 MPa，弹性模量Ey=1.9×105 MPa，锚具采用OVM15-6、7锚固体系。预应力钢绞线及锚具的技术条件应符合“国际预应力学术联合会（FIP）”所规定的《后张系统认可及应用标准》。 　　③ 预埋钢板：A3钢，凡需焊接的钢材均需满足可焊性的要求。 　　3．桥上采用GJZ系列板式橡胶支座 　　4．主桥两端采用GQF-C-80型伸缩缝 　　共有图纸30张
