18层筏型基础框支剪力墙住宅楼结构CAD施工图纸

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:车库
  • 参考图纸:14张
  • 设计年代:近代

附件详情

该项目为某小区框支剪力墙结构,裙房为二层,地下一层自行车库(层高3.5米),地上二层为商业(一层层高3.4米,二层层高4.0米),33至48轴线地上三至十六层为住宅(层高3.0米),建筑总高度49.7米,1至32轴线地上三至十八层为住宅(层高3.0米),建筑总高度55.70米,室内外高差0.30米。该项目转换层在地上第2层顶。
全套图纸14张,包括结构设计总说明、资料目录、基础梁配筋图、基础板配筋图基础详图、楼梯结构图、基础顶~坡屋顶墙柱 平面布置图 、剪力墙表、梁板配筋图等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

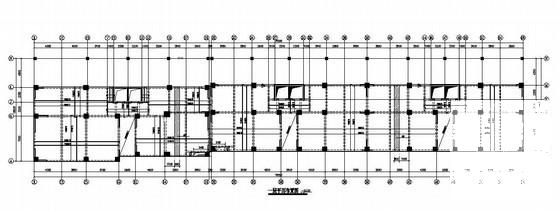

  • 18层筏型基础框支剪力墙住宅楼结构CAD施工图纸 - 1
    第 1 张图

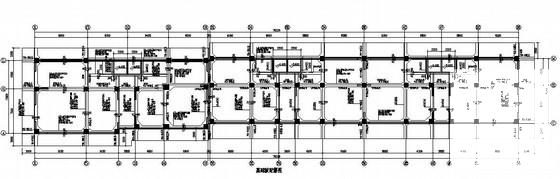

  • 18层筏型基础框支剪力墙住宅楼结构CAD施工图纸 - 2
    第 2 张图

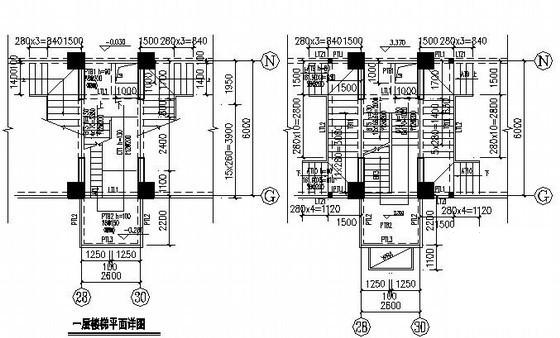

  • 18层筏型基础框支剪力墙住宅楼结构CAD施工图纸 - 3
    第 3 张图

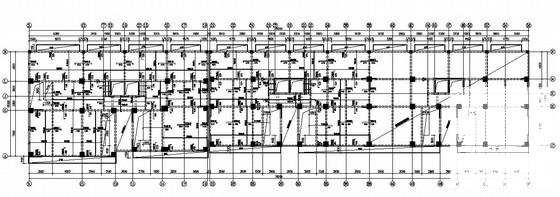

  • 18层筏型基础框支剪力墙住宅楼结构CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
