人防急救医院战时通风设计CAD施工大样图
- 设计说明：有
- 建筑类别：医疗
- 建筑高度：单层建筑
- 建筑面积：2362平方米
- 地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：5张
- 设计年代：近代
- 设计内容：通风
- 项目地址：江苏
附件详情
- 设计说明
- 图例及材料表
- 施工大样
- 战时通风原理图
- 人防急救医院通风平面图
- 战时通风机房大样图
- 战时电站通风大样及剖面图
附件详情
稿件为江苏徐州某人防急救医院战时通风设计施工图；人防建筑面积为2362m2.该工程为地下一层的附建式工程。该项目战时分为一个防护单元。战时采用清洁式,滤毒式和隔绝式三种通风方式。
编制于2008年，图纸共5张。
人防送风系统原理图
送风机房大样图
战时通风机房大样图

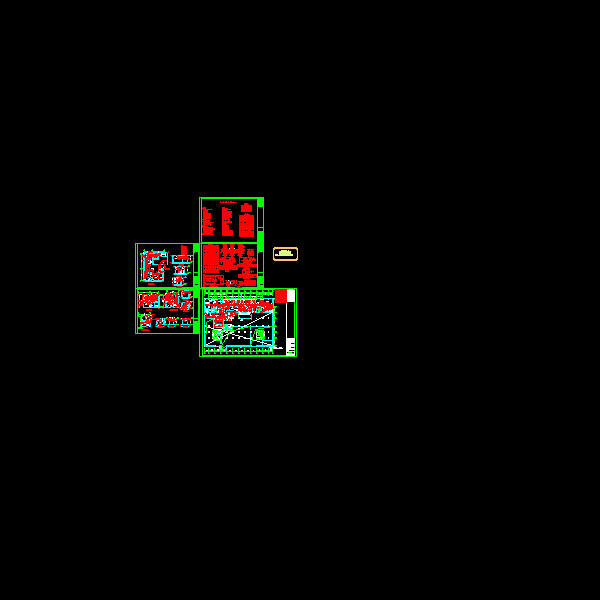

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
