30000平米地下室人防通风工程设计施工大样图

  • 附件设计说明:有
  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 建筑设计面积:30000平方米
  • 建筑地下层数:1层
  • 参考图纸:25张
  • 设计内容:空调, 通风, 防排烟, 人防
  • 项目所在地:江苏

附件详情

  • 设计施工说明
  • 设备材料表
  • 平时通风排烟平面图
  • 战时通风排烟平面图
  • 人防口部大样图
  • 电站大样图

附件详情

稿件为江苏某住宅小区地下室通风排烟及 人防工程设计 施工图纸,图纸美观大方,设计精细。该项目总建筑面积为29578m,其中人防区建筑面积为29074m。平时为小汽车停车库,停车位682辆,共分为8个防火分区;战时为附建式人防工程,分为12个防护单元,其中防护单元1、2、3为核6级、常6级的物资掩蔽部, 防化等级为丁级;防护单元4、5、6、8、9、10、11为核6级、常6级的二等人员掩蔽部,掩蔽人数均为1300人,防化等级为丙级。防护单元7为核5级、常5级的专业队队员掩蔽部,掩蔽人数200人,防化等级为丙级;防护单元12为核6级、常6级的医疗救护站,掩蔽人数140人,防化等级为乙级……


图纸共25张(缺少图框)。

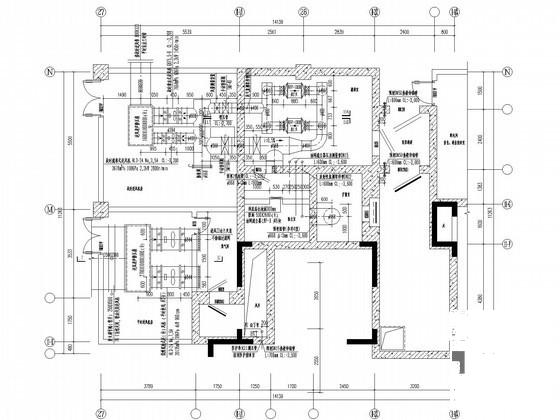

电站大样图

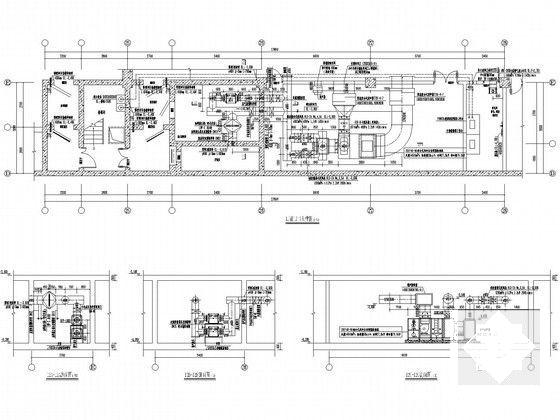

口部剖面图

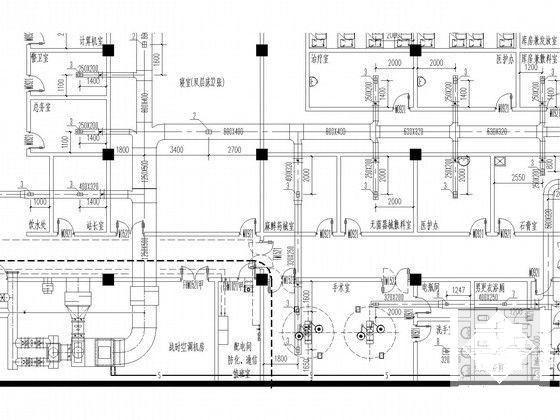

管道布置大样

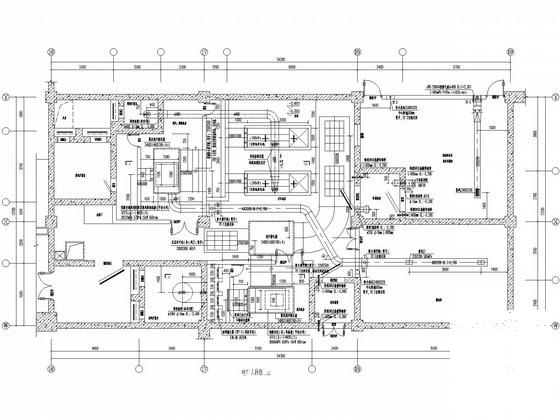

口部大样图

轴流与混流风机吊装安装图

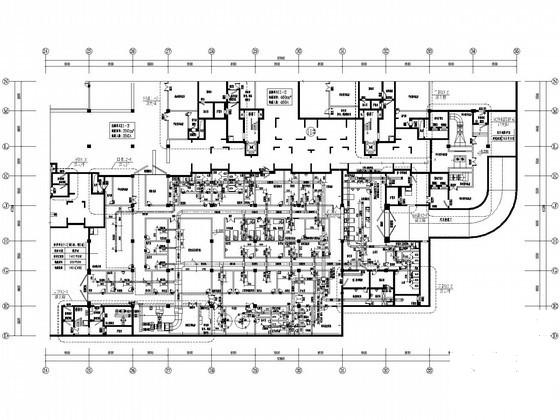

地下室通风排烟平面

江苏某住宅小区通风排烟及人防工程

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 人防地下室工程设计 - 1
    人防地下室工程设计 - 1
  • 人防地下室工程设计 - 2
    人防地下室工程设计 - 2
  • 人防地下室工程设计 - 3
    人防地下室工程设计 - 3
  • 人防地下室工程设计 - 4
    人防地下室工程设计 - 4
  • 人防地下室工程设计 - 5
    人防地下室工程设计 - 5
  • 人防地下室工程设计 - 6
    人防地下室工程设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
