5层(局部6层)框架结构材料教学实验实训楼结构CAD施工大样图

  • 建筑类别:教育
  • 建筑高度:多层建筑
  • 地上层数:5层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:设备用房
  • 参考图纸:45张
  • 设计年代:近代

附件详情

材料教学实验实训楼总面积为13790m ,为钢筋混凝土框架结构,基础形式为柱下独立基础。地下局部一层,地上5层,局部6层,房屋主体总高度19.8m,局部高度24.5m,1层层高为4.2m,2~5层层高为3.9m,基本柱网6.6mx7.8m。
该项目所抗震设防烈度为6度,地基基础设计等级:丙级。
该资料包含:结构设计说明,基础平法施工图,南楼、北楼梁板柱施工图,东、西连廊梁板柱平法施工图,楼梯图,节点大样图等共计45张图。
出图时间:2013年7月。

北楼标高8.050梁平法配筋图

北楼标高8.050板平法配筋图

节点大样图

东连廊梁平法配筋图

南楼标高4.150~15.850柱平法配筋图

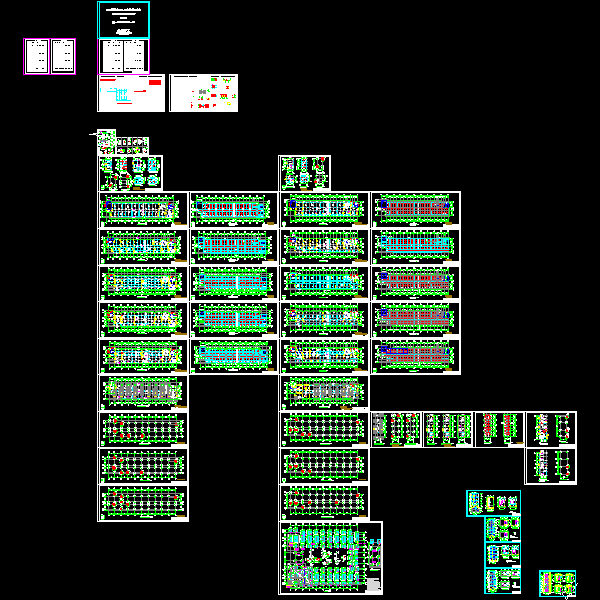

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
