单层框架结构化学教学实验实训楼副楼结构设计施工图纸

  • 建筑类别:教育
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:10张
  • 设计年代:近代

附件详情

化学教学实验实训楼副楼总面积为873平方米 ,为钢筋混凝土框架结构,基础形式为柱下独立基础。地上1层,房屋主体总高度7.4m,局部高度3.9m。6度设防,基础设计等级为丙级。
该资料包含: 结构设计说明 ,基础平面配筋图,梁配筋图,屋面板配筋图,结构详图等共计10张图。
分享投稿时间:近几年8月。

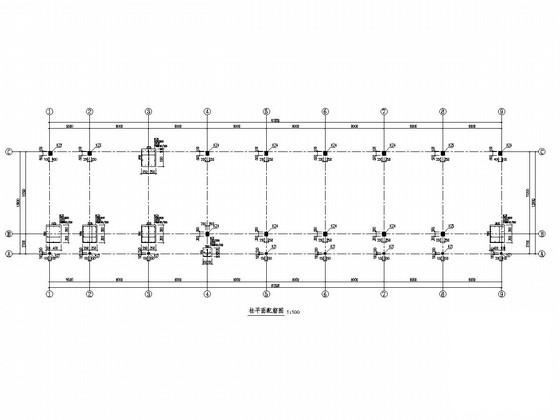

柱布置图

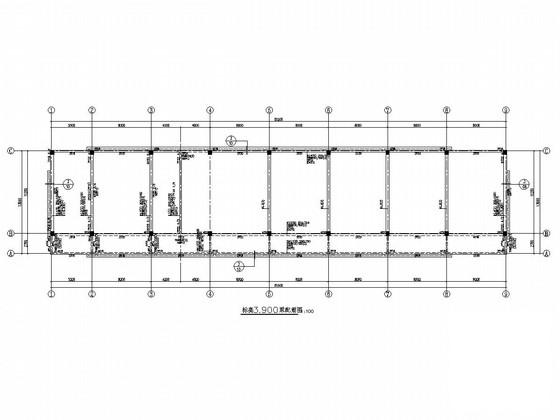

梁配筋图

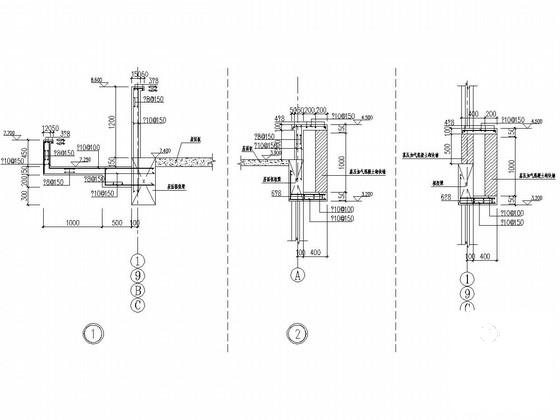

结构详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 单层框架结构设计 - 1
    单层框架结构设计 - 1
  • 单层框架结构设计 - 2
    单层框架结构设计 - 2
  • 单层框架结构设计 - 3
    单层框架结构设计 - 3
  • 单层框架结构设计 - 4
    单层框架结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
