学院5层实训楼建筑施工CAD图纸
- 建筑类别：职业院校
- 建筑高度类型：多层建筑
- 图纸设计深度：施工图
- 项目所在地：湖南
- 图纸设计风格：哈佛红
- 图纸设计流派：新古典
- 图纸设计格式：天正建筑CAD 7.0,CAD2000
- 参考图纸：17张
- 建筑设计面积：7967.22平方米
- 占地面积：1592.76平方米
- 建筑高度：20.25m
- 建筑地上层数：5层
- 设计效果图：无
附件详情
总开间x进深：46.5x54.4米
功能：实习车间、教室
资料包含：设计说明、做法表、各层平面图、立面图、剖面图、门窗表、门窗大样、楼梯大样、
节点详图
图5
图6
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

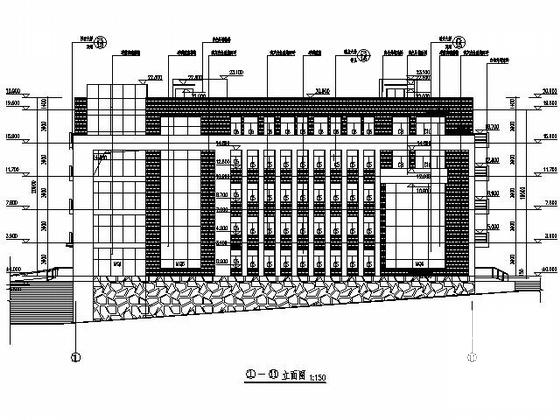

第 1 张图 -

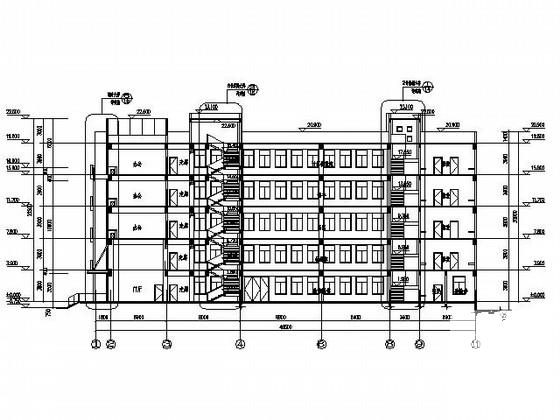

第 2 张图 -

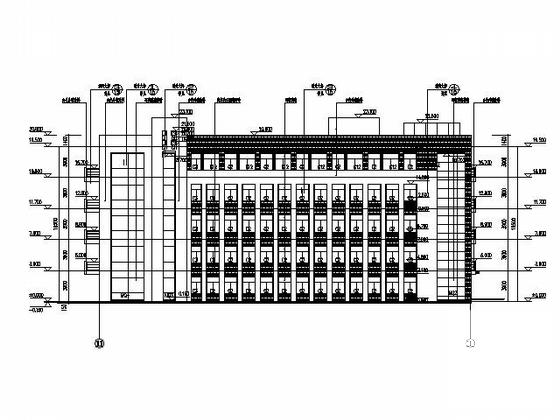

第 3 张图 -

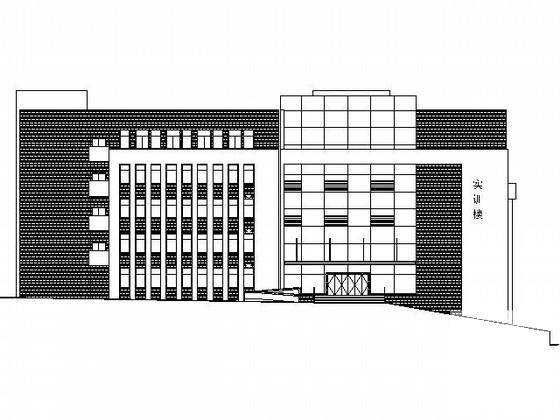

第 4 张图 -

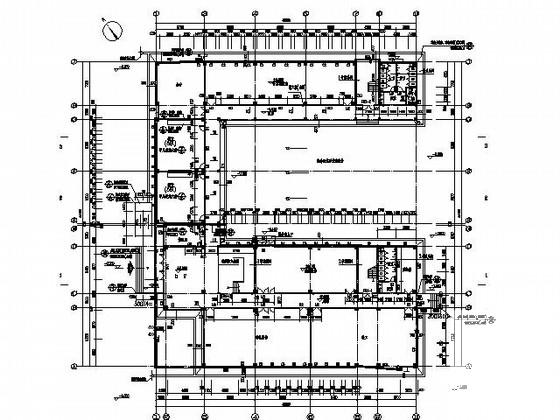

第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-22
- 评论次数：0
- 浏览次数：0
- 文件大小：1.99 MB
- 收藏次数：0
-
文件名称：
附件-995857980685789558855.rar
