5层框架结构就业实训楼结构施工图纸平面布置图

建筑类别：教育

建筑高度类型：多层建筑

建筑地上层数：5层

图纸设计深度：施工图

民用建筑设计使用年限：50年

建筑设计结构形式：钢筋混凝土结构

钢筋混凝土结构：框架

基础形式 ：桩基础

结构安全等级：二级

地基基础设计等级：丙级

抗震设防烈度：6度抗震

风压：0.3kN/平方米

参考图纸：19张

设计年代：近代

该项目主要功能为教学实训楼，结构层数为五层，土建高度为21.300m，基本风压为0.3KN/平方米，地面粗糙度为B类，地震烈度为6度，设计使用年限为50年。结构类型为框架结构，框架抗震等级为四级，设防类别为标准类别，环境类别：室内干燥环境、无侵蚀性净水浸没环境为一类，室内潮湿环境、露天环境、与无侵蚀性的水或土壤直接接触的环境为二a类。建筑结构的安全等级为二级。地基基础设计等级为丙级，基础形式为桩基础。

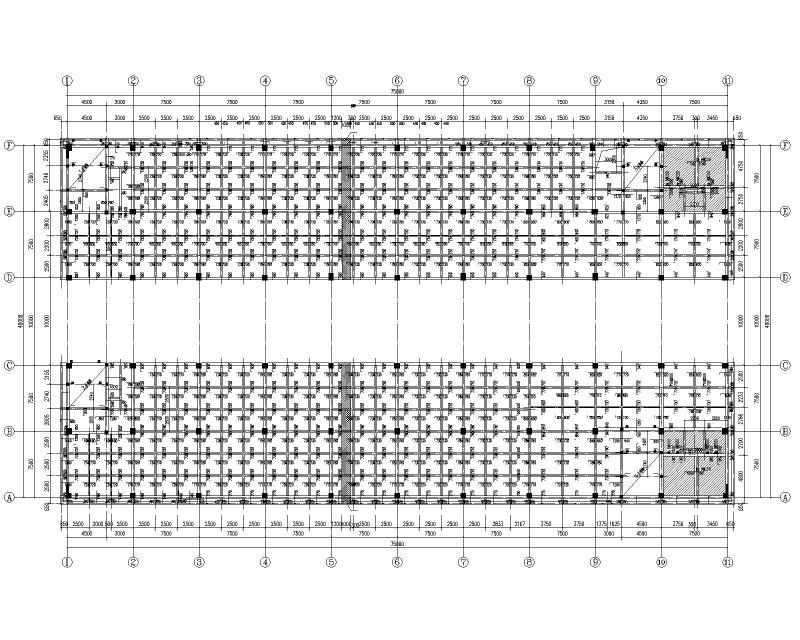

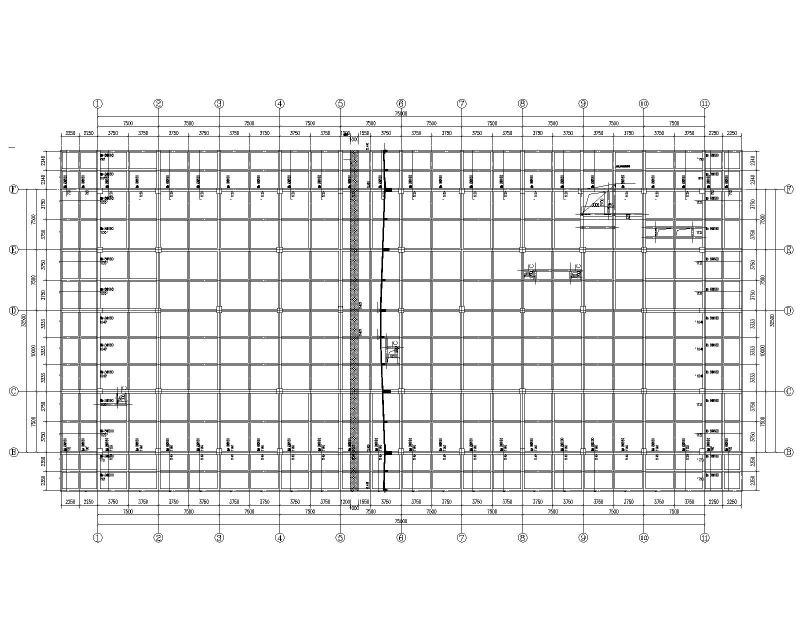

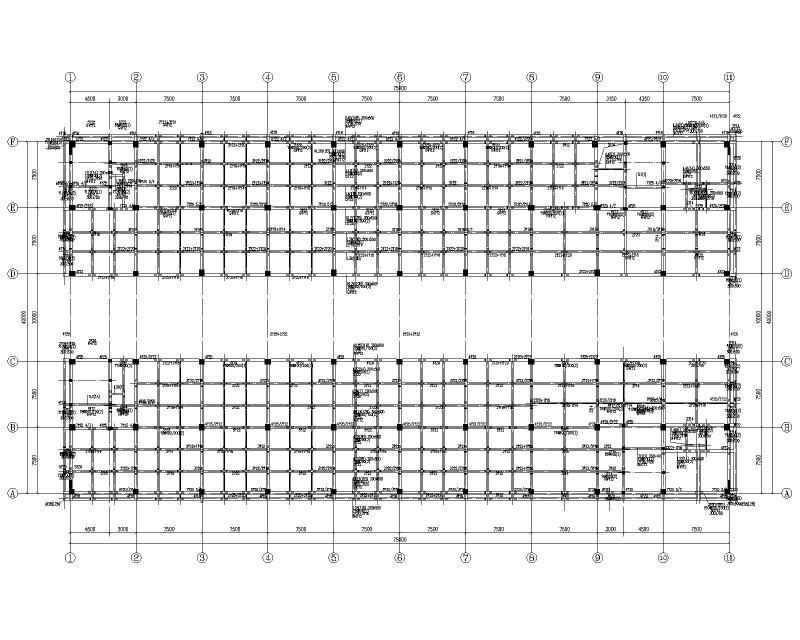

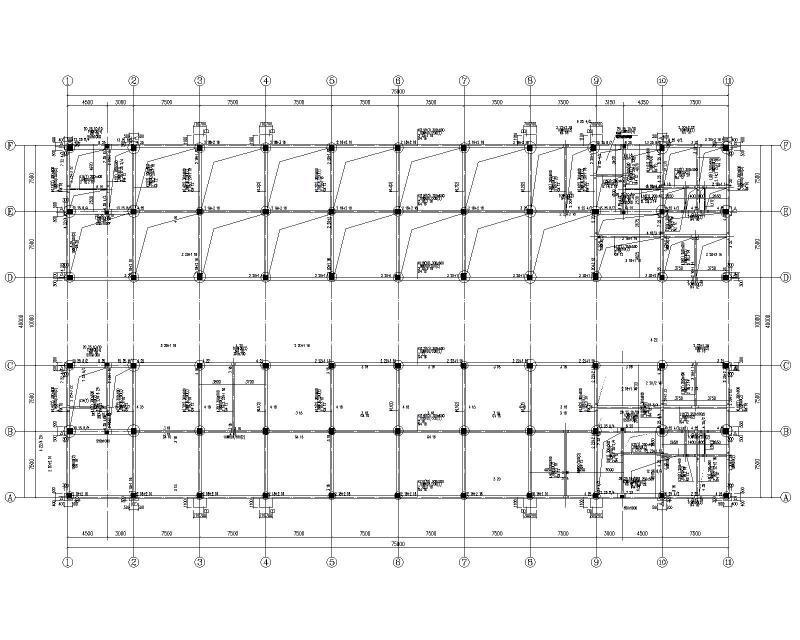

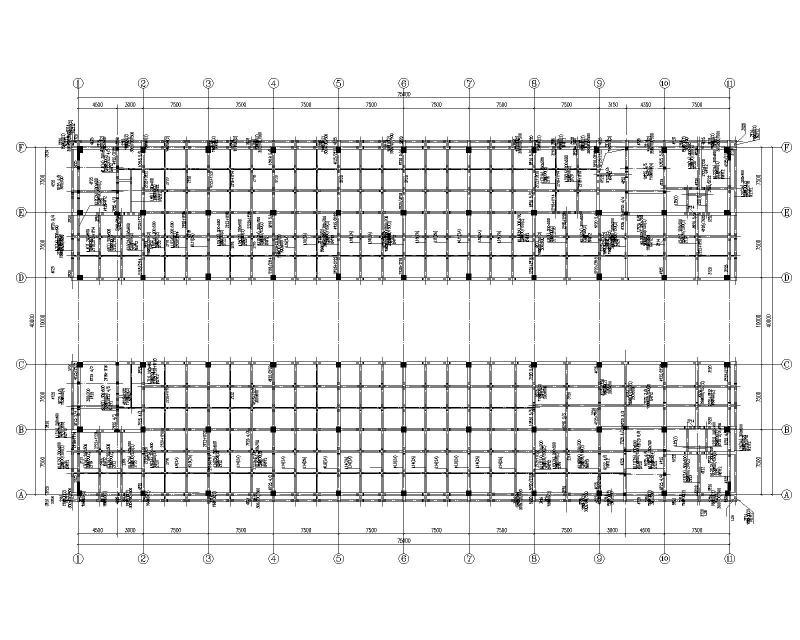

包含：封面，资料目录，结构设计总说明，基础平面布置图，地梁平法施工图，墙柱平面布置图，水平梁平法施工图，板平面施工图，竖向梁平法施工图等共计19张。
