1027.47平米5层框架结构职成教中心教学实训楼结构施工图纸

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:35张
  • 设计年代:近代

附件详情

该项目是职成教中心教学实训楼项目,该项目占地面积1027.47平米,地上总建筑面积4986.53平米。地上5层,框架结构,基础采用独立基础,基础设计等级为丙级,抗震设防烈度为7度。
结构专业该资料包含:结构设计总说明,基础平面布置图,框架柱 平面布置图 ,各层梁平法施工图、结构平面图,楼梯结构图等共计18张图。
建筑专业该资料包含: 建筑施工图设计 总说明(一~四),立面图,剖面图,平面图,节点详图等共计17张图。
分享投稿时间:近几年10月。

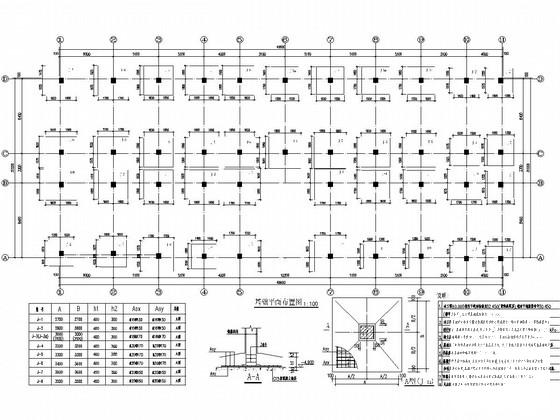

基础平面布置图

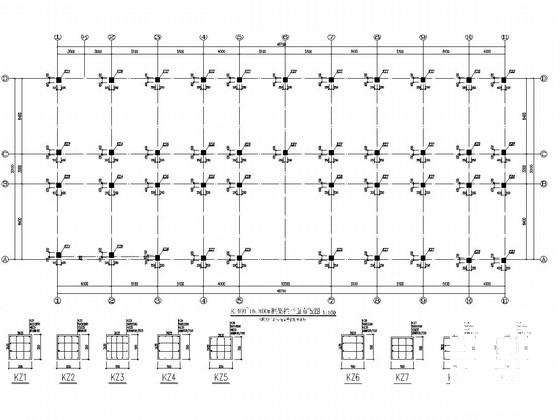

8.400~16.800m框架柱平面布置图

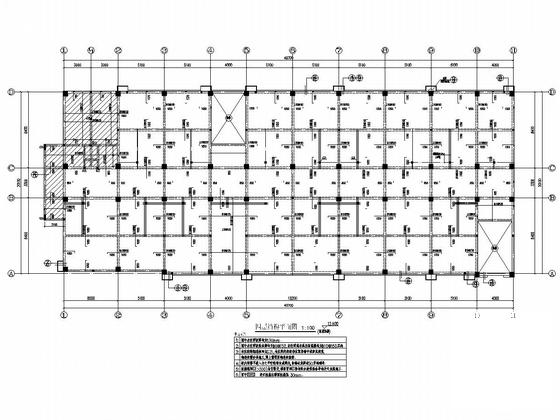

四层结构平面图

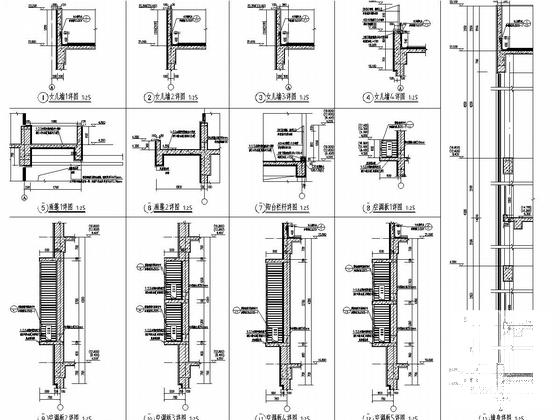

节点详图

楼梯图

四层平面图

五层梁平法施工图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 实训楼图纸 - 1
    实训楼图纸 - 1
  • 实训楼图纸 - 2
    实训楼图纸 - 2
  • 实训楼图纸 - 3
    实训楼图纸 - 3
  • 实训楼图纸 - 4
    实训楼图纸 - 4
  • 实训楼图纸 - 5
    实训楼图纸 - 5
  • 实训楼图纸 - 6
    实训楼图纸 - 6
  • 实训楼图纸 - 7
    实训楼图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
